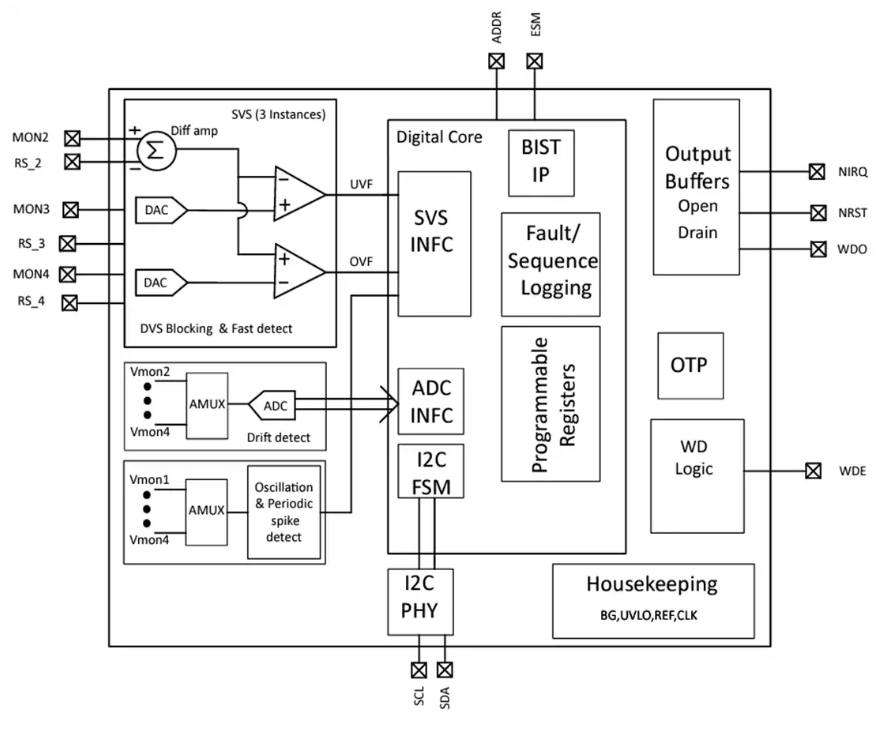

Texas Instruments TPS389C0XEVM监控器评估模块（EVM）是一款用于评估TPS389C0x器件的平台。TPS389C0x是一款集成式多通道过压和欠压监控器，具有Q&A看门狗和I^2^C可编程性，采用16引脚WQFN封装。TPS389C0XEVM可评估3通道TPS389C03-Q1多通道监控器。该器件默认采用预编程OTP选项，但可以通过I^2^C对其进行重新编程，从而实现不同的看门狗时序以及不同的阈值电压和容差百分比。该评估模块包含I^2^C接口插头、用于创建多个轨电压的LDO和为实现出色灵活性而专门布置在评估模块上的跳线。该评估模块旨在与Texas Instruments TPS389C0xQ1的其他型号搭配使用（最多6个通道）。

数据手册：*附件：Texas Instruments TPS389C0XEVM 监控器评估模块 (EVM)数据手册.pdf

特性

• Q&A看门狗，用于监测SoC软件运行
  • 通过I^2^C实现可编程开/关看门狗计时
  • SoC启动初始化的启动延迟
  • WDO置为有效前的可编程最大违例计数（高达7）
  • 看门狗禁用引脚（WDE）
• 监控最先进的SOC
  • 3通道，具有3个遥感引脚（TPS389C0300CRTERQ1）
  • 2.6 V 到 5.5 V 的输入电压范围
  • 高阈值精度：±5mV（-40°C至+125°C）
  • 内置ADC，可提供电压读数
• 专为安全应用而设计
  • 错误信号监测（ESM）
  • 循环冗余校验（CRC）
  • 数据包错误检查（PEC）
  • 低电平有效开漏NIRQ、NRST和WDO输出

板布局

TPS389C0XEVM多通道电压监控评估模块技术解析

一、产品核心特性

TPS389C0XEVM是德州仪器(TI)推出的专为TPS389C03-Q1多通道电压监控器设计的评估模块，具备以下突出特性：

• ?高级监控功能?：
  • 集成3通道电压监测（支持远程检测）
  • 输入电压范围2.6V至5.5V
  • 高精度阈值检测（±5mV全温度范围）
  • 内置ADC实现电压读数功能
• ?安全增强设计?：
  • 问答式看门狗(Q&A Watchdog)用于监控SoC运行状态
  • 错误信号监测(ESM)功能
  • 循环冗余校验(CRC)和包错误检查(PEC)
  • 内置毛刺免疫和噪声滤波器
• ?灵活配置能力?：
  • 通过I2C接口可编程设置阈值、看门狗时序等参数
  • 支持多达12个电源轨的编程控制
  • 开漏输出NIRQ/NRST/WDO引脚

二、硬件架构详解

1. 电源管理系统

?关键电源接口?：

• ? VAUX(J1) ?：辅助电源输入(3.3V)
• ? VDD(J2) ?：主电源输入(3.3V)
• ? GND(J3) ?：接地连接点

?保护电路设计?：

• 集成TVS二极管阵列(SMCJ60CA-HRA)
• 可配置输出钳位电路
• 热关断保护机制

2. 监控通道配置

?测试点功能?：

?跳线配置示例?：

• J10-J17：I2C地址选择跳线
• J22：I2C缓冲器使能控制
• J35-J36：NRST引脚上拉配置

三、典型应用场景

1. 汽车电子系统

• ADAS传感器电源监控
• 车载信息娱乐系统电源管理
• 车身控制模块(BCM)设计

2. 工业控制系统

• PLC电源序列管理
• 工业机器人电源监控
• 电机驱动保护电路

3. 医疗设备

• 医疗机器人电源管理
• 生命维持设备冗余监控
• 诊断设备电源系统

四、评估板使用指南

1. 快速启动步骤

1. 连接3.3V电源至VAUX(J1)和VDD(J2)
2. 确保跳线配置符合评估需求（参考手册表2-2）
3. 连接TI USB2GPIO接口适配器至J18
4. 安装Fusion Digital Power Designer GUI软件
5. 通过GUI配置监控参数和阈值

2. 关键参数测量

• ?电压监控精度?：使用内置ADC读数功能验证
• ?响应时间?：通过示波器监测NIRQ信号响应
• ?看门狗时序?：可编程设置1ms至1s范围

五、设计参考建议

1. PCB布局要点

• 保持功率回路面积最小化（<1cm?）
• 为敏感信号提供完整地平面
• MONx走线远离高频噪声源

2. 系统集成建议

• 多设备级联时注意SYNC信号完整性
• 为NIRQ/NRST引脚添加适当上拉电阻
• 监控高压轨时配置合适的分压电阻

3. 可靠性设计

• 环境温度不超过125°C
• 连续工作电流不超过规格限制
• 定期执行CRC校验确保配置完整性

六、性能参数汇总

基于模块测试数据：

• ?工作电压范围?：2.6V-5.5V
• ?静态电流?：<50μA(待机模式)
• ?看门狗精度?：±1%(全温度范围)
• ?I2C通信速率?：支持400kHz快速模式
• ?响应时间?：<1μs(欠压检测)
