Texas Instruments TPS56425xEVM转换器评估模块 (EVM) 是经完整组装和测试的电路，用于评估TPS564252、TPS564255和TPS564257降压转换器。TPS564252可在Eco-mode下工作，从而在轻负载期间保持高效率。TPS564257在FCCM模式下工作，可在所有负载条件下保持相同的频率和较低的输出纹波。TPS564255在OOA模式下工作，可防止产生音频噪声。Texas Instruments TPS56425xEVM的工作输入电压范围为3V至16V，标称电压为12V，在4A时提供1.05V输出。它还包括用于反馈环路测量的交流信号注入端子。

数据手册：*附件：Texas Instruments TPS56425xEVM转换器评估模块 (EVM)数据手册.pdf

特性

• 输入电压范围：3V至16V
• 输出电压范围：0.6V至7V
• 输出电流：高达4A
• ECO模式
• 快速瞬态响应

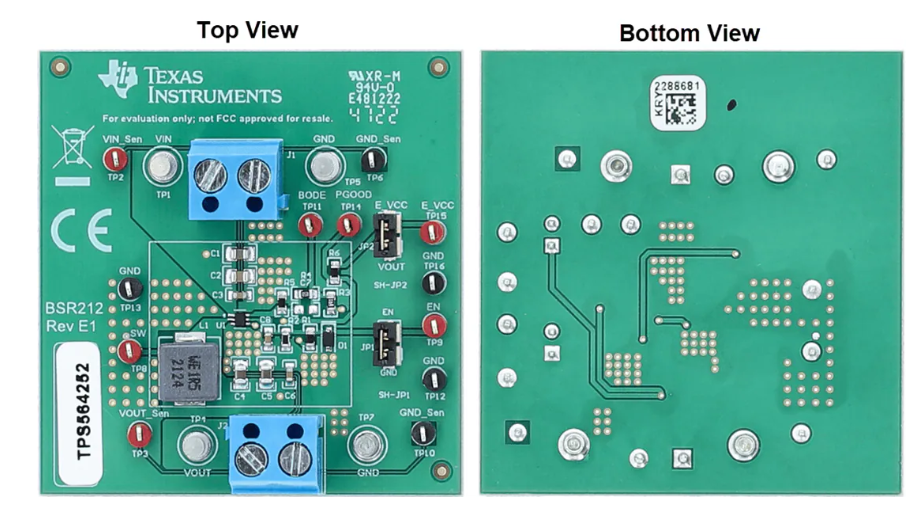

Board Layout

TPS56425xEVM降压转换器评估模块技术解析

一、产品概述

TPS56425xEVM是德州仪器(TI)推出的同步降压转换器评估套件，用于评估TPS564252/5/7系列降压转换器性能。该评估模块具有以下核心特性：

• ?高效紧凑设计?：采用SOT-563封装的4A同步降压转换器
• ?宽输入范围?：3V至17V工作电压(12V标称输入)
• ?灵活输出配置?：输出电压0.6V至10V可调(默认1.05V@4A)
• ?多工作模式?：支持ECO模式/FCCM模式/OOA模式
• ?专业测试接口?：集成AC信号注入端子用于环路响应测量

二、关键电气参数

三、器件型号差异

TPS56425x系列包含三种工作模式变体：

1. ?TPS564252?：ECO模式
   • 轻载时可变开关频率
   • 优化轻载效率(峰值效率>90%)
2. ?TPS564257?：FCCM模式
   • 固定频率连续导通
   • 全负载范围低输出纹波
3. ?TPS564255?：OOA模式
   • 避免音频噪声产生
   • 适用于噪声敏感应用

四、评估板硬件设计

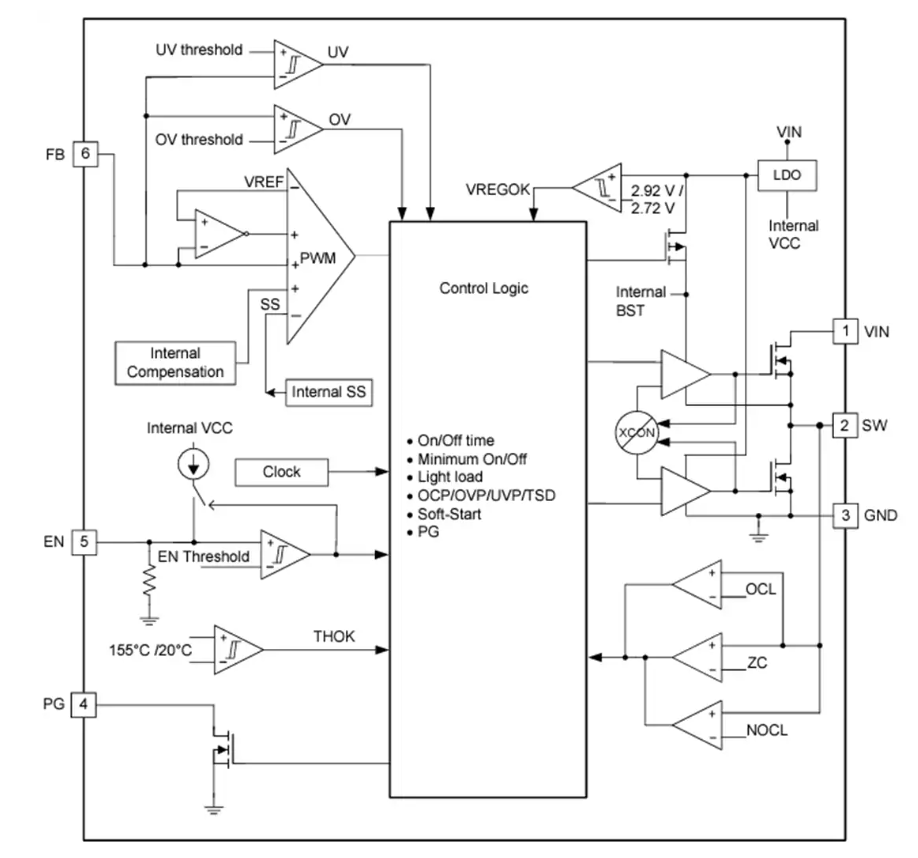

1. 核心电路架构

• ?功率转换?：集成MOSFET的TPS56425x芯片
• ?滤波网络?：
  • 输入：10μF+0.1μF陶瓷电容
  • 输出：22μF陶瓷电容
• ?电感选择?：1.5μH屏蔽电感(74437349015)
• ?反馈网络?：7.5kΩ+10kΩ电阻分压

2. 接口配置

• ?电源输入?：J1端子(3-17V)
• ?输出连接?：J2端子(最大4A)
• ?控制接口?：
  • JP1：EN使能控制
  • TP9：EN测试点
  • TP14：PGOOD监控

五、典型性能表现

1. 效率特性(12V输入)

• ?TPS564252?：峰值效率91.4%(3.75A负载)
• ?TPS564257?：峰值效率86.9%(5.75A负载)
• ?TPS564255?：效率曲线介于两者之间

2. 负载调整率

• 最佳表现：±0.2%(TPS564252@12V输入)
• 全负载范围偏差<±1%

3. 线路调整率

• 输入3-17V变化时输出偏差<±0.5%
• 4A负载时表现优于空载

六、典型应用领域

1. ?网络设备?：WLAN/Wi-Fi接入点、交换机、路由器
2. ?消费电子?：智能电视、机顶盒、智能音箱
3. ?工业应用?：监控系统、无人机、电表
4. ?存储设备?：固态硬盘(SSD)电源管理
