Texas Instruments TPSM82851xEVM评估模块提供不同输出电流版本，用于简单易用的评估。TPSM82851xEVM有三种不同版本可供选择： TPSM828510EVM (0.5A)、TPSM828511EVM (1A) 和TPSM828512EVM (2A)。TI TPSM82851xEVM评估模块将输出电压调节至1.8V，输入电压范围为2.7V至6V。

数据手册：*附件：Texas Instruments TPSM82851xEVM评估模块数据手册.pdf

特性

输入电压范围：2.7V至6V
输出电压范围：0.6V至5.5V
静态电流：17?A（典型值）
反馈电压精度：±1%（PWM运行）
开关频率：2.25MHz（PWM运行）
外部同步：1.8MHz至4MHz
可选强制PWM或PFM/PWM操作
有源输出放电
可调软启动或跟踪
具有窗口比较器的电源正常输出

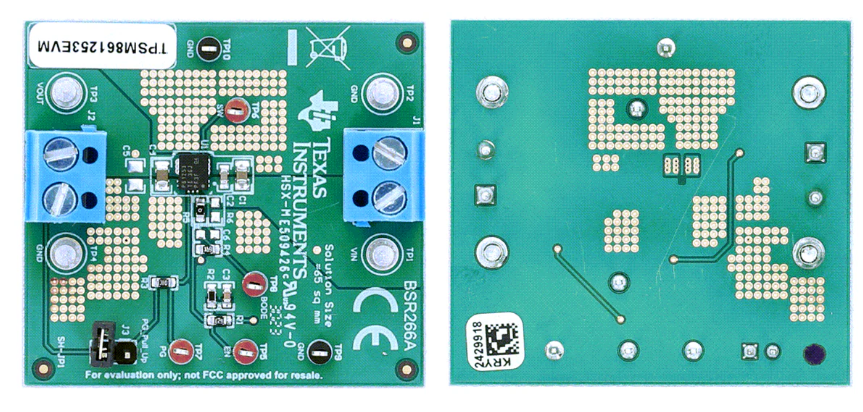

PCB布局

TPSM82851xEVM同步降压电源模块评估板技术解析

产品概述

TPSM82851xEVM是德州仪器(TI)推出的高性能同步降压电源模块评估套件，包含三种电流版本：

?TPSM828510EVM?：0.5A输出电流版本
?TPSM828511EVM?：1A输出电流版本
?TPSM828512EVM?：2A输出电流版本

该系列评估模块采用2.7×3×2mm QFN封装，集成电感和MOSFET，具有以下核心特性：

?宽输入范围?：2.7V至6V工作电压
?可调输出电压?：0.6V至5.5V(默认配置1.8V)
?超低静态电流?：典型值17μA
?双工作模式?：支持强制PWM和PFM/PWM自动切换
?多重保护机制?：集成过压/欠压/过流/过热保护

关键性能参数

1. 电气特性(25°C环境温度)

参数	TPSM828510EVM	TPSM828511EVM	TPSM828512EVM	单位
输入电压	2.7-6.0	2.7-6.0	2.7-6.0	V
输出电压	1.8(默认)	1.8(默认)	1.8(默认)	V
输出电流	0-0.5	0-1.0	0-2.0	A

2. 控制特性

?开关频率?：固定2.25MHz(可同步至1.8-4MHz)
?反馈精度?：±1%(PWM模式)
?软启动时间?：可调配置(1/2/4/8ms可选)
?电源好信号?：集成窗口比较器监控

评估板硬件设计

1. 接口定义

?J1连接器?：
- Pin1/2：VIN输入正极
- Pin3/4：S+/S-输入电压检测
- Pin5/6：GND输入回路
?J2连接器?：
- Pin1/2：VOUT输出正极
- Pin3/4：S+/S-输出电压检测
- Pin5/6：GND输出回路
?功能跳线?：
- JP1(EN)：使能控制(ON/OFF)
- JP2(MODE/SYNC)：工作模式选择/同步输入
- JP3(PG)：电源好信号输出
