?TPS61160A/TPS61161A 白光LED驱动器技术文档总结

TPS61160A/61A采用额定电压为40V的集成开关FET，是一款串联驱动LED的升压转换器。升压转换器以 600kHz 固定开关频率运行，以减少输出纹波，提高转换效率，并允许使用小型外部元件。

默认的白色 LED 电流由外部传感器电阻 R 设置 设置 ，反馈电压调节至200 mV，如典型应用所示。在作过程中，LED电流可以通过施加到CTRL引脚的脉宽调制（PWM）信号来控制，占空比通过该信号确定反馈参考电压。在PWM调光模式下，TPS61160A/61A不会突发LED电流;因此，它不会在输出电容器上产生可听噪声。为了获得最大程度的保护，该器件具有集成的开放式 LED 保护功能，可禁用 TPS61160A/61A，以防止输出在 LED 开放期间超过绝对最大额定值。

TPS61160A/61A 采用节省空间的 2 mm × 2 mm WSON 封装，带导热垫。
*附件：tps61161a.pdf

特性

• 输入电压范围：2.7 V 至 18 V
• 用于TPS61160A的 26V LED 开路保护用于TPS61161A的
  38V LED 开路保护
• 200mV 基准电压，精度为 ±2%
• 用于亮度控制的PWM接口
• 内置软启动
• 效率高达 90%
• 2mm × 2mm × 0.8mm 6 引脚 WSON 封装，带导热垫

参数

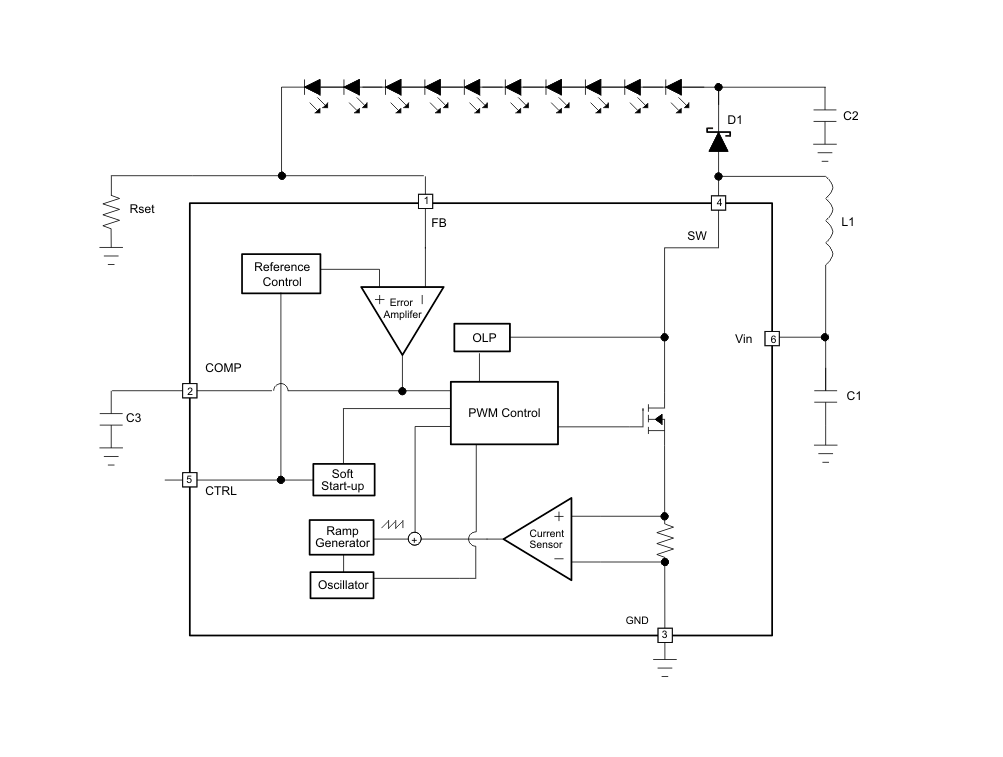

方框图

?1. 产品概述?

• ?型号?：TPS61160A（26V开路保护）和TPS61161A（38V开路保护）
• ?封装?：2mm×2mm 6引脚WSON带散热焊盘
• ?关键特性?
  • 输入电压范围：2.7V至18V
  • 200mV反馈电压基准（±2%精度）
  • PWM亮度控制接口（支持5kHz-100kHz频率）
  • 高达90%的转换效率
  • 内置软启动和开路LED保护

?2. 典型应用?

• ?目标设备?：手机、便携媒体播放器、GPS接收器、超移动设备
• ?功能?：驱动串联白光LED（TPS61160A支持6颗LED，TPS61161A支持10颗LED）

?3. 核心设计参数?

• ?开关频率?：固定600kHz
• ?电流设置?：通过外部电阻Rset调节（公式：ILED = VFB/RSET，VFB=200mV）
• ?保护机制?：
  • 过热关断（160°C触发，15°C滞后）
  • 欠压锁定（2.2V阈值）

?4. 关键电路设计建议?

• ?电感选择?：推荐10μH-22μH（如TDK VLCF5020T-220MR75-1）
• ?二极管?：需满足反向电压≥开路保护值（如MBR0540）
• ?输入/输出电容?：1μF-4.7μF（输入）、0.47μF-10μF（输出）

?5. 布局与散热?

• 高频开关路径需最短化，散热焊盘需连接至PCB地平面
• 热阻RθJA：140°C/W（低K板）、65°C/W（高K板）
