TPS61160A 白光LED驱动器，具有PWM亮度控制技术手册

TPS61160A/61A采用额定电压为40V的集成开关FET，是一款串联驱动LED的升压转换器。升压转换器以 600kHz 固定开关频率运行，以减少输出纹波，提高转换效率，并允许使用小型外部元件。

默认的白色 LED 电流由外部传感器电阻 R 设置 设置 ，反馈电压调节至200 mV，如典型应用所示。在作过程中，LED电流可以通过施加到CTRL引脚的脉宽调制（PWM）信号来控制，占空比通过该信号确定反馈参考电压。在PWM调光模式下，TPS61160A/61A不会突发LED电流;因此，它不会在输出电容器上产生可听噪声。为了获得最大程度的保护，该器件具有集成的开放式 LED 保护功能，可禁用 TPS61160A/61A，以防止输出在 LED 开放期间超过绝对最大额定值。

TPS61160A/61A 采用节省空间的 2 mm × 2 mm WSON 封装，带导热垫。
*附件：tps61160a.pdf

特性

• 输入电压范围：2.7 V 至 18 V
• 用于TPS61160A的 26V LED 开路保护用于TPS61161A的
  38V LED 开路保护
• 200mV 基准电压，精度为 ±2%
• 用于亮度控制的PWM接口
• 内置软启动
• 效率高达 90%
• 2mm × 2mm × 0.8mm 6 引脚 WSON 封装，带导热垫

参数

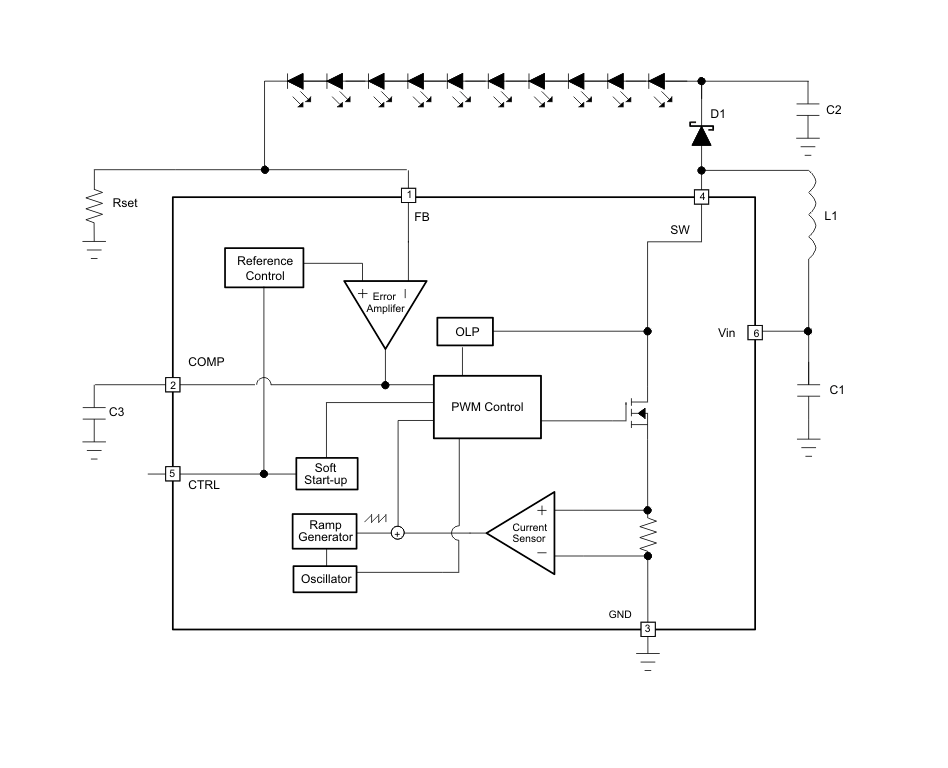

方框图

?1. 产品概述?

• ?型号?：TPS61160A（26V开路保护）和TPS61161A（38V开路保护），采用2mm×2mm WSON封装。
• ?功能?：高效升压转换器，驱动串联白光LED，支持PWM调光控制，内置软启动和开路保护功能。
• ?关键特性?：
  • 输入电压范围：2.7V至18V。
  • 反馈电压精度：200mV ±2%。
  • 固定开关频率：600kHz，降低输出纹波。
  • 效率高达90%，支持低至1kHz的PWM调光频率。

?2. 应用场景?

• 手机、便携媒体播放器、GPS设备、超移动设备。
• 中小尺寸显示屏的LED背光驱动。

?3. 核心设计要点?

• ?电流设置?：通过外部电阻（Rset）编程LED电流，公式为 ILED = VFB / RSET（VFB典型值200mV）。
• ?PWM调光?：CTRL引脚接收PWM信号，通过占空比调节亮度，避免音频噪声。
• ?保护机制?：
  • 开路LED保护（TPS61160A：26V；TPS61161A：38V）。
  • 热关断（160°C触发，15°C滞后）。

?4. 典型电路设计?

• ?元件选型?：
  • ?电感?：推荐10μH~22μH（如TDK VLCF5020T-220MR75-1）。
  • ?二极管?：需满足峰值电流和反向电压（如MBR0540）。
  • ?输入/输出电容?：陶瓷电容（1μF~10μF），低ESR以减小纹波。
• ?布局建议?：缩短SW引脚路径，热焊盘需接地以优化散热。

?5. 性能曲线?

• 效率随输入电压和负载变化（如3.6V输入时效率达85%）。
• PWM调光线性度良好，支持宽占空比范围（10%~100%）。

?6. 文档支持?

• 包含详细引脚定义、电气特性、热参数及典型应用电路（如6~10颗LED驱动设计）。
• 提供布局示例和降额指南（如高温环境下功率限制）。
