TPS61160 白光LED驱动器数据手册的核心内容总结

TPS61160和TPS61161具有40 V额定值集成开关FET，是串联驱动LED的升压转换器。升压转换器以600kHz固定开关频率运行，以减少输出纹波，提高转换效率，并允许使用小型外部元件。

默认的白色 LED 电流由外部传感器电阻 R 设置 设置 ，反馈电压调节至200 mV，如图所示。在作过程中，可以通过CTRL引脚使用单线数字接口（EasyScale协议）控制LED电流。或者，脉宽调制 （PWM） 信号可以施加到 CTRL 引脚，占空比通过该引脚确定反馈参考电压。在数字或PWM模式下，TPS61160和TPS61161不会突发LED电流;因此，它们不会在输出电容器上产生可听噪声。为了获得最大程度的保护，该器件具有集成的开路 LED 保护功能，可禁用 TPS61160 和/或 TPS61161，以防止输出电压在 LED 开路条件下超过器件的绝对最大额定电压。

TPS61160和TPS61161采用节省空间的 2 mm × 2 mm WSON 封装，带导热垫。
*附件：tps61160.pdf

特性

• 2.7V至18V输入电压范围
• 26V LED 开路保护 （TPS61160）
• 38V LED 开路保护 （TPS61161）
• 200 mV 基准电压，精度为 ±2%
• 灵活的数字和PWM亮度控制
• 内置软启动
• 效率高达 90%

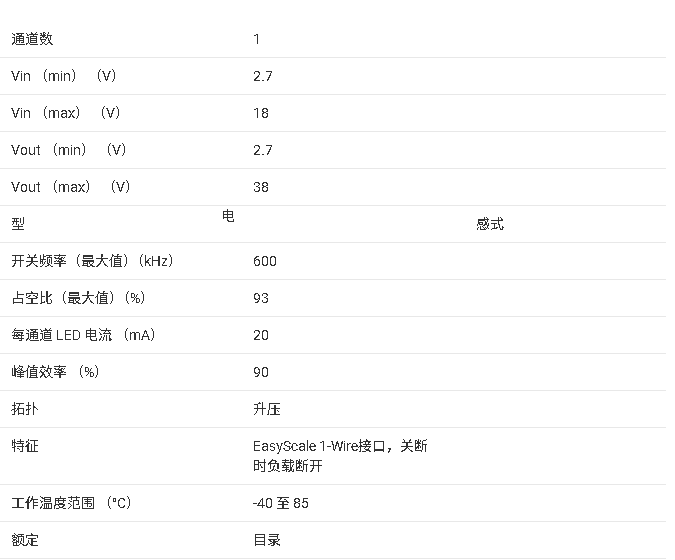

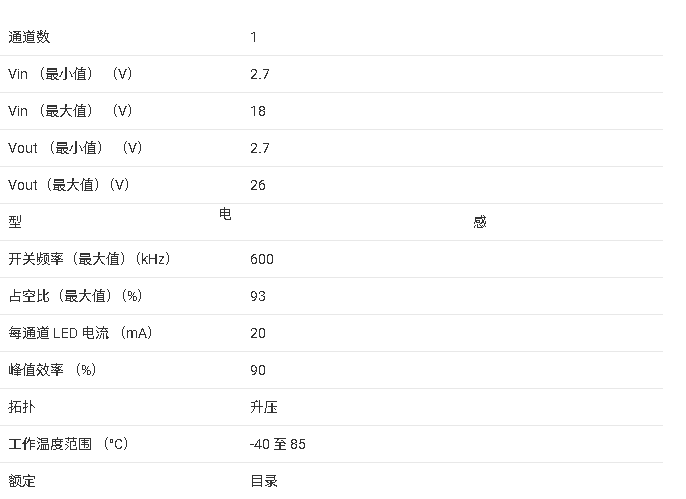

参数

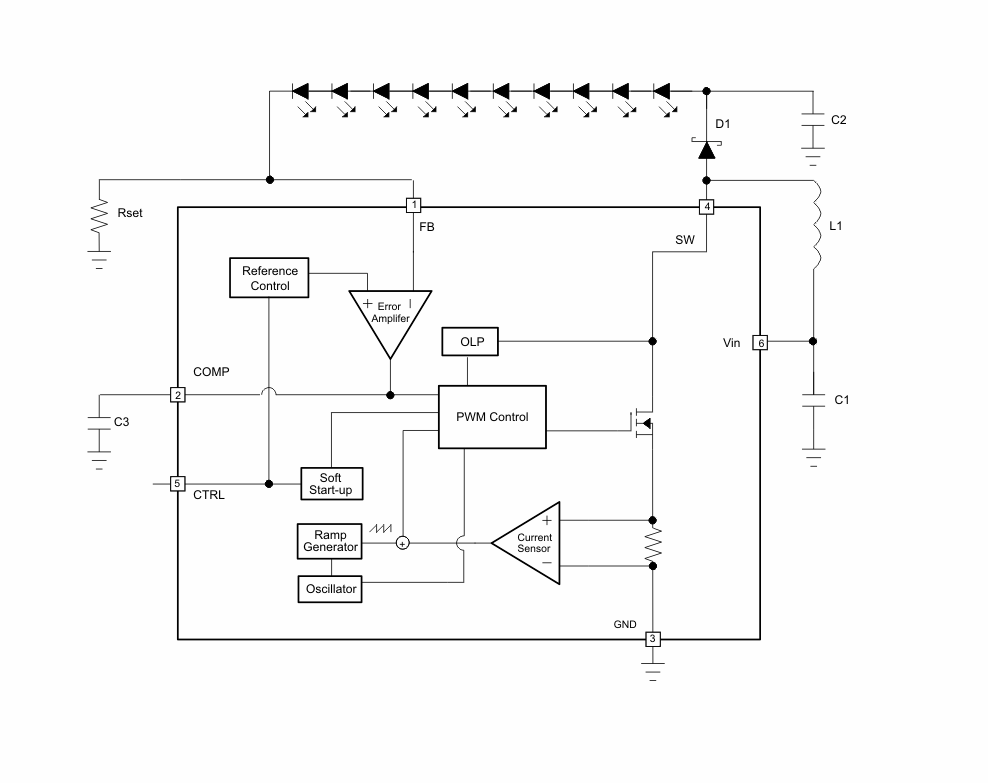

方框图

?1. 产品概述?

• ?型号?：TPS61160（26V开路LED保护）、TPS61161（38V开路LED保护）
• ?特性?：
  • 输入电压范围：2.7V至18V
  • 高效率（最高90%）、600kHz固定开关频率
  • 支持数字（EasyScale协议）和PWM调光控制
  • 集成软启动和开路LED保护

?2. 关键参数?

• ?电气特性?：
  • 反馈基准电压：200mV ±2%
  • 开关电流限制：0.56A-0.84A（典型值0.7A）
  • 工作温度：-40°C至85°C
• ?封装?：2mm×2mm WSON-6带散热焊盘

?3. 应用设计?

• ?典型电路?：
  • 驱动6-10颗串联白光LED（如手机背光）
  • 推荐电感值：10μH-22μH（TDK VLCF5020T等）
  • 输出电容：0.47μF-10μF（建议陶瓷电容）
• ?调光方式?：
  PWM调光 ：通过CTRL引脚输入PWM信号（5kHz-100kHz）
  数字调光 ：通过EasyScale协议编程32级亮度

?4. 保护功能?

• 开路LED保护（TPS61160:26V/TPS61161:38V）
• 过温保护（160°C关断，15°C滞后）
• 欠压锁定（2.2V阈值）

?5. 布局建议?

• 高频开关路径需最短化
• 散热焊盘必须连接至PCB地平面
• 输入电容靠近VIN和GND引脚

该文档为德州仪器（TI）发布的完整技术规格书，包含设计公式、典型应用电路、时序要求和机械封装信息，适用于便携式设备的LED驱动设计。
