TPS61176数据手册的总结

TPS61176 是一款集成的 WLED 背光驱动器，适用于使用 单节电池。它包括一个集成 2A、40V 的高效升压转换器 功率 MOSFET 和六个电流吸收稳压器。该设备最多可驱动 60 个 WLED。提升 输出电压自动调整为 WLED 正向电压以提高效率。

TPS61176支持混合调光模式。PWM调光和PWM调光之间的自动切换 模拟调光提高了整体电光效率，降低了 背光显着。开关点可编程为 12.5% 或 25%。PWM调光模式可以 也可编程为固定频率调光或直接 PWM 调光。该设备最多支持 14 位调光分辨率，避免低亮度调光期间潜在的闪烁。
*附件：tps61176.pdf

外部隔离 P 沟道 MOSFET 的驱动器支持真正的关断。 当器件被禁用或升压输出对地短路时，隔离PFET接通 关闭以切断电池的电源路径，防止电池产生任何泄漏电流。这 该器件还集成了软启动、热关断、WLED 开路和短路保护。它的 16 针 WQFN 封装提供节省空间的高性能 WLED 驱动器解决方案。

特性

• 2.7V 至 6.5V V在电压范围
• 2.7V至24V升压输入电压范围
• 集成 2A/40V MOSFET
• 1 MHz开关频率
• WLED电压的自适应升压输出
• 六个电流吸收器，每个吸收器容量为 35 mA
• ±2%（最大）电流精度
• 1.3%（典型值）电流匹配
• 100 Hz至22 kHz输入PWM频率
• 混合调光模式：模拟调光和PWM调光自动切换
  • 可编程开关点：25% 或 12.5%
  • 可编程 PWM 调光模式：22kHz
    PWM 调光、直接 PWM 调光
• 高达 14 位调光分辨率
• 支持低至 1% 的调光占空比
• 输入PWM毛刺滤波器
• 效率高达 90%
• 用于输入和输出隔离的驱动器PFET，用于
  真正的关断
• 内置 WLED 开路和短路保护
• 热关断

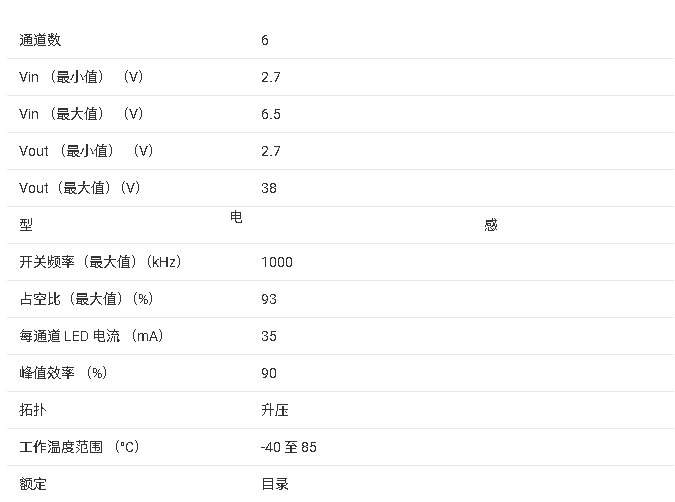

参数

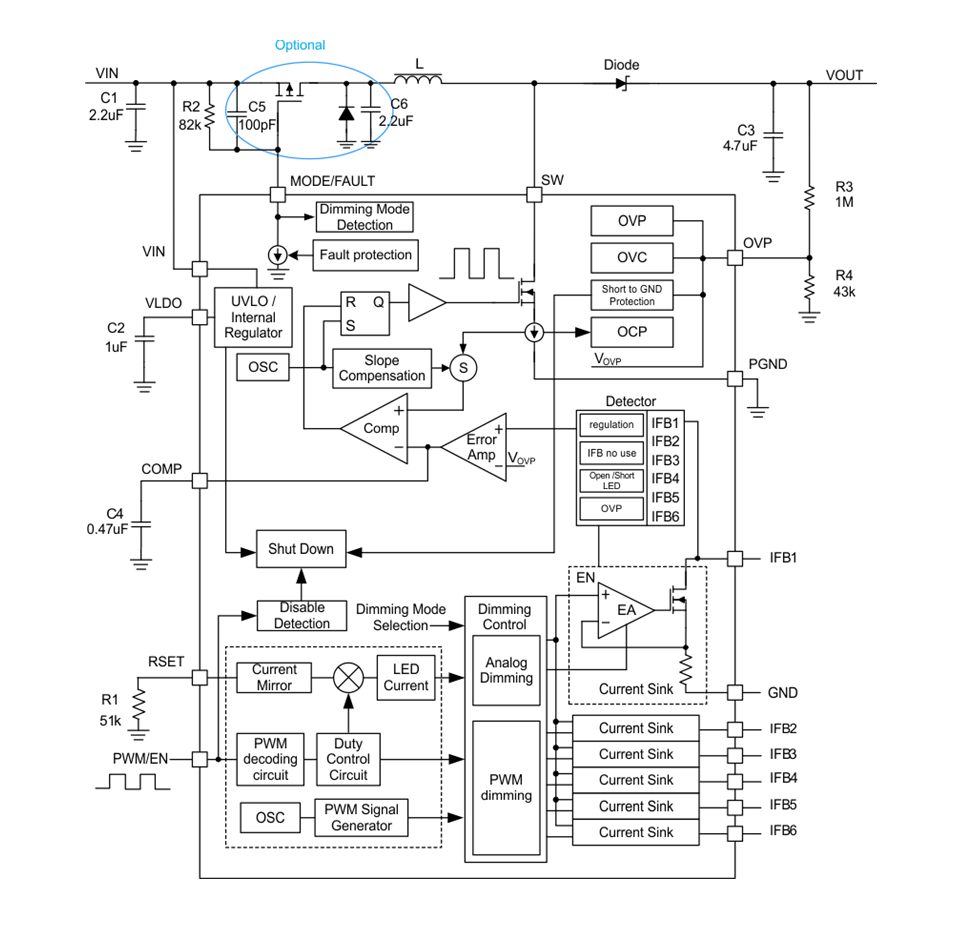

方框图

?1. 产品概述?

• TPS61176是一款高效6通道WLED驱动芯片，专为单节锂离子电池供电的平板/笔记本LCD背光设计
• 关键特性：
  • 输入电压范围：2.7V-6.5V（VIN引脚），升压输入范围2.7V-24V
  • 集成2A/40V MOSFET，1MHz开关频率
  • 6路35mA电流阱，±2%电流精度，1.3%通道间匹配
  • 支持混合调光模式（PWM+模拟调光自动切换）
  • 最高90%效率，内置LED开路/短路保护

?2. 核心功能?

• ?升压转换器?：自适应调节输出电压以匹配LED正向压降
• ?电流调节?：通过ISET引脚电阻设置满量程电流（公式：IFBx_full = (1.04V × 1024)/RISET）
• ?调光控制?：
  • 支持4种工作模式（通过MODE/FAULT引脚电阻选择）
  • 12.5%/25%两种模拟-PWM调光切换点
  • 最高14位调光分辨率

?3. 保护机制?

• 过压保护（OVP）：通过外部电阻分压器设置阈值
• 电流阱保护：两级过压检测（8.5V/18V阈值）
• 短路保护：输出对地短路检测（70-90mV阈值）
• 热关断：160°C触发，15°C滞后

?4. 典型应用?

• 单电池应用需注意：
  • 隔离MOSFET选型（Rds(on)<100mΩ）
  • 模式电阻连接方式（有MOSFET时接VIN-MODE，无MOSFET时接MODE-GND）
• 多电池应用需使用3.3V/5V偏置电压

?5. 设计要点?

• 电感选择：4.7-10μH，需计算饱和电流（例如4.7μH电感推荐Cyntec PCMB051H-4R7MS）
• 输出电容：2.2-10μF陶瓷电容（X5R材质）
• 布局建议：缩短功率路径走线，COMP引脚需远离噪声源

?6. 封装信息?

• 16引脚WQFN封装（3×3mm）
• 热阻参数：θJA=43°C/W（需通过散热过孔优化）

该器件特别适用于需要高精度多通道LED驱动的便携设备，其自适应输出电压和混合调光模式可显著提升系统能效。
