?TPS54200/TPS54201同步降压LED驱动器数据手册总结

TPS54200和TPS54201器件是1.5A同步降压单色或IR驱动器，最大输入电压为28V。电流模式作提供快速瞬态响应并简化环路稳定。

TPS54200和TPS54201可用于驱动单串或多串单色或红外 （IR） LED 阵列，就像夜视摄像机一样。
*附件：tps54201.pdf

通过集成 MOSFET 并采用 SOT-23-THIN 封装，TPS54200 和 TPS54201 器件可提供高功率密度，并且只需要在 PCB 上占用很小的尺寸。

TPS54200和TPS54201器件通过改变与模拟调光模式下输入的PWM信号占空比成比例的内部基准电压来实现模拟调光。该器件还支持 PWM 调光模式，在该模式下，内部基准电压减半至 100 mV，以提高效率。

高侧 MOSFET 中的逐周期电流限制可在过载条件下保护转换器，并通过低侧 MOSFET 续流电流限制来防止电流失控。有一个低侧 MOSFET 灌电流限制，以防止过大的反向电流。为了安全和保护，TPS54200和TPS54201器件包括LED开路和短路保护、检测电阻开路和短路保护以及器件热保护。TPS54200器件实现关机和锁存模式保护，而TPS54201器件采用自动重试模式保护。

特性

• 4.5V 至 28V 宽输入范围
• 集成150mΩ和70mΩ MOSFET，提供1.5A连续输出电流
• 低关断电流，2 μA
• 固定 600 kHz 频率
• 带内部补偿的峰值电流模式
• 模拟和PWM调光模式下的200 mV和100 mV检测电压
• 通过PWM输入实现精密模拟调光（ADIM）
• LED 开路和短路保护
• 检测电阻开路和短路保护
• 关断和锁存模式保护 （TPS54200）
• 自动重试模式保护 （TPS54201）
• 热关断
• 6引脚SOT-23-THIN封装

参数

方框图

?1. 产品概述?

• ?型号?：TPS54200与TPS54201，均为4.5V至28V输入、1.5A输出的同步降压LED驱动器，采用6引脚SOT-23-THIN封装。
• ?关键特性?：
  • 集成150mΩ高边和70mΩ低边MOSFET，支持1.5A连续输出电流。
  • 支持模拟调光（ADIM）和PWM调光模式，调光范围1%-100%。
  • 内置保护功能：LED开路/短路、检测电阻开路/短路、热关断等。
  • TPS54200为锁存保护模式，TPS54201为自动重试保护模式。

?2. 主要应用?

• ?红外LED驱动?：如网络摄像头、安防摄像头、门铃等夜视设备。
• ?单色LED照明?：冰箱、电子锁、建筑照明等。

?3. 功能详解?

• ?调光模式?：
  • ?模拟调光?：内部参考电压（200mV）随PWM占空比线性变化，适合高精度调光（建议PWM频率≥10kHz）。
  • ?PWM调光?：LED按PWM信号开关（参考电压固定100mV），适合低频应用（建议PWM频率≤1kHz）。
• ?保护机制?：
  • ?过流保护?：高边MOSFET周期限流，低边MOSFET防电流失控。
  • ?故障保护?：LED/检测电阻异常时触发锁存（TPS54200）或自动重试（TPS54201）。
  • ?热关断?：结温超过160°C时停止工作，冷却至150°C后恢复。

?4. 设计要点?

• ?电感选择?：需计算最小电感值（如10μH），确保电流纹波不超过低边MOSFET的电流极限。
• ?输入/输出电容?：推荐10μF陶瓷电容（X7R/X5R），降低输入浪涌和输出纹波。
• ?FB引脚滤波?：RC滤波器（如910Ω+82nF）用于环路稳定。
• ?检测电阻?：根据目标LED电流选择（如1.5A对应133mΩ，功率需≥300mW）。

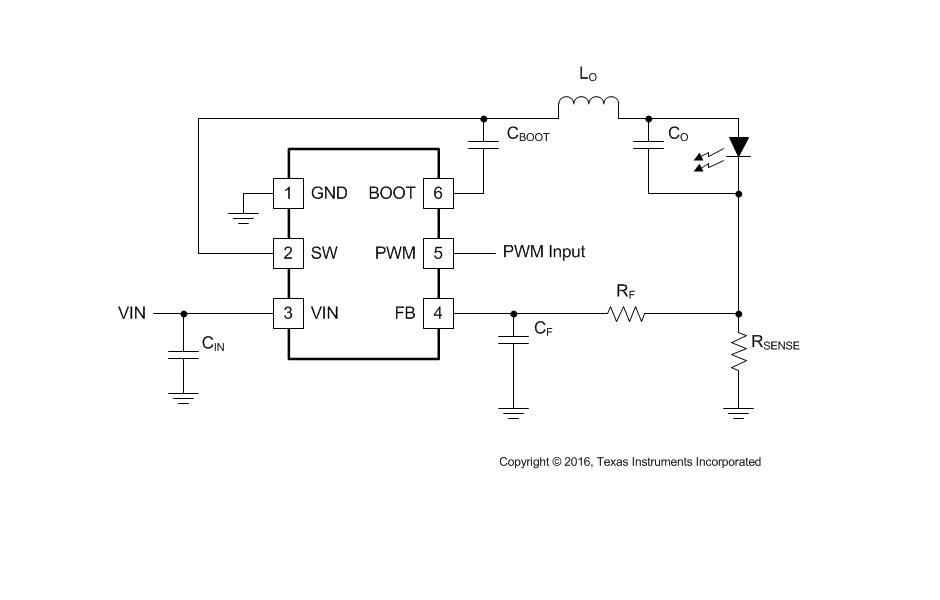

?5. 典型应用电路?

• ?12V输入驱动3颗IR LED?：支持50kHz模拟调光，效率达95%。
• ?24V输入驱动4颗白光LED?：支持250Hz PWM调光，电流精度±4%。

?6. 布局与散热?

• 优先缩短SW和FB走线，避免噪声干扰。
• 大面积GND平面和热过孔优化散热（RθJA=89.2°C/W）。
