?TPS92391 LED驱动器数据手册总结

TPS92391是一款带有升压控制器的汽车高效LED驱动器。六个高精度电流吸收器支持相移，该相移可根据使用的通道数自动调整。LED亮度可以通过I?C接口或PWM输入进行全局控制。

升压控制器具有基于 LED 电流吸收器裕量电压的自适应输出电压控制。此功能通过在所有条件下将升压电压调整到最低的足够水平来最大限度地降低功耗。宽范围可调频率使TPS92391能够避免对 AM 无线电频段的干扰。

该TPS92391支持内置混合PWM调光和模拟电流调光，可降低EMI，延长LED寿命，并提高总光效率。
*附件：tps92391.pdf

特性

• 输入电压工作范围 3 V 至 48 V
• 六个高精度电流吸收器
  • 每个电流吸收器高达 200 mA 直流电流
  • 电流匹配 1%（典型值）
  • 调光比 32 000：1，使用 152 Hz LED 输出 PWM 频率
  • 高达 16 位 LED 调光分辨率，具有 I2C 或 PWM 输入
  • 8 可配置的 LED 灯串配置
• 自动相移 PWM 调光
• 12 位模拟调光
• 开关频率 100 kHz 至 2.2 MHz
• 提高扩频以降低 EMI
• 升压同步输入，用于设置来自外部时钟的升压开关频率
• 高达 48V V外升压或 SEPIC DC/DC 控制器
  • 开关频率 100 kHz 至 2.2 MHz
  • 提高扩频以降低 EMI
  • 升压同步输入，用于设置来自外部时钟的升压开关频率
• 广泛的故障诊断

参数

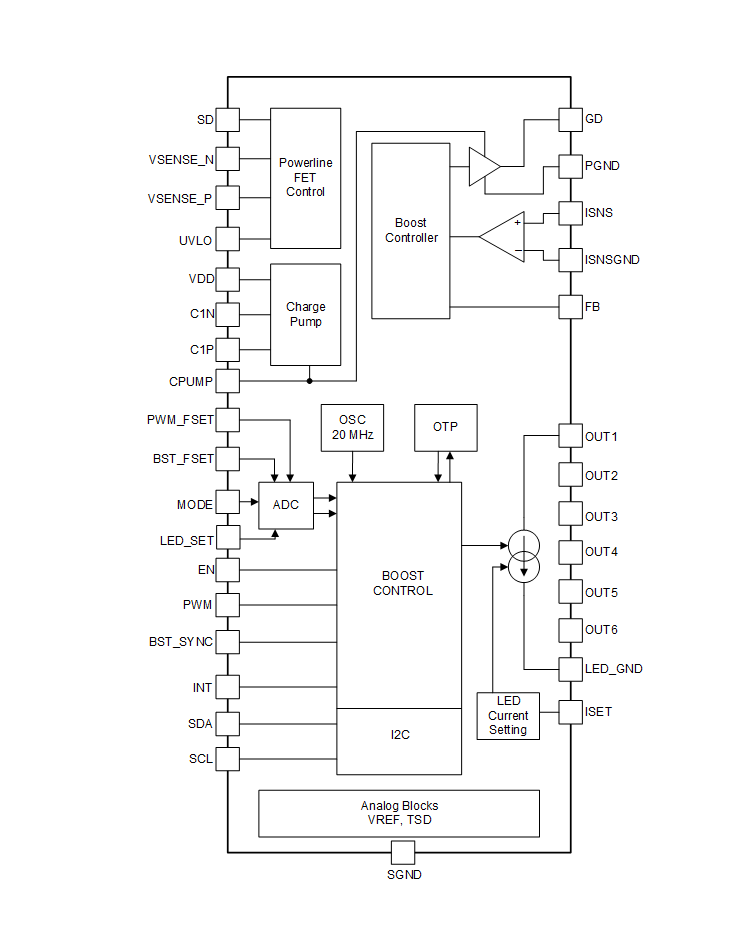

方框图

?1. 产品概述?
TPS92391是德州仪器(TI)推出的汽车级高效LED驱动器，具有以下核心特性：

• ?输入电压范围?：3V至48V宽输入
• ?输出配置?：6通道高精度电流源，每通道支持高达200mA DC电流
• ?关键性能?：
  • 电流匹配精度1%（典型值）
  • 支持32,000:1超高调光比（152Hz PWM频率）
  • 可通过I?C或PWM输入实现16位调光分辨率
  • 8种可配置LED串连接方式

?2. 主要功能?

• ?自适应电压控制?：根据LED电流源压差自动调节升压输出电压以优化效率
• ?多模式调光?：
  • 相位偏移PWM调光（自动根据通道数调整相位）
  • 混合调光模式（PWM+模拟电流调光）
  • 直接PWM调光模式
• ?EMI优化?：
  • 100kHz-2.2MHz可调开关频率
  • 扩频功能（±3.3%-7.2%频率调制）
• ?全面保护机制?：
  • LED开路/短路/接地短路检测
  • 输入欠压/过压/过流保护
  • 升压过压/过流保护
  • 热关断（165°C触发）

?3. 典型应用?

• ?显示背光系统?：
  • 车载显示器、工业PC
  • 医疗显示设备
  • 测试测量设备控制面板
• ?拓扑支持?：升压(Boost)和SEPIC架构

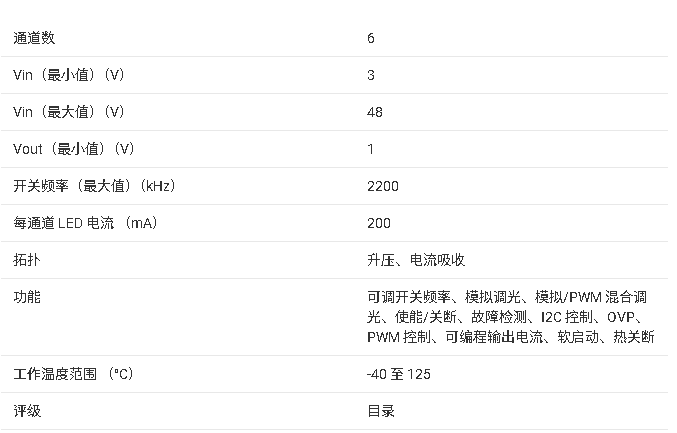

?4. 关键参数?

?5. 设计特性?

• ?智能配置?：通过外部电阻设置开关频率、调光频率和LED电流
• ?诊断功能?：I?C接口可读取故障状态寄存器
• ?汽车级认证?：符合AEC-Q100标准

?6. 系统集成?

• 支持外部同步时钟输入
• 集成电荷泵（可选）用于驱动外部MOSFET
• 可编程斜率控制实现平滑亮度过渡

该器件特别适合需要高精度调光和严苛环境可靠性的汽车及工业照明应用，其自适应电压控制和多模式调光能力可显著提升系统能效和光学性能。
