?TPS92390 数据手册总结

TPS92390是一款带有升压控制器的汽车高效LED驱动器。四个高精度电流吸收器支持相移，根据使用的通道数自动调整。LED亮度可以通过I?C接口或PWM输入进行全局控制。

升压控制器具有基于 LED 电流吸收器裕量电压的自适应输出电压控制。此功能通过在所有条件下将升压电压调整到最低的足够水平来最大限度地降低功耗。宽范围可调频率使TPS92390能够避免对 AM 无线电频段的干扰。

该TPS92390支持内置混合PWM调光和模拟电流调光，可降低EMI，延长LED寿命，并提高总光学效率。
*附件：tps92390.pdf

特性

• 输入电压工作范围 3 V 至 48 V
• 四个高精度电流吸收器
  • 每个电流吸收器高达 200 mA 直流电流
  • 电流匹配 1%（典型值）
  • 调光比 32 000：1，使用 152 Hz LED 输出 PWM 频率
  • 高达 16 位 LED 调光分辨率，具有 I2C 或 PWM 输入
  • 8 可配置的 LED 灯串配置
• 自动相移 PWM 调光
• 12 位模拟调光
• 开关频率 100 kHz 至 2.2 MHz
• 提高扩频以降低 EMI
• 升压同步输入，用于设置来自外部时钟的升压开关频率
• 高达 48V V外升压或 SEPIC DC/DC 控制器
  • 开关频率 100 kHz 至 2.2 MHz
  • 提高扩频以降低 EMI
  • 升压同步输入，用于设置来自外部时钟的升压开关频率
• 广泛的故障诊断

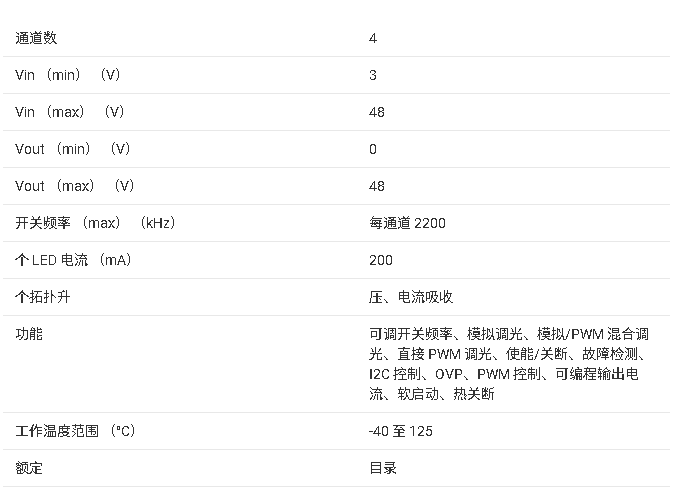

参数

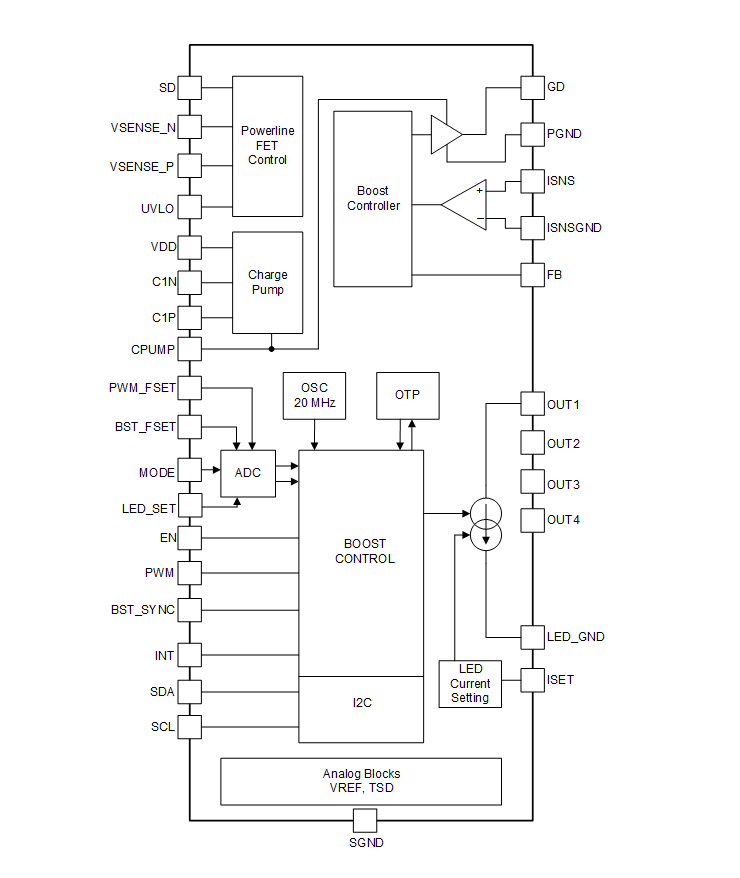

方框图

?1. 产品概述?
TPS92390是德州仪器（TI）推出的高效LED驱动器，专为汽车和工业背光应用设计，具有以下核心特性：

• ?输入电压范围?：3V至48V，支持宽电压操作。
• ?输出配置?：4通道高精度电流源，每通道最大200mA，电流匹配精度达1%（典型值）。
• ?调光性能?：支持32,000:1高调光比（152Hz PWM频率），16位分辨率（通过I?C或PWM输入）。
• ?拓扑支持?：升压（Boost）或SEPIC架构，自动相位调整以适应多通道配置。
• ?应用场景?：显示器、电视、医疗设备、工业控制面板等背光系统。

?2. 关键功能?

• ?自适应电压控制?：动态调节输出电压以最小化功耗。
• ?混合调光模式?：结合PWM和模拟调光，降低EMI并延长LED寿命。
• ?保护机制?：包括LED开路/短路检测、输入过压/欠压、过热保护等。
• ?集成诊断?：通过I?C接口读取故障状态（如OVP、OCP、TSD等）。

?3. 电气特性?

• ?效率?：典型效率达95%（升压模式，29V输出）。
• ?开关频率?：100kHz至2.2MHz可调，支持外部同步和扩频功能以降低EMI。
• ?工作温度?：-40°C至+125°C，符合汽车级标准。

?4. 封装与引脚?

• ?封装类型?：32引脚QFN（5mm × 5mm），带裸露焊盘（DAP）以增强散热。
• ?关键引脚?：
  • ?LED_GND/OUT1-OUT4?：LED电流输出。
  • ?BST_FSET/PWM_FSET?：设置升压和PWM频率的外部电阻接口。
  • ? I?C接口（SDA/SCL） ?：用于寄存器配置和故障读取。

?5. 设计支持?

• ?布局建议?：强调高频电流回路最小化，推荐使用低ESR陶瓷电容和紧凑的功率路径布局。
• ?典型应用电路?：提供升压和SEPIC配置示例，包括电感、电容选型指南。

?6. 文档结构?
手册包含详细的功能描述、寄存器映射、时序图、应用电路及热性能数据，覆盖从规格参数到故障恢复流程的全面信息。

?总结?
TPS92390是一款高集成度、高可靠性的LED驱动IC，适用于严苛环境下的背光需求，其灵活的调光选项和全面的保护功能使其成为复杂照明系统的理想选择。
