TLC6C5912-Q1技术文档的核心内容总结

TLC6C5912-Q1 是一款单片、中压、低电流功率 12 位移位寄存器 设计用于需要相对中等负载功率的系统，例如 LED。

该器件包含一个 12 位串行输入并行输出移位寄存器，可为 12 位馈电 D型存储寄存器。通过移位寄存器和存储寄存器进行数据传输 移位寄存器时钟 （SRCK） 和寄存器时钟 （RCK） 的边沿。存储 寄存器在移位寄存器清除 （CLR） 时将数据传输到输出缓冲器 很高。CLR 的低电平会清除设备中的所有寄存器。保持输出 使能 （G） 高电平使输出缓冲器中的所有数据保持为低电平，所有漏极 输出关闭。将 G 保持为低电平，使存储寄存器中的数据 对输出缓冲区透明。
*附件：tlc6c5912-q1.pdf

当输出缓冲器中的数据为低电平时，DMOS晶体管输出关闭。当数据是 高电平时，DMOS晶体管输出具有灌电流能力。串行输出 （SER OUT） 时钟 在 SRCK 的下降沿从器件中取出，为级联提供额外的保持时间 应用。这为时钟信号可能 倾斜、设备彼此不靠近，或者系统必须耐受电磁 干扰。该设备包含内置的热关断保护。

输出为低侧开漏 DMOS 晶体管，输出额定值为 40 V 和 50 mA 当 V CC = 5 伏。电流限制 随着结温的升高而降低，以提供额外的器件保护。该设备还 使用人体模型进行测试时提供高达 2000 V 的 ESD 保护，在测试时提供高达 200 V 的 ESD 保护 使用机器模型进行测试。

TLC6C5912-Q1 特性适用于在工作环境温度下工作 范围为 ?40°C 至 125°C。

特性

• 符合汽车应用标准
• 宽 VCC范围为 3 V 至 5.5 V
• 输出最大额定值为 40 V
• 12 个功率 DMOS 晶体管输出，50 mA 连续电流，V CC = 5 伏
• 热关断保护
• 增强多级级联
• 所有寄存器均通过单输入清除
• 低功耗
• 开关时间慢（tr和 t f ），这有助于显着降低 EMI
• 20引脚TSSOP-PW封装
• 20引脚DW封装

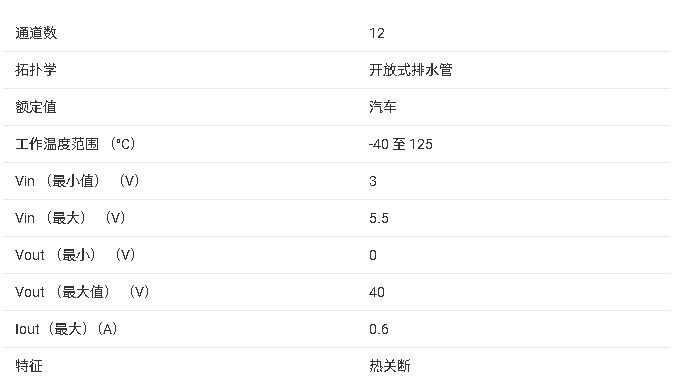

参数

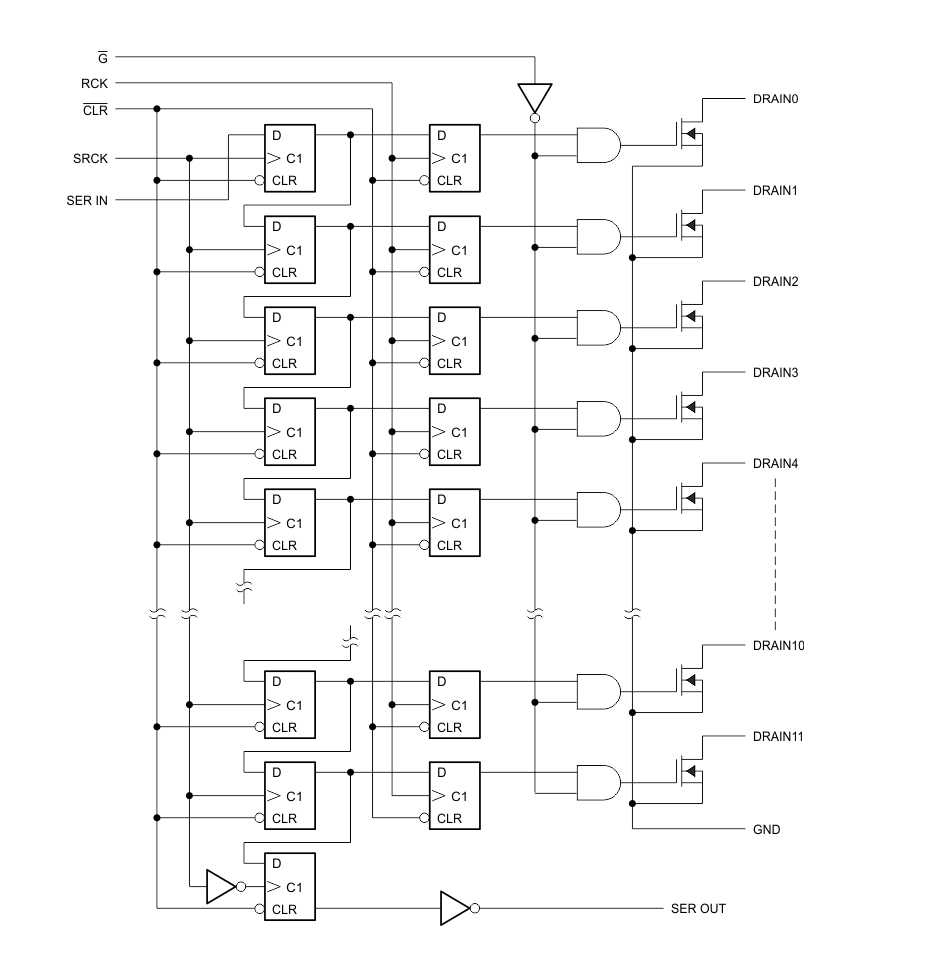

方框图

?1. 产品概述?

• 型号：TLC6C5912-Q1
• 类型：汽车级12通道移位寄存器LED驱动器
• 特性：支持3V-5.5V宽电压，12路50mA恒流输出（VCC=5V时），40V耐压，具备热关断保护和级联功能
• 封装：20引脚TSSOP-PW和DW封装

?2. 关键特性?

• ?电气参数?：
  • 工作温度：-40°C至125°C
  • 输出导通电阻：典型值8.6Ω（单通道，VCC=5V）
  • ESD防护：2000V（人体模型）
• ?功能控制?：
  • 串行输入（SER IN）、移位时钟（SRCK）、寄存器时钟（RCK）
  • 全局使能（G?）和清零（CLR）引脚

?3. 应用设计?

• ?典型电路?：支持多器件级联，通过SER OUT实现数据链式传输
• ?布局建议?：需在VCC引脚附近放置0.1μF去耦电容，PCB需最大化覆铜面积以优化散热
• ?热管理?：内置175°C热关断保护，触发后需降温至160°C以下恢复

?4. 文档结构?

• 包含完整的技术参数、时序图、典型应用电路和封装信息
• 版本历史显示2016年7月更新（Rev.C），修订了导通电阻测试条件等关键参数

?5. 安全提示?

• 绝对最大额定值：VCC≤8V，VDS≤42V
• 建议工作电压：3V-5.5V，超出范围可能影响可靠性

该文档适用于汽车仪表盘、指示灯等LED驱动场景，需配合MCU进行寄存器配置和时序控制。
