润石科技推出三通道高侧LED驱动芯片RS3702-Q1

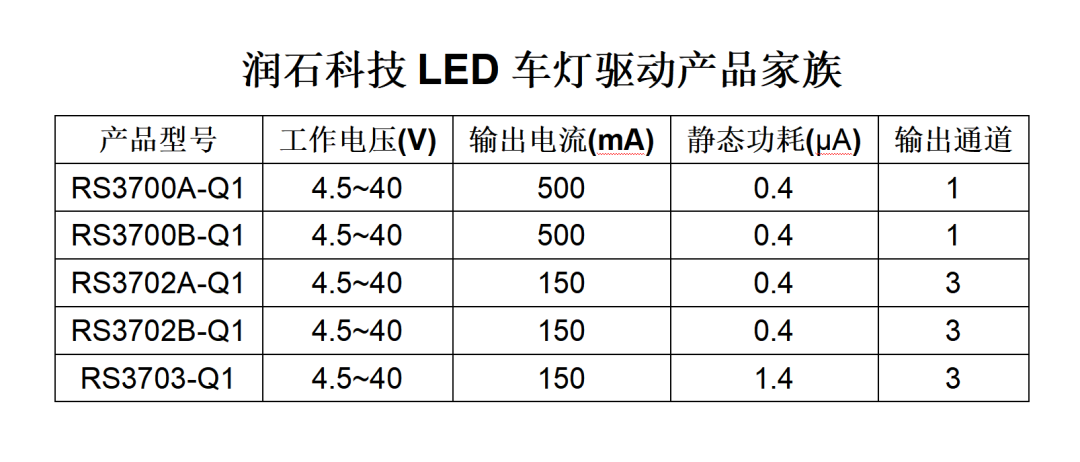

RS3702-Q1是一款三通道高侧LED驱动芯片，采用车规级工艺，最大化安全余量设计，具有高达45V的耐压承受能力，每一通道均提供最大150mA的驱动电流，支持PWM亮度调光，并提供全面的自诊断功能，包括LED开路、对地短路以及单个LED短路检测。与RS3703-Q1相比，区别主要在于是否支持板级亮度分级设置和NTC温度检测调节电流。

RS3702-Q1主要设计用于车尾灯、高位刹车灯、侧标志灯驱动，以及车内小灯的驱动，比如各种指示灯、顶灯、阅读灯、氛围灯。

主要特性如下：

?输入电压支持4.5V~40V，极限耐压高达45V

?通过外部分流电阻实现热共享功能

?故障模式下具有低耗电功能

?三通道高精度电流调光

每通道最大150mA输出电流

全温度范围内±5%控制精度

通过外部电阻设置电流

支持PWM独立调光

?低Dropout电压，300mV@150mA

?提供自诊断和保护功能：

LED开路，具有自动恢复功能

LED对地短路检测，具有自动恢复功能

支持自诊断并具有可调阈值

可配置为连带失效或仅失效通道关闭的故障总线(N-1)

支持热关断

?工作结温范围：-40°C ~ 150°C

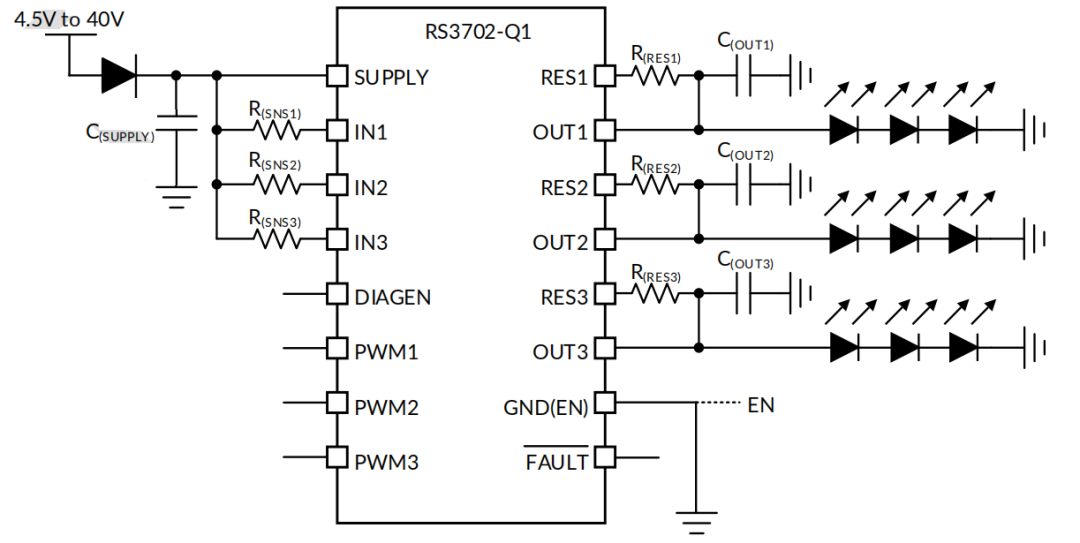

图1 典型应用电路

乘用车各部件的供电目前仍然以12V电压总线为标准，商用车以24V电压总线为主，接口热插拔瞬间或者传统油车在打火瞬间电池的浪涌电压，在电路设计时工程师都会重点防范，选用高耐压的降压芯片会有更加可靠的安全余量。RS3702-Q1高达45V的耐压余量提供了可靠的应对能力，可以轻松应对这些浪涌电压的冲击。

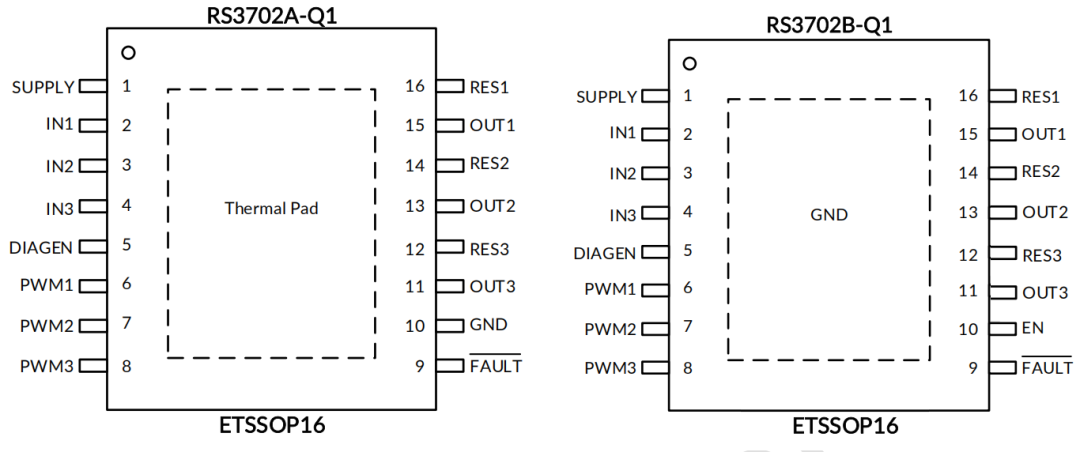

图2 封装和管脚定义

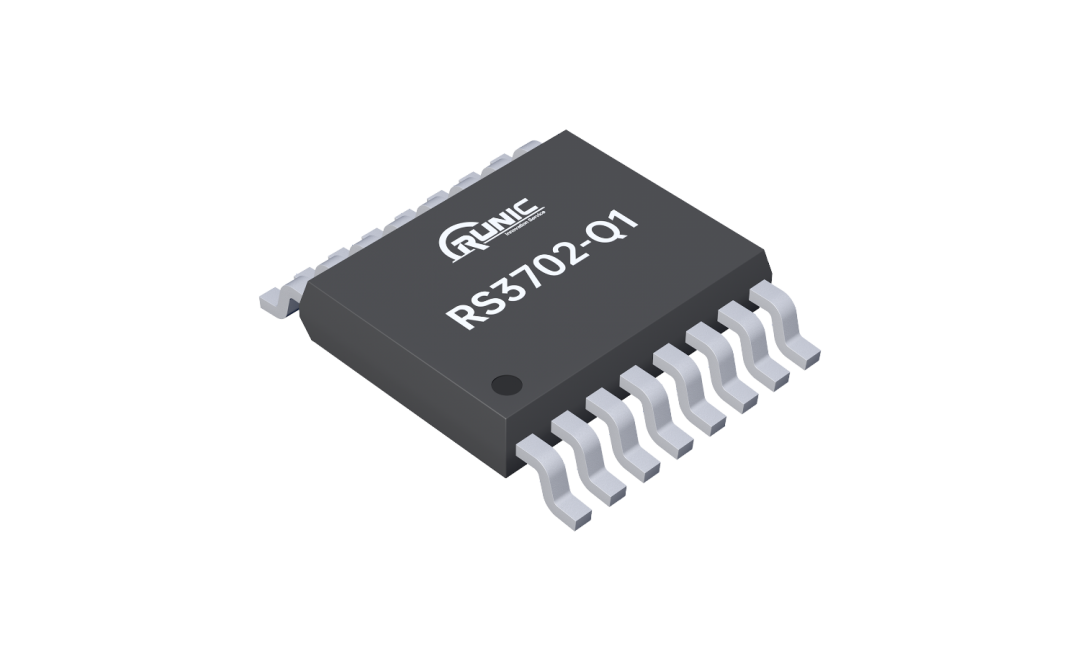

RS3702-Q1系列提供ETSSOP16封装，有两种管脚排列，其中A版完全兼容TPS92623-Q1，欢迎各界工程师索样对比评测。
