?TPS92561 相位可调光单级升压LED驱动控制器技术文档总结

TPS92561 器件是用于 LED 照明应用的升压控制器，利用 高压、低电流 LED。照明应用的升压转换器方法允许 创建尽可能小的体积转换器，并实现超过 90% 的高效率。这 器件集成了一个具有固定失调的电流检测比较器，可实现简单的迟滞 控制方案，没有通常与升压转换器相关的环路补偿问题。 集成的 OVP 和 VCC 稳压器进一步简化了设计程序并减少了外部 组件计数。
*附件：tps92561.pdf

特性

• 简单的迟滞控制
• 紧凑的解决方案和简单的物料清单
• 自然调光 TRIAC 和反相
  调光器
• 实现具有
  高效率 >90%、>0.9 功率因数和
  <20% THD 的 LED 驱动电路
• 可编程输出过压保护
• 过温关断
• VCC欠压锁定
• 8引脚VSSOP （MSOP），带裸焊盘

参数

方框图

?1. 产品概览?
TPS92561是德州仪器（TI）推出的专为LED照明设计的升压控制器，支持TRIAC和反相调光器，适用于高压低电流LED应用。其核心特点包括：

• ?高效能?：转换效率>90%，功率因数>0.9，总谐波失真<20%。
• ?简化设计?：采用滞环控制方案，无需环路补偿，减少外部元件数量。
• ?集成保护?：可编程输出过压保护（OVP）、欠压锁定（UVLO）及过热关断（TSD）。
• ?封装?：8引脚VSSOP（MSOP）带散热焊盘，尺寸3.00 mm × 3.00 mm。

?2. 关键特性?

• ?调光兼容性?：天然支持TRIAC和反向相位调光器。
• ?控制方案?：基于电流检测比较器的固定偏移滞环控制，简化设计流程。
• ?工作条件?：输入电压范围6.5V至42V，结温范围-40°C至125°C。

?3. 典型应用?

• ?离线式调光/非调光灯具?：如A19、PAR30等家用/商业照明。
• ?工业与商业固态照明?：高效率和低BOM成本需求场景。
• ?电子变压器兼容设计?：如MR16、AR111灯具。

?4. 功能模块详解?

• ?电源管理?：内置VCC稳压器（典型8.3V），支持多种偏置配置（耦合电感/线性稳压器）。
• ?电流控制?：通过ADJ引脚电压与SEN引脚滞环设定输出电流，需外接RC滤波器抑制开关噪声。
• ?保护机制?：OVP通过电阻分压检测输出过压，重启电压由滞环控制；短路保护需依赖输入保险丝。

?5. 设计要点?

• ?电感与频率?：峰值开关频率由电感值和SEN滞环决定，典型设计频率65kHz。
• ?输出电容?：需根据LED纹波电流需求计算，例如11W设计选用22μF电容。
• ?布局建议?：缩短开关节点路径，VP电容、OVP电阻等需贴近IC放置。

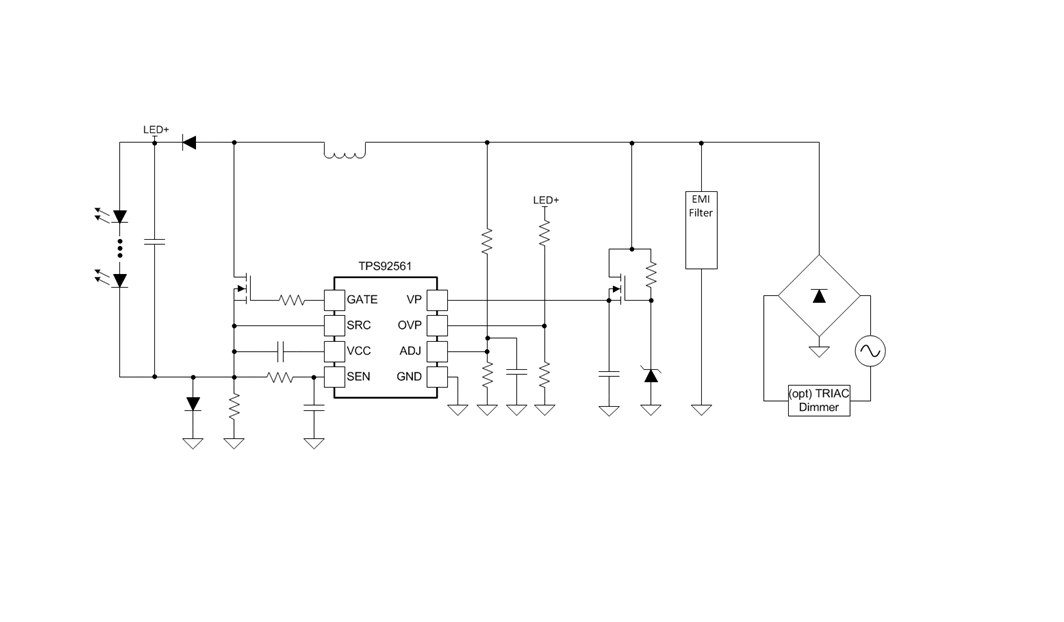

?6. 典型电路示例?

• ?11W离线升压方案?：输入120VAC，输出225V/50mA，采用1.43Ω检测电阻和10mH电感。
• ?效率曲线?：在85-140VAC输入范围内效率保持86%-95%。

?7. 文档支持?

• 参考设计指南（SLUUAU9）、LED驱动设计挑战（SNVA253）等辅助资料。

?8. 封装与订购信息?

• 提供HVSSOP-8封装，可选卷带（DGNR）或管装（DGN），符合RoHS标准。

该文档全面覆盖了芯片特性、设计方法及应用场景，适合开发高性价比、高可靠性的LED驱动解决方案。
