?TPS92075 非隔离式相位可调光降压PFC LED驱动器技术文档摘要

科技绿洲 ? 2025-08-28 16:15 ? 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

TPS92075 是一款具有内置相位的混合功率因数控制器PFC) 调光解码器。该设备使用内部 用于形状和对称性的低功耗数字控制器。电源转换器级 生成模拟电流基准并使用它来调节输出 当前。该器件使用控制算法来纵模拟参考。 这些算法优化了调光器兼容性、功率因数和总谐波 失真 (THD)。

该解决方案采用恒定的关断时间控制,可实现低组分数量、 效率高,并且固有地提供开关频率的变化。 这种变化会产生模拟的扩频效果,从而减轻转换器的负担 EMI 特征并允许更小的输入滤波器

该TPS92075还包括标准功能:电流限制、过压 保护、热关断和VCC欠压锁定,全部封装
*附件:tps92075.pdf

特性

  • 受控参考衍生的 PFC
  • 集成数字相位角解码器
  • 数字 50/60 Hz 同步
  • 相位对称平衡
  • 恒定 LED 电流作
  • 快速启动
  • 通过模拟参考控制实现调光
  • 平滑调光过渡
  • 过压保护
  • 反馈短路保护
  • 前缘和后缘调光器兼容性
  • BOM 成本低,PCB 占用空间小
  • 正在申请专利的数字架构
  • 提供 8 引脚 SOIC 和 6 引脚 TSOT

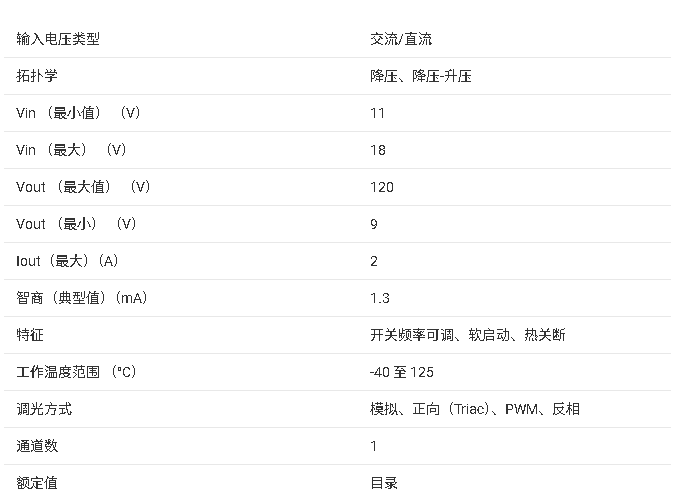

参数

方框图

1. 产品概述?
TPS92075是德州仪器(TI)推出的混合型功率因数校正(PFC)控制器,专为兼容相位切割调光器的LED照明应用设计。其核心特点包括:

  • ?集成数字相位解码器?:支持前导/后沿调光器兼容性。
  • ?数字参考控制?:通过算法优化调光兼容性、功率因数(PF)和总谐波失真(THD)。
  • ?高效拓扑?:采用恒定关断时间控制的降压或降压-升压架构,降低元件数量并提升效率。
  • ?保护功能?:过压保护(OVP)、反馈短路保护、热关断及VCC欠压锁定(UVLO)。

?2. 关键特性?

  • ?调光性能?:支持模拟参考控制平滑调光过渡,内置相位对称平衡算法以减少闪烁。
  • ?快速启动?:低至80ms的线路同步时间,支持45-65Hz宽频率范围。
  • ?低BOM成本?:6引脚TSOT或8引脚SOIC封装,简化PCB布局。

?3. 工作原理?

  • ?电流控制?:通过检测ISNS引脚电压调节峰值电感电流,结合恒定关断时间(由COFF引脚设置)实现闭环控制。
  • ?模式切换?:
    • ? 非调光模式(>70%导通角) ?:生成三角波参考信号以提高PF和THD。
    • ? 调光模式(≤70%导通角) ?:采用DC参考电平,动态调整输出以兼容Triac调光器。
  • ?主动保持技术?:在Buck拓扑中通过增加周期末段电流需求,避免Triac误触发。

?4. 典型应用电路?

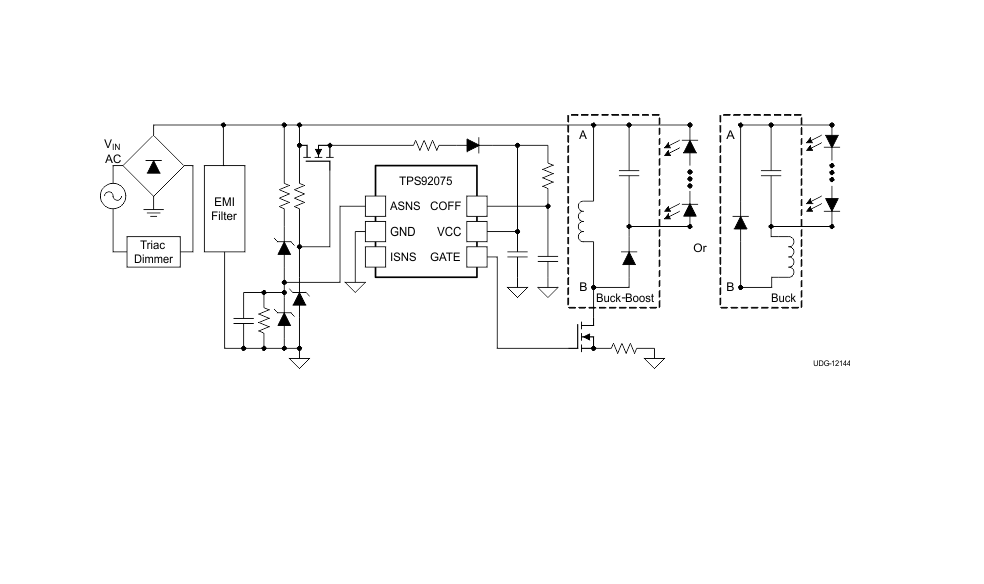

  • ?Buck拓扑?(图21):适用于低电压LED串,需配置AC侧EMI滤波器。
  • ?Buck-Boost拓扑?(图22/23):支持更宽输入电压范围,推荐添加DC侧滤波和辅助绕组供电。

?5. 设计要点?

  • ?电感与电阻选型?:需计算平均输出电流(含纹波)及转换系数(CF),公式见文档第15页。
  • ?导通时间钳位?:推荐使用R-C电路(图17)限制最大导通时间,优化调光性能。
  • ?角度检测电路?:根据拓扑(Buck/Buck-Boost)选择ASNS引脚分压网络,确保信号长度>5.9ms以激活非调光模式。

?6. 保护机制?

  • ?热管理?:160°C关断阈值,140°C恢复。
  • ?OVP实现?:若使用辅助绕组,VCC引脚直接触发保护;独立电感需外置电路。

?7. 封装与订购信息?

  • ?封装选项?:8引脚SOIC(D)、6引脚TSOT(DDC),工作温度-40°C至125°C。
  • ?订购型号?:如TPS92075D(管装)、TPS92075DR(卷带)。
