?LM3631完整LCD背光与偏置电源解决方案总结

LM3631 是一款适用于移动设备的完整 LCD 背光和偏置电源解决方案。这 单芯片解决方案集成高效背光LED驱动器和正/负偏置 用于满足高清 LCD 电源要求的 LCD 驱动器电源。集成 解决方案允许较小的解决方案尺寸，同时仍保持高性能。
*附件：lm3631.pdf

LM3631 能够驱动多达 16 个 LED，是中小型 LED 的理想选择 显示。两个额外的可编程LDO稳压器输出可用于为显示器供电 控制器、LCD 伽马基准或任何其他外围设备。

LM3631 具有高度的集成度和可编程性，能够满足各种 无需更改硬件的应用程序。电压电平、背光配置和 电源序列均可通过 I 进行配置^2^C 接口。

特性

• 驱动多达两串串联最多八个 LED
  • 集成背光升压，最大输出电压为29V
  • 两个低侧恒流LED驱动器，最大输出电流为25 mA
• 背光效率高达 90%
• 11位线性或指数调光，输出
  分辨率高达17位
• 用于CABC背光作的外部PWM输入
• LCD 偏置效率 > 85%
• 可编程正 LCD 偏置，4V 至 6V，最大
  输出电流 100mA
• 可编程负LCD偏置，–4V至–6V，
  最大输出电流80mA
• 两个正可编程LDO基准输出
  • 4V至6V，50mA最大输出电流
  • 1.8V 至 3.3V，最大输出电流为 80mA
• 2.7V至5V输入电压范围

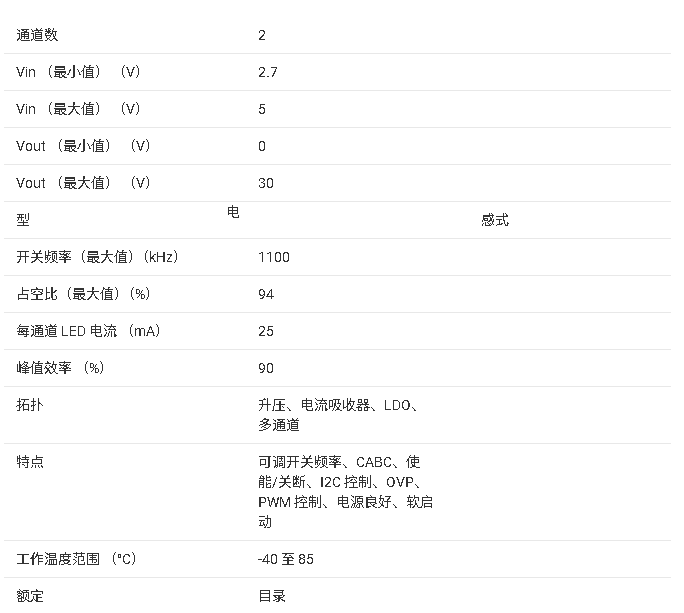

参数

方框图

?1. 产品概述?
LM3631是德州仪器（TI）推出的一款高度集成的LCD背光与偏置电源管理芯片，专为移动设备设计。其主要功能包括：

• ?背光驱动?：支持最多2路LED串，每串最多8颗LED（最大输出电压29V），单芯片可驱动最多16颗LED。
• ?LCD偏置电源?：集成高效升压转换器、可编程正/负偏置电源（VPOS: +4V至+6V，VNEG: -4V至-6V）及两个LDO（VOREF: 4-6V，VCONT: 1.8-3.3V）。
• ?应用场景?：中小尺寸显示屏、智能手机、平板电脑等移动设备的高清LCD面板供电。

?2. 核心特性?

• ?高效能?：背光效率达90%，LCD偏置效率>85%。
• ?灵活控制?：支持11位线性/指数调光，分辨率可达17位；支持外部PWM输入（CABC内容自适应背光控制）。
• ?可编程性?：通过I?C接口配置电压等级、背光参数及电源时序。
• ?保护机制?：过压保护（OVP）、过流保护（OCP）、热关断（TSD）及LED开路/短路检测。

?3. 关键模块详解?

• ?背光驱动?
  • 自适应电压调节：根据LED电流自动优化输出电压以减少功耗。
  • 双频模式：可选500kHz或1MHz开关频率，平衡效率与尺寸。
• ?LCD偏置电源?
  • 正/负偏置电压：分别由LDO和电荷泵生成，支持50mV步进调节。
  • 时序控制：可编程启动/关闭延迟（0-15ms），确保LCD面板安全上电。
• ?附加LDO输出?：为显示控制器（VCONT）和伽马参考电压（VOREF）供电。

?4. 保护与诊断功能?

• ? 故障标志（FLAG引脚） ?：可配置为指示电源就绪、背光状态或故障（如OVP、TSD）。
• ?寄存器映射?：提供详细的状态寄存器（0x03-0x04）用于实时监控故障（如过流、欠压锁存）。

?5. 封装与设计支持?

• ?封装?：24引脚DSBGA（2.585mm×1.885mm），适合紧凑型设计。
• ?设计资源?：推荐10μH/22μH电感、Schottky二极管及低ESR陶瓷电容（如X5R/X7R）。

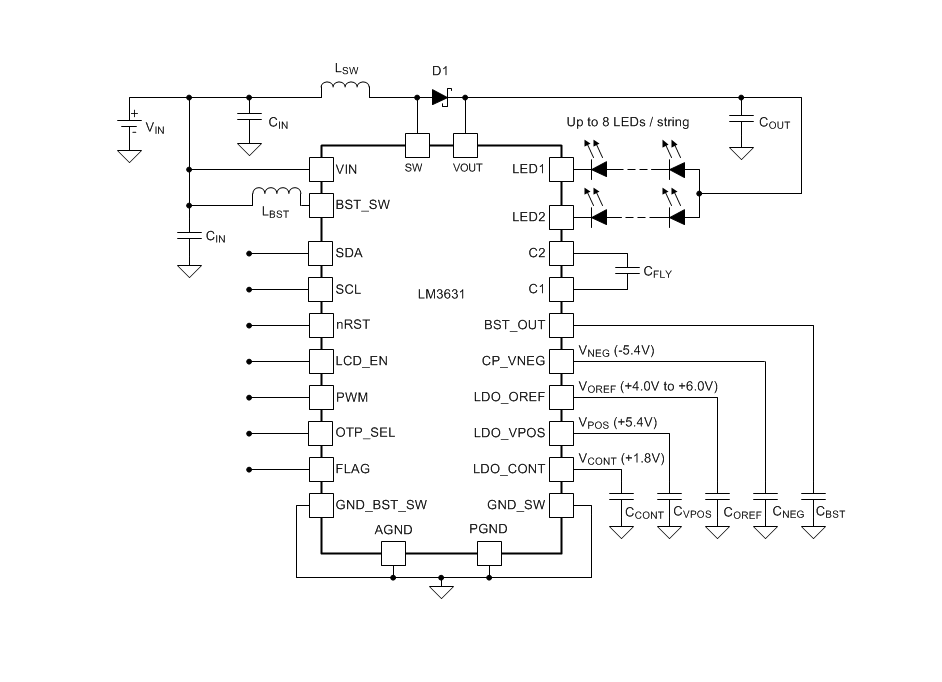

?6. 典型应用电路?

• 集成升压转换器、电荷泵及LDO，外围仅需电感和电容即可实现完整电源解决方案。

?7. 文档与支持?

• 提供完整的数据手册（SNVS834）、热性能指标及布局指南，确保设计可靠性。

该芯片通过高集成度和可编程性，简化了移动设备LCD电源设计，同时兼顾效率与安全性。
