LM36274 带 LCD 偏置的集成背光驱动器技术手册

该LM36274集成了四通道WLED驱动器和LCD偏置电源。超紧凑的尺寸、高效率、高集成度和可编程性使LM36274能够满足各种应用的需求，而无需更改硬件，同时最大限度地减少整体解决方案面积。

背光升压为偏置四个并联 LED 灯串提供偏置的功率，总输出电压高达 29 V。11位LED电流可通过I进行编程^2^C 总线和/或通过 60 μA 至 30 mA 的逻辑电平 PWM 输入进行控制。每个 LED 灯串都可以独立启用或禁用，以提供区域调光功能。背光升压可以在 4.7 μH 至 15 μH 的电感范围内高效运行，从而优化效率和解决方案尺寸。
*附件：lm36274.pdf

LCD偏置升压为正LDO和反相电荷泵供电。正负偏置电源均具有 ±4 V 至 ±6.5 V 的可编程输出电压，步长为 50 mV，电流能力高达 ±80 mA。自动排序功能提供从正偏置激活到负偏置激活的编程延迟，并具有额外的可编程电压压摆率控制。两种唤醒模式允许两个偏置输出通过单个外部信号进行控制，并在消耗非常低的静态电流的同时保持活动状态。

特性

• 驱动多达四个并联白光LED灯串（最大电压为29V 外 )
• 11位指数和线性调光控制
• PWM 和我^2^C 亮度控制
• 背光工作，采用 4.7 μH 至 15 μH 电感器
• 背光和 LCD 偏置效率高达 92%
• 可编程LCD偏置电压（±4 V至±6.5 V，分辨率为50 mV），每个输出电流高达80 mA
• 0.2% 匹配 LED 电流，范围为 60 μA 至 30 mA
• 60 μA 至 30 mA 范围内的 1% 精确 LED 电流
• 2.7V至5V输入电压范围

参数

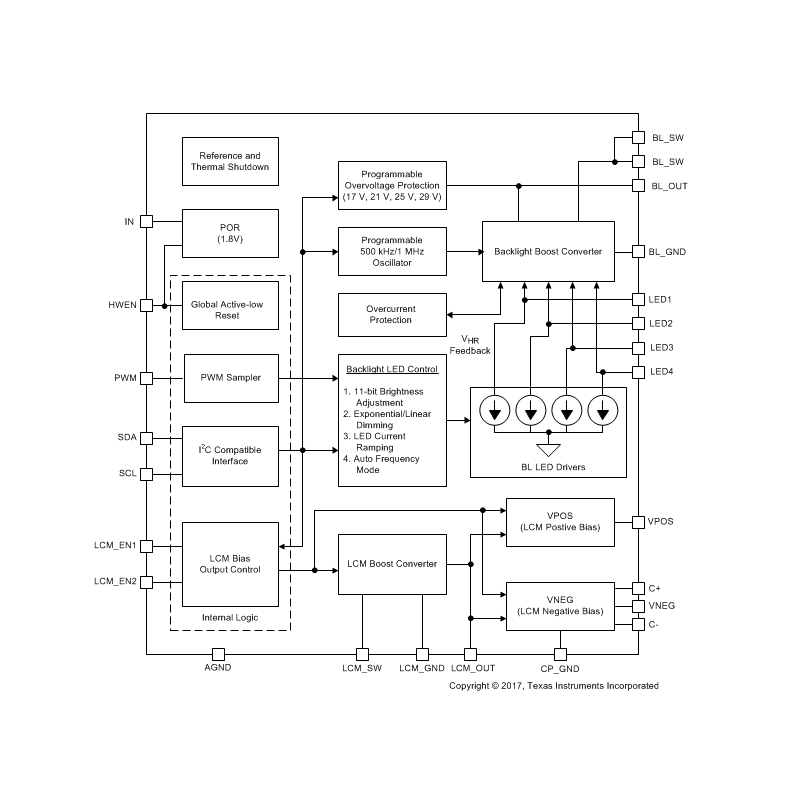

方框图

LM36274是一款由德州仪器（Texas Instruments）设计的集成式四通道LCD背光驱动芯片，兼具偏置电源功能。以下是其核心内容总结：

?1. 主要特性?

• 驱动能力：支持最多4路并联白光LED灯串（最大输出电压29V）
• 调光控制：11位指数/线性调光，支持PWM和I?C亮度控制
• 高效设计：背光与LCD偏置效率高达92%
• 可编程偏置电压：±4V至±6.5V（50mV步进），每路输出电流可达80mA
• 精准电流匹配：LED电流匹配精度0.2%（60μA-30mA范围），整体精度1%

?2. 典型应用?

• 智能手机、平板设备
• 24颗LED以内的LCD面板
• 家居自动化控制面板

?3. 功能模块?

• ?背光驱动部分?：
  • 异步升压转换器，支持4.7-15μH电感
  • 4路独立控制的电流源（每路最大30mA）
  • 可选1MHz/500kHz/250kHz开关频率
  • 过压保护（17V/21V/25V/29V可编程）
• ?LCD偏置部分?：
  • 同步升压转换器生成正电压（VPOS）
  • 电荷泵生成负电压（VNEG）
  • 集成LDO，输出电压4-6.5V（50mV步进）

?4. 控制接口?

• I?C兼容接口（7位地址0x11）
• 硬件使能引脚（HWEN）
• 专用PWM输入引脚（支持50Hz-50kHz频率）

?5. 关键参数?

• 输入电压范围：2.7V-5V
• 工作温度：-40°C至85°C
• 封装：24引脚DSBGA（2.44×1.67mm）

?6. 保护机制?

• 热关断（140°C）
• LED开路/短路保护
• 偏置电源过流保护

该芯片通过高度集成化设计，在单一芯片中实现了背光驱动和LCD偏置电源功能，适用于空间受限的便携式设备应用场景。
