LM136A-5.0QML 5.0V 基准二极管技术手册

LM136A-5.0QML/LM136-5.0QML集成电路是精密5.0V分流稳压二极管。这些单片IC基准电压源作为低温度系数5.0V齐纳管工作，动态阻抗为0.6Ω。LM136-5.0 上的第三个端子允许轻松调整基准电压和温度系数。

LM136-5.0 系列可用作数字电压表、电源或运算放大器电路的精密 5.0V 低压基准。5.0V 可以方便地从低压电源获得稳定的基准电压源。此外，由于 LM136-5.0 用作分流稳压器，因此它可以用作正电压源或负基准电压源。
*附件：lm136a-5.0qml.pdf

特性

• 可调 4V 至 6V
• 低温系数
• 600 μA 至 10 mA 的宽工作电流
• 0.6Ω 动态阻抗
• 确保温度稳定性
• 易于调整以实现最小温度漂移
• 快速开启
• 三引线晶体管封装

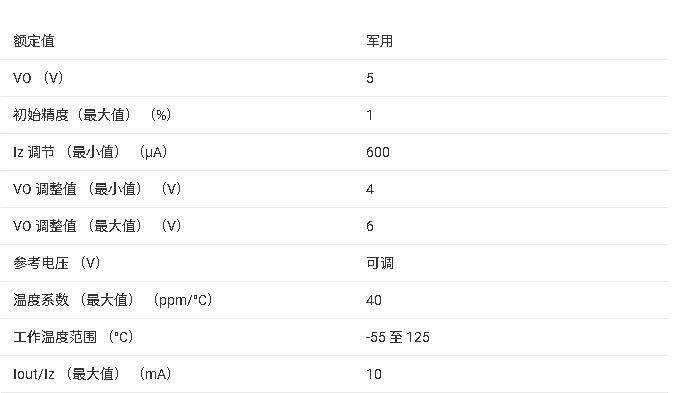

参数

方框图

?1. 产品概述?

• ?型号?：LM136A-5.0QML（高精度版）和LM136-5.0QML（标准版），均为5.0V并联稳压二极管。
• ?核心特性?：
  • 可调输出电压范围：4V至6V（通过第三引脚调整）。
  • 低温漂系数，动态阻抗仅0.6Ω。
  • 工作电流范围宽：600μA至10mA。
  • 晶体管封装（3引脚TO型），支持正/负电压参考。
• ?应用场景?：数字电压表、电源模块、运放电路等需精密5.0V基准的场合。

?2. 关键参数?

? 电气特性（DC参数） ?

• ? 反向击穿电压（VR） ?：
  • LM136A-5.0：4.93V–5.02V（典型值）；LM136-5.0：4.87V–5.08V（典型值）。
• ? 温度稳定性（VStab） ?：±36mV（全温度范围）。
• ? 动态阻抗（ZRD） ?：≤1.6Ω（典型值0.6Ω）。

?极限参数?

• ?最大反向电流?：15mA。
• ?工作温度范围?：-55°C至+125°C。
• ?ESD防护?：人体放电模型（HBM）1000V。

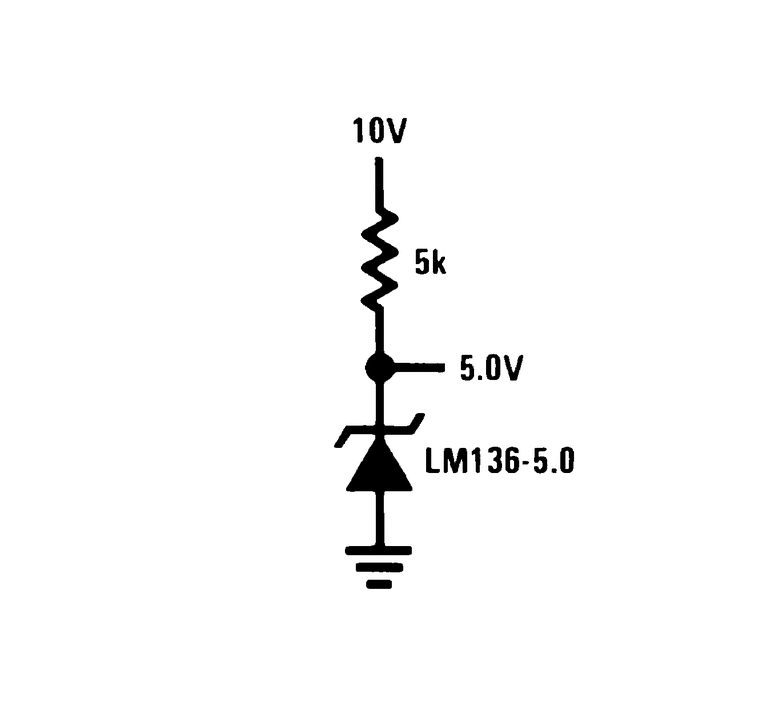

?3. 典型应用电路?

• ?电压调整?：通过外接电位器（如图12）可微调输出电压（±1.0V范围）。
• ?低温漂设计?：串联硅二极管（如1N914）可优化温度系数（如图13）。
• ?其他应用?：
  • 精密电源稳压器（图14）。
  • 5V电压监视（“撬棍”电路，图15）。
  • 双极性参考电压生成（图18-19）。

?4. 封装与生产信息?

• ?封装?：3引脚TO-CAN（NDV封装），符合JEDEC标准。
• ?订购型号?：
  • LM136AH-5.0-SMD（表面贴装版）。
  • LM136H-5.0/883（军规级）。
• ?生产数据?：文档版本SNVS352B，最后更新于2013年3月。

?5. 注意事项?

• ?ESD防护?：存储或操作时需短路引脚或使用导电泡沫。
• ?温度补偿?：优化温漂时需确保补偿二极管与芯片热环境一致。
• ?功率降额?：高温环境下需根据热阻（θJA）计算最大允许功耗。

?总结?：LM136系列是高性能5.0V基准源，兼具灵活调整能力和低温漂特性，适用于高精度模拟电路设计，尤其适合军工和工业级应用。
