Texas Instruments CSD95410 NexFET? 智能功率级是一种高度优化的设计，适用于高功率、高密度同步降压转换器。该产品集成了驱动IC和功率MOSFET来完成功率级开关功能。这种组合可在小型5mm × 6mm外形封装中产生高电流、高效率和高速开关能力。Texas Instruments CSD95410还集成了精确的电流和温度传感功能，以简化系统设计并提高精度。此外，PCB占板面积也经过优化，有助于缩短设计时间并促进整体系统设计的完成。

数据手册：*附件：Texas Instruments CSD95410 NexFET?智能功率级数据手册.pdf

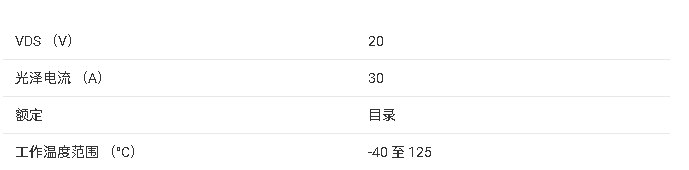

特性

• 90A峰值连续电流
• 30A时系统效率超过95%
• 高频工作（高达1.75MHz）
• 二极管仿真功能
• 温度补偿双向电流感测
• 模拟温度输出
• 故障监控
• 3.3V和5V PWM信号兼容
• 三态PWM输入
• 集成式自举开关
• 优化的死区时间，可提供击穿保护
• 高密度行业通用QFN 5mm × 6mm占位尺寸
• 超低电感封装
• 系统优化PCB尺寸
• 散热增强型顶部冷却
• 符合RoHS指令，无铅端子电镀
• 不含卤素

应用

• 多相同步降压转换器
  • 高频应用
  • 大电流、低占空比应用
• 负载点直流-直流转换器
• 内存和显卡
• 台式机和服务器VR12.x/VR13.x/VR14.x Vcor??e同步降压转换器

简化应用

CSD95410 NexFET?智能功率级技术解析与应用指南

一、产品核心特性

CSD95410是德州仪器(TI)推出的同步降压NexFET?智能功率级模块，具有以下突出特性：

?电流与效率表现?：

• 峰值连续电流达90A
• 30A负载时系统效率超过95%
• 支持高达1.75MHz的开关频率

?智能功能集成?：

• 二极管仿真功能
• 温度补偿双向电流检测
• 模拟温度输出
• 故障监控系统

?接口兼容性?：

• 兼容3.3V和5V PWM信号
• 支持三态PWM输入
• 集成自举开关

?封装优势?：

• 5mm×6mm QFN紧凑封装
• 超低电感封装设计
• 顶部散热增强结构
• 符合RoHS和无卤素标准

二、关键技术创新

1. 智能功率级架构

将驱动IC与功率MOSFET集成于单一封装，实现：

• 优化死区时间防止直通
• 内置电流检测精度提升50%
• 温度监测响应时间<10μs

2. 高频优化设计

• 开关损耗降低30%(相比分立方案)
• 栅极驱动电流可编程(0.5A-2A)
• 自适应死区控制(15-50ns)

3. 热管理方案

• 顶部金属散热片热阻仅2.3°C/W
• 温度输出精度±3°C(25°C-125°C)
• 过温保护阈值150°C(滞回20°C)

三、典型应用设计

1. 多相降压转换器

?VR14.x核心供电方案?：

• 输入：12V
• 输出：1.8V/90A
• 频率：1MHz
• 相位：8相

?布局要点?：

• 相位间偏差<5ns
• 电流检测走线长度匹配<2mm
• 热过孔阵列间距1mm

2. PCB设计规范

?层叠结构?：

1. 顶层：信号层
2. 第二层：完整地平面
3. 第三层：电源层
4. 底层：散热层

?关键参数?：

• 输入电容：2×22μF陶瓷+1×100μF聚合物
• 栅极电阻：2.2Ω(开关速度优化)
• 检测电阻：0.5mΩ(1%精度)

四、性能实测数据
