?TUSB1046A-DCI USB Type-C? DisplayPort? ALT Mode 10-Gbps线性重驱动交叉开关总结

科技绿洲 ? 2025-08-09 14:03 ? 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

TUSB1046A-DCI 是一款 VESA USB Type-C? Alt 模式重驱动开关,支持高达 10 Gbps 的 USB 3.1 数据速率和高达 8.1 Gbps 的 DisplayPort 1.4,用于下行端口(主机)。该器件用于 USB Type-C 标准版本 1.1 上 VESA DisplayPort Alt 模式的配置 C、D、E 和 F。这种与协议无关的线性转接驱动器还能够支持其他 USB Type-C Alt 模式接口

TUSB1046A-DCI 提供多级接收线性均衡,以补偿由于电缆和电路板走线损耗而导致的符号间干扰 (ISI)。该器件采用3.3V单电源供电,具有商业温度范围和工业温度范围。
*附件:tusb1046a-dci.pdf

特性

  • USB Type-C?交叉点开关支持
    • USB 3.1 SSP + 2 个 DisplayPort 通道
    • 4 个 DisplayPort? 通道
  • USB 3.1 Gen 1/Gen 2 高达 10 Gbps
  • DisplayPort 1.4 高达 8.1 Gbps (HBR3)
  • VESA DisplayPort alt 模式 DFP 重驱动交叉点开关,支持 c、d、e 和 f 配置^?^
  • 超低功耗架构
  • 具有高达 14 dB 均衡的线性转接驱动器
  • 对 DisplayPort 链路训练透明
  • 自动 LFPS 去加重控制,满足 USB 3.1 认证要求
  • 通过 GPIO 或 I 进行配置^2^C
  • USB Type-C 上的英特尔专有 DCI 功能,用于封闭式机箱调试
  • 支持热插拔
  • 工业温度范围:–40?C 至 85?C (TUSB1046AI-DCI)
  • 商业温度范围:0?C 至 70?C (TUSB1046-DCI)
  • 4 mm x 6 mm、0.4 mm 间距 WQFN 封装

参数

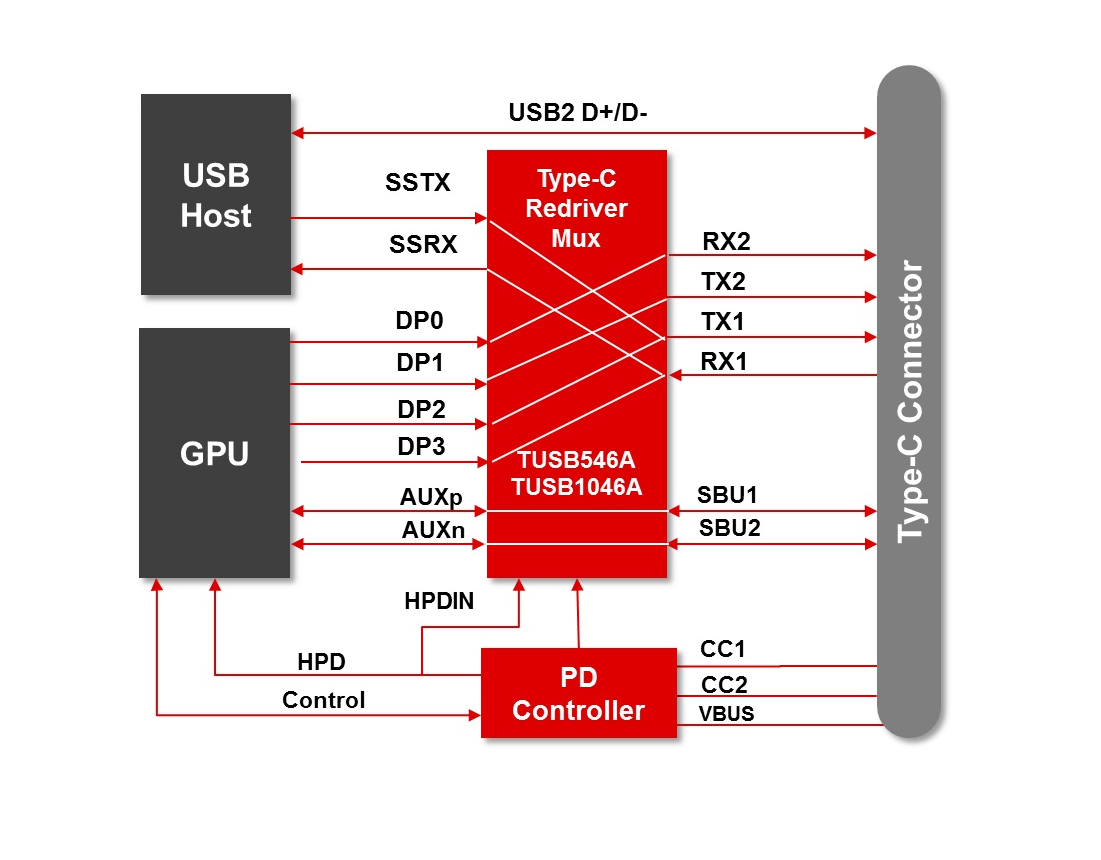

方框图

?1. 产品概述?
TUSB1046A-DCI是德州仪器(TI)推出的USB Type-C?与DisplayPort? Alt模式兼容的线性重驱动芯片,支持10Gbps高速数据传输。主要特性包括:

  • 支持USB 3.1 Gen1/Gen2(最高10 Gbps)和DisplayPort 1.4(最高8.1 Gbps HBR3)
  • 支持VESA DisplayPort Alt Mode配置C/D/E/F
  • 工业级(-40°C至85°C)和商用级(0°C至70°C)温度范围
  • 4×6 mm WQFN封装

?2. 核心功能?

  • ?多协议支持?:通过交叉开关实现USB 3.1与DisplayPort信号的路由切换,支持单端口USB、4通道DP或混合模式(2通道DP+USB)。
  • ?线性重驱动技术?:提供最高14 dB的接收均衡补偿,解决PCB走线和电缆的信号衰减问题。
  • ?低功耗设计?:典型功耗335 mW(仅USB模式),支持U0/U1/U2/U3电源状态管理。
  • ?灵活配置?:支持GPIO或I2C控制模式,可通过引脚或寄存器设置均衡增益、工作模式等参数。

?3. 应用场景?

  • 笔记本电脑/平板电脑
  • 台式机扩展坞
  • 多屏显示系统

?4. 关键参数?

  • ?电源?:单3.3V供电,容差范围3.0-3.6V
  • ?信号完整性?:支持12英寸PCB走线补偿(HBR3眼图测试通过)
  • ?I2C编程?:16个可编程地址,支持寄存器配置均衡、模式切换等

?5. 设计支持?

  • 提供详细的布局指南(差分对阻抗控制90Ω±15%)
  • 配套参考电路图(含AC耦合电容、终端电阻等设计)
  • 寄存器映射表(24个控制寄存器)

?6. 文档内容结构?
数据手册包含:

  • 电气特性(绝对最大额定值、ESD等级等)
  • 时序图(I2C、模式切换时序)
  • 封装信息(40引脚WQFN机械尺寸)
  • 订购型号列表(含工业/商用温度版本)

该芯片通过协议透明化设计和自适应均衡技术,显著提升Type-C接口在高速信号传输中的可靠性,适用于需要同时支持USB 3.1和DisplayPort 1.4的终端设备。
