?TUSB1146 USB Type-C? DisplayPort? Alt Mode 10-Gbps线性重驱动交叉开关总结-电子发烧友网

该TUSB1146是一款 VESA USB Type-C? Alt 模式重驱动开关，支持高达 10 Gbps 的 USB 3.2 数据速率和高达 10 Gbps 的 DisplayPort 2.0，用于下行端口（主机）。该器件用于 USB Type-C 标准上 VESA DisplayPort Alt 模式的配置 C、D 和 E。这种与协议无关的线性转接驱动器还能够支持其他 USB Type-C Alt 模式接口，例如 HDMI Alt 模式。

该TUSB1146集成了创新的自适应接收器均衡（AEQ）功能。AEQ 功能将自动找到 USB 设备和 TUSB1146 之间的最佳 ISI 补偿设置。由于 AEQ 找到最佳设置，因此 USB 主机和 USB 设备之间的互作性得到了极大的提高。该TUSB1146采用3.3V单电源供电，具有商业温度范围和工业温度范围。
*附件：tusb1146.pdf

特性

USB Type-C交叉点开关支持
- USB 3.2 SSP + 2 个 DisplayPort 通道
- 4 个 DisplayPort 通道
USB 3.2 x1 Gen 1/Gen 2 高达 10 Gbps
VESADisplayPort 2.0 高达 10 Gbps （UHBR10）^?^
支持D_DFP引脚分配 C、D 和 E
USB DFP 接收器的自适应或固定均衡选择。
UFP 变送器支持线性和有限转接驱动器
有限的转接驱动器选项提供 TX 电压摆幅和 TX 均衡控制
- 4 级 TX 电压摆幅，从 800 mVpp 到 1100 mVpp
- TX 预拍摄和去加重
超低功耗架构
5 GHz 时高达 12 dB 的均衡
对 DisplayPort 链路训练透明
通过 GPIO 或 I 进行配置^2^C
USB Type-C 上的英特尔专有 DCI 功能，用于封闭式机箱调试
支持热插拔
工业温度范围：–40 ?C 至 85 ?C （TUSB1146I）
商业温度范围：0 ?C 至 70 ?C （TUSB1146）
4 mm x 6 mm、0.4 mm 间距 WQFN 封装

参数

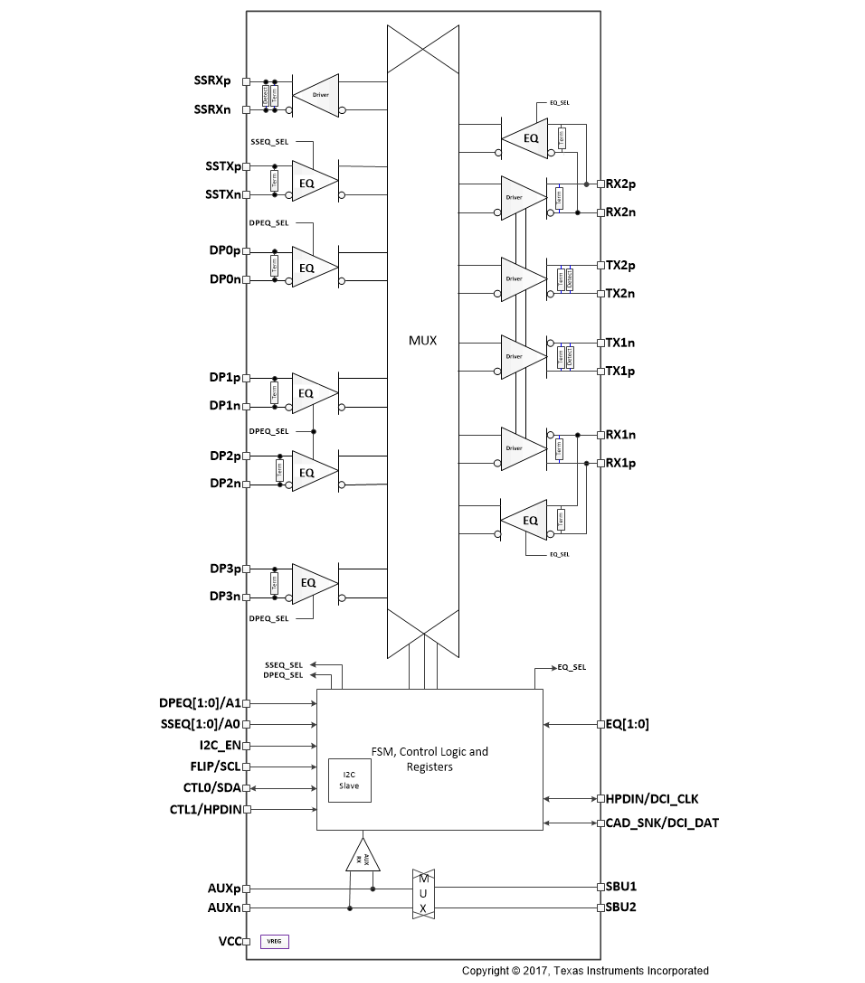

方框图

?1. 产品概述?
TUSB1146是德州仪器（TI）推出的USB Type-C? Alt Mode线性重驱动开关，支持USB 3.2 Gen 1/Gen 2（最高10 Gbps）和DisplayPort 2.0（最高UHBR10速率）。主要应用于笔记本电脑、台式机、平板电脑及扩展坞，通过补偿PCB和电缆的信号衰减，提升高速数据传输的可靠性。

?2. 关键特性?

?多协议支持?：
- USB 3.2 Gen 1/Gen 2（10 Gbps）
- DisplayPort 2.0（4通道，每通道10 Gbps）
- 兼容HDMI Alt Mode等其他USB Type-C Alt Mode协议。
? 自适应均衡（AEQ） ?：
- 支持固定EQ、快速AEQ（区分短/长通道）和全自适应EQ（动态优化EQ值）。
?低功耗设计?：单3.3V供电，工业级（-40°C至85°C）和商用级（0°C至70°C）温度范围。
?灵活配置?：通过GPIO或I2C接口编程，支持热插拔和Intel DCI调试功能。
