?TUSB564 USB Type-C? DP Alt Mode 线性重驱动交叉开关芯片技术文档总结

该TUSB564 VESA USB Type-C? Alt 模式重驱动开关，支持高达 5 Gbps 的 USB 3.1 数据速率和高达 8.1 Gbps 的 DisplayPort 1.4，用于上行面向端口（接收器）。该器件用于从 USB Type-C 标准上的 VESA DisplayPort Alt 模式UFP_D引脚分配 C、D 和 E。

该TUSB564提供多级接收线性均衡，以补偿由于电缆和电路板走线损耗而导致的符号间干扰 （ISI）。采用 3.3V 单电源供电，具有商业温度范围和工业温度范围。
*附件：tusb564.pdf

特性

• USB Type-C?交叉点开关支持
  • USB 3.1 Gen 1 + 2 DP 1.4 通道
  • 4 个 DP 1.4 通道
• USB 3.1 Gen 1 高达 5 Gbps
• DisplayPort 1.4 高达 8.1 Gbps （HBR3）
• VESA DisplayPort? alt 模式UFP_D重新驱动交叉点开关，支持 c、d 和 e 引脚分配
• 超低功耗架构
• 具有高达 12 dB 均衡的线性转接驱动器
• 对 DisplayPort 链路训练透明
• 自动 LFPS 去加重控制，满足 USB 3.1 认证要求
• 通过 GPIO 或 I 进行配置^2^C
• 支持热插拔
• 工业温度范围：–40°C 至 85°C （TUSB564I）
• 商业温度范围：0°C 至 70°C （TUSB564）
• 4 mm × 6 mm、0.4 mm 间距 WQFN 封装

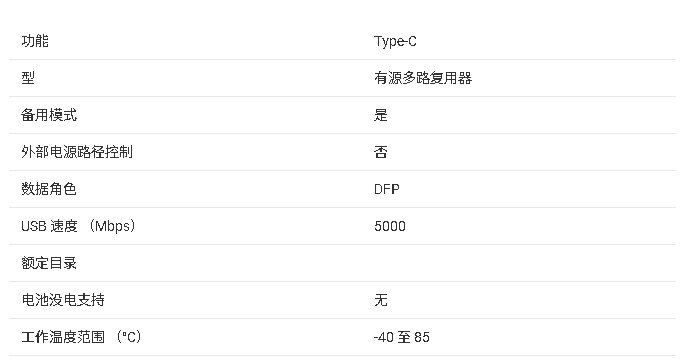

参数

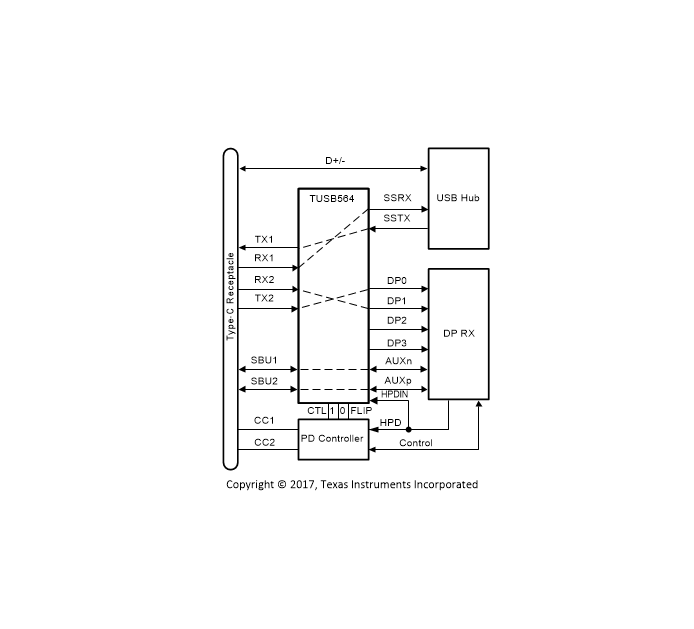

方框图

?1. 产品概述?
TUSB564是德州仪器（TI）推出的USB Type-C? Alt模式线性重驱动芯片，支持DisplayPort 1.4（8.1 Gbps HBR3）和USB 3.1 Gen 1/2（5 Gbps）协议。主要功能包括：

• ?多协议支持?：兼容USB 3.1 Gen 1/2和DP 1.4 Alt模式，支持UFP_D引脚分配C/D/E。
• ?信号增强?：通过线性重驱动技术补偿PCB走线和电缆的插入损耗，提供高达12 dB的接收均衡。
• ?低功耗设计?：单3.3V供电，工业级（-40°C至85°C）和商用级（0°C至70°C）温度范围。

?2. 关键特性?

• ?接口配置?：
  • 4个DisplayPort通道（支持HBR3速率）
  • 1个上游USB 3.1端口 + 2个下游USB 3.1端口
• ?灵活控制?：
  • 支持GPIO或I2C配置模式（通过I2C_EN引脚选择）
  • 可编程均衡设置（16级增益，独立控制各通道）
• ?AUX通道管理?：支持AUX信号嗅探（Snooping），自动根据DPCD寄存器配置启用/禁用通道。

?3. 应用场景?

• 显示器、HDTV、投影仪
• 扩展坞（Docking Stations）
• USB-C接口的显示与数据复用设备

?4. 封装与引脚?

• ?封装?：40引脚WQFN（4 mm × 6 mm，0.4 mm间距）
• ?关键引脚功能?：
  • ?CTL1/CTL0?：模式选择（USB+DP/纯DP/禁用）
  • ?FLIP?：Type-C正反插切换控制
  • ?HPDIN?：DisplayPort热插拔检测输入

?5. 电气特性?

• ?工作电压?：3.0V–3.6V
• ?功耗?：
  • USB模式（U0状态）：330 mW
  • 4通道DP模式：660 mW
• ?ESD防护?：HBM ±5000V，CDM ±1500V

?6. 设计支持?

• ?布局建议?：差分对阻抗控制90Ω±15%，避免跨分割层，最小化过孔数量。
• ?典型电路?：需配置AC耦合电容（100 nF）、AUX通道1MΩ偏置电阻及2MΩSBU下拉电阻。

?7. 版本更新?

• 2022年11月修订（Rev G）：优化术语一致性，更新MSL等级至1级（无限制回流）。

?8. 订购信息?

• 型号示例：TUSB564IRNQR（工业级）、TUSB564RNQT（商用级，卷带包装）。

?附件说明?
文档包含完整引脚定义、寄存器映射（如EQ增益配置、AUX嗅探控制）、眼图性能数据及封装尺寸图（WQFN-40）。
