?TUSB1044 USB Type-C? 10Gbps多协议双向线性重驱动器芯片总结

TUSB1044是一款 USB Type-C Alt 模式转接驱动器开关，支持高达 10Gbps 的数据速率。这款与协议无关的线性转接驱动器能够支持 USB Type-C Alt 模式接口，包括 DisplayPort。

该TUSB1044提供多级接收线性均衡，以补偿由于电缆和电路板走线损耗而导致的符号间干扰 （ISI）。采用 3.3V 单电源供电，适用于商业和工业温度范围。

TUSB1044的所有四个通道都是可逆的，使其成为可用于许多应用的多功能信号调节器。
*附件：tusb1044.pdf

特性

• 与协议无关的可逆 4 通道线性转接驱动器，支持高达 10Gbps
  • USB Type-C，带 USB 3.1 Gen 2 和 DisplayPort 2.1 作为备用模式
• 支持集成了 USB 3.1 和 DisplayPort 多路复用器的处理器，用于 Type-C 应用
• 支持 Type-C 电缆内部的信号调理
• SBU 信号的交叉点多路复用器
• 线性均衡在 4.05GHz 时高达 11dB
• 用于通道方向和均衡的 GPIO 和 I2C 控制
• 通过监控 USB 电源状态和监听 DP 链路训练进行高级电源管理
• 通过 GPIO 或 I2C 进行配置
• 支持热插拔
• 3.3V 单电源
• 工业温度：–40°C 至 85°C （TUSB1044I）
• 商业温度：0°C 至 70°C （TUSB1044）
• 4mm × 6mm、0.4mm 间距、40引脚QFN封装

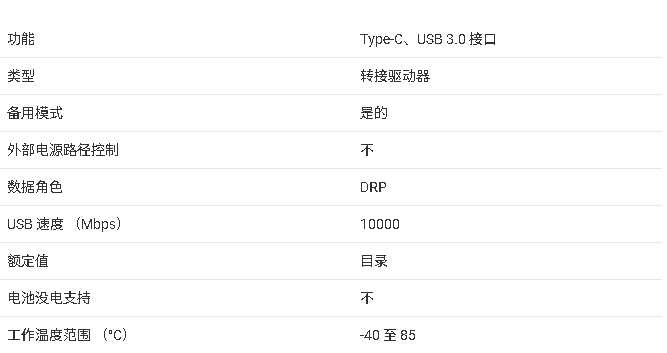

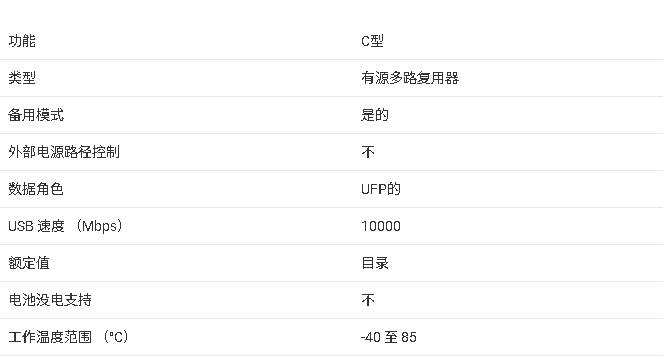

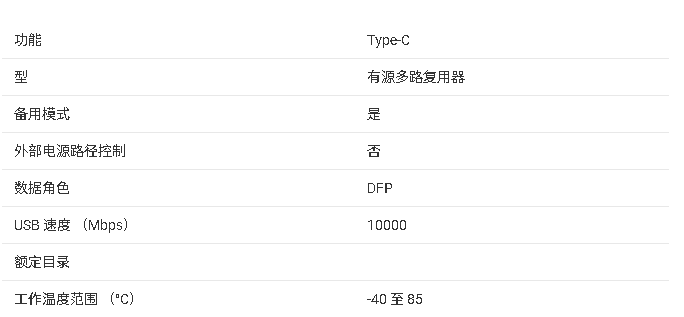

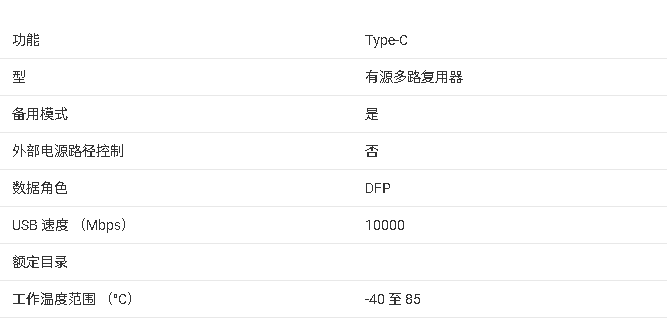

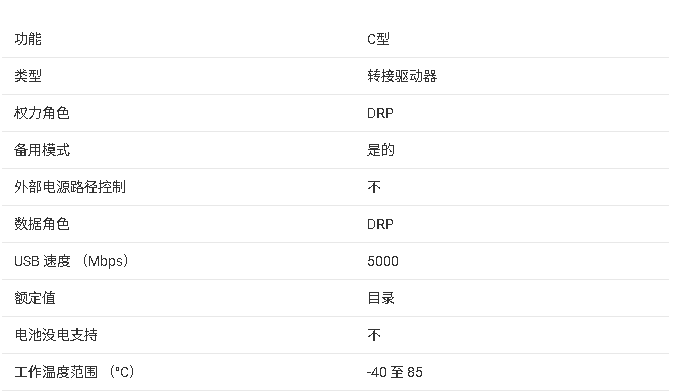

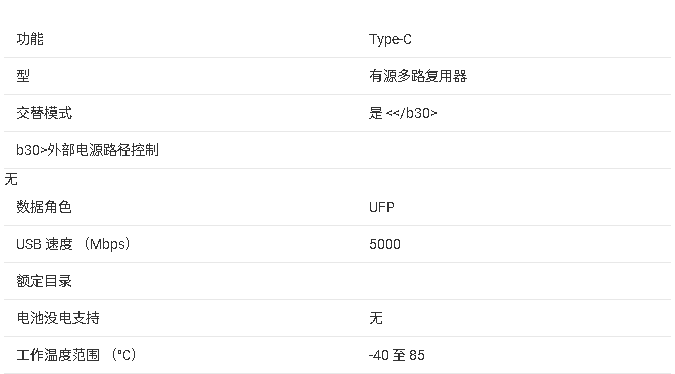

参数

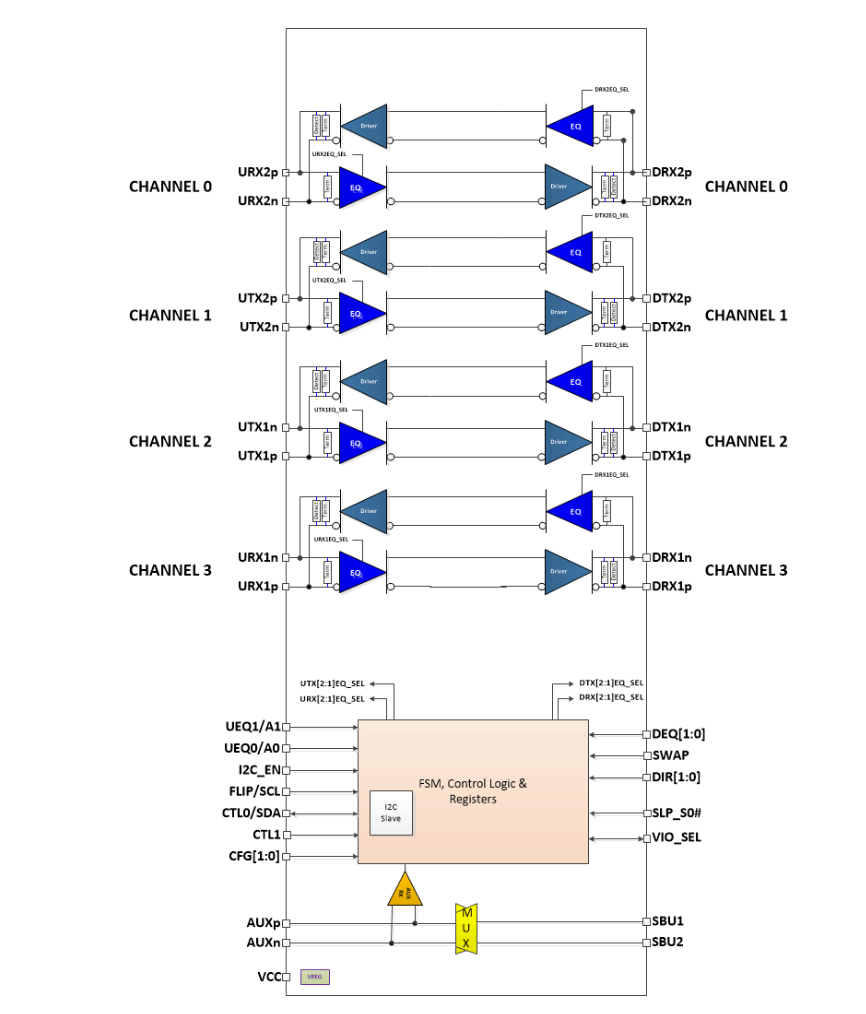

方框图

?1. 核心特性?

• ?协议无关性?：支持USB 3.1 Gen 2（10Gbps）和DisplayPort 2.1 Alt Mode，兼容可逆4通道线性重驱动。
• ?灵活配置?：通过GPIO或I2C控制通道方向、均衡增益及电源管理，支持热插拔。
• ?信号增强?：提供高达11dB的线性均衡（4.05GHz），支持交叉点复用SBU信号。
• ?电源管理?：单3.3V供电，支持工业级（-40°C至85°C）和商用级（0°C至70°C）温度范围。

?2. 应用场景?

• 平板电脑、笔记本、台式机及扩展坞的信号中继与优化。
• 用于Type-C电缆内部信号调理，提升长距离传输稳定性。

?3. 关键功能模块?

• ?USB 3.1支持?：全功率状态（U0-U3）兼容，自动检测LFPS（低频周期信号）并调整均衡。
• ?DisplayPort支持?：通过AUX信号监听动态管理4条DP通道的启用/禁用，支持UHBR10（10Gbps）速率。
• ?自定义Alt Mode?：可配置为2或4通道自定义协议传输。

?4. 封装与引脚?

• ?封装?：40引脚QFN（4mm×6mm，0.4mm间距），底部带散热焊盘。
• ?关键引脚?：
  • 差分信号通道（URX/UTX/DRX/DTX）
  • 控制引脚（CTL0/1、FLIP、DIR0/1）
  • 电源管理（SLP_S0#、HPDIN）

?5. 电气特性?

• ?功耗?：USB 3.1模式典型297mW，USB+DP模式578mW。
• ?ESD防护?：HBM ±5000V，CDM ±1500V。
• ?信号完整性?：支持差分电压范围200-2000mVpp，抖动性能满足USB3.1 Gen2规范。

?6. 设计支持?

• ?布局建议?：差分对需保持90Ω阻抗，长度匹配误差≤2mil，避免过孔和弯折。
• ?典型电路?：需配置AC耦合电容（220nF-330nF）和终端电阻（100kΩ/1MΩ）。

?7. 文档与版本?

• 数据手册版本：SLLSF47D（2024年4月修订），包含完整的寄存器映射、时序图和机械尺寸。

该芯片通过灵活的硬件/软件配置，显著提升Type-C接口在高速数据传输中的信号质量，适用于多协议兼容的高性能设备设计。
