?TUSB546A-DCI 技术文档总结

TUSB546A-DCI 是一款 VESA USB Type-C? Alt 模式重驱动开关，支持高达 5 Gbps 的 USB 3.1 数据速率和高达 8.1 Gbps 的 DisplayPort 1.4，用于面向下游的端口（主机）。该器件用于 USB Type-C 标准版本 1.1 上 VESA DisplayPort Alt 模式的配置 C、D、E 和 F。这种与协议无关的线性转接驱动器还能够支持其他 USB Type-C Alt 模式接口。

TUSB546A-DCI 提供多级接收线性均衡，以补偿由于电缆和电路板走线损耗而导致的符号间干扰 （ISI）。采用 3.3V 单电源供电，具有商业温度范围和工业温度范围。
*附件：tusb546a-dci.pdf

特性

• USB Type-C交叉点开关支持
  • USB 3.1 SS + 2 个 DP 通道
  • 4 个 DP 通道
• USB 3.1 Gen1 高达 5 Gbps
• DisplayPort? 1.4 高达 8.1 Gbps （HBR3）
• VESA DisplayPort alt 模式 DFP 重驱动交叉点开关，支持 c、d、e 和 f 配置
• 超低功耗架构
• 具有高达 14 dB 均衡的线性转接驱动器
• 对 DisplayPort 链路训练透明
• 自动 LFPS 去加重控制，满足 USB 3.1 认证要求
• 通过 GPIO 或 I 进行配置^2^C
• USB Type-C? 上的英特尔专有 DCI 功能，用于封闭式机箱调试
• 支持热插拔
• 工业温度范围：-40?C 至 85?C （TUSB546AI-DCI）
• 商业温度范围：0?C 至 70?C （TUSB546A-DCI）
• 4 mm x 6 mm、0.4 mm 间距 WQFN 封装

参数

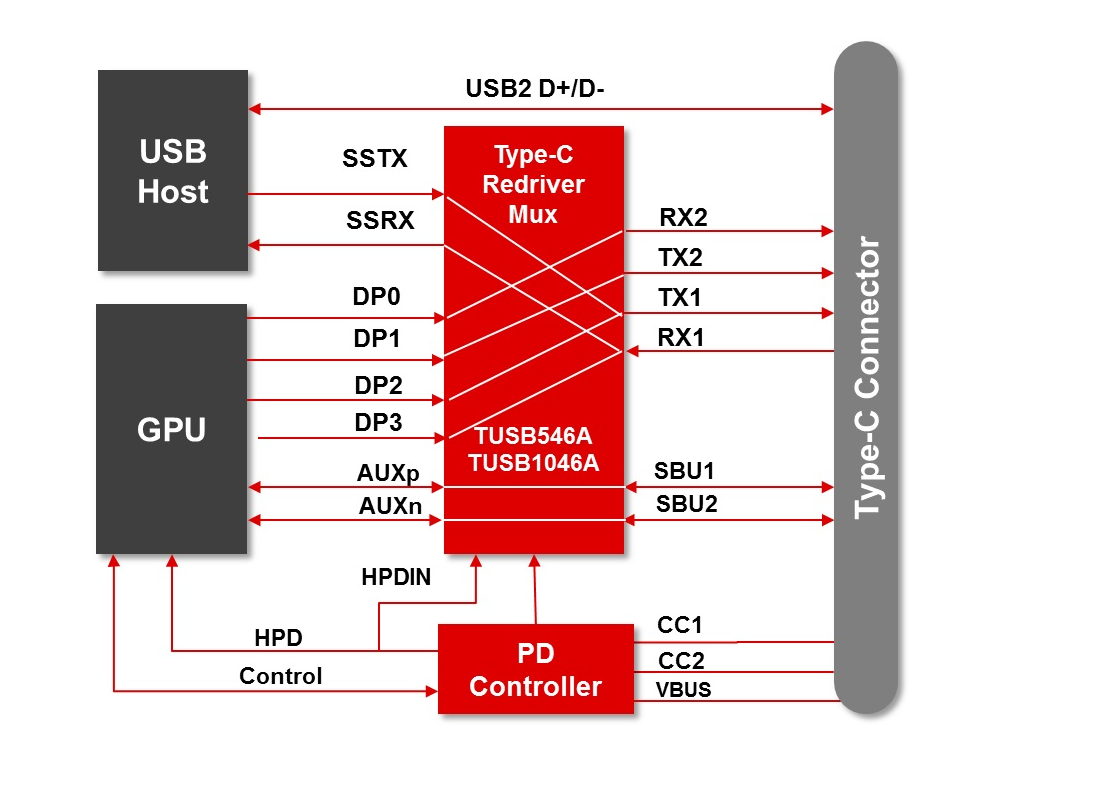

方框图

?1. 产品概述?
TUSB546A-DCI 是一款支持USB Type-C? DP ALT模式的线性重驱动交叉点开关芯片，由德州仪器（TI）设计，适用于USB 3.1 Gen1（5 Gbps）和DisplayPort 1.4（8.1 Gbps HBR3）信号传输。主要特性包括：

• 支持VESA DisplayPort Alt Mode配置（C/D/E/F）。
• 工业级（-40°C至85°C）和商用级（0°C至70°C）温度范围。
• 4×6 mm WQFN封装，0.4 mm引脚间距。

?2. 核心功能?

• ?USB 3.1支持?：
  • 兼容Gen1数据速率（5 Gbps），支持U0/U1/U2/U3电源状态。
  • 自动LFPS（低频周期信号）检测与去加重控制。
• ?DisplayPort支持?：
  • 4通道DP 1.4，支持HBR3速率（8.1 Gbps）。
  • 通过AUX通道监听实现动态通道管理（基于LANE_COUNT_SET和SET_POWER_STATE寄存器）。
• ?线性均衡技术?：
  • 提供高达14 dB的接收端均衡（EQ），补偿PCB和电缆损耗。
  • 独立控制USB/DP通道的EQ增益（通过引脚或I2C寄存器配置）。

?3. 工作模式?

• ?GPIO模式?（I2C_EN=0）：
  • 通过CTL0/CTL1/FLIP引脚配置USB/DP模式组合（如USB+2 Lane DP或4 Lane DP）。
• ?I2C模式?（I2C_EN≠0）：
  • 通过寄存器控制功能（如EQ增益、AUX通道映射、电源管理）。
  • 支持16种I2C从机地址（由DPEQ0/A1和SSEQ0/A0引脚电平决定）。

?4. 关键参数?

• ?电源?：单3.3 V供电，典型功耗：
  • USB模式：335 mW（活动状态），0.85 mW（关闭状态）。
  • DP模式：660 mW（4通道活动）。
• ?时序特性?：
  • USB电气空闲进入/退出延迟：10 ns（U0→U1），10 ?s（U2/U3→U0）。
  • AUX开关延迟：≤400 ps。

?5. 应用场景?

• 平板电脑、笔记本、台式机及扩展坞的Type-C接口信号增强。
• 支持Intel DCI（Direct Connect Interface）用于封闭机箱调试。

?6. 设计支持?

• 提供布局指南（如90 Ω差分阻抗控制、最小化过孔数量）。
• 典型应用电路包含AC耦合电容（100 nF）和AUX通道偏置电阻（100 kΩ）。

?7. 文档更新?

• 最新修订版本：SLLSF14B（2019年5月更新），包含引脚描述修正和寄存器默认值调整。

该文档为硬件设计人员提供了完整的电气特性、配置方法和应用示例，适用于高速信号完整性优化的系统设计。
