?TUSB546-DCI 技术文档总结

TUSB546-DCI 是一款 VESA USB Type-C? Alt 模式重驱动开关，支持高达 5 Gbps 的 USB 3.1 数据速率和高达 8.1 Gbps 的 DisplayPort 1.4，用于下行端口（主机）。该器件用于 USB Type-C 标准版本 1.1 上 VESA DisplayPort Alt 模式的配置 C、D、E 和 F。这种与协议无关的线性转接驱动器还能够支持其他 USB Type-C Alt 模式接口。

TUSB546-DCI 提供多级接收线性均衡，以补偿由于符号间干扰 （ISI） 导致的电缆和电路板走线损耗。采用 3.3 V 单电源供电，适用于商业温度范围和工业温度范围。
*附件：tusb546-dci.pdf

特性

• USB Type-C 交叉点开关支持：
  • USB 3.1 SS + 2 DP 通道
  • 4 个 DP 通道
• USB 3.1 Gen1 高达 5 Gbps
• DisplayPort 1.4 高达 8.1 Gbps （HBR3）
• VESA DisplayPort alt 模式 DFP 重驱动交叉点开关，支持 c、d、e 和 f 配置
• 超低功耗架构
• 具有高达 14 dB 均衡的线性转接驱动器
• 对 DisplayPort 链路训练透明
• 自动 LFPS 去加重控制，满足 USB 3.1 认证要求
• 通过 GPIO 或 I 2C 进行配置
• 支持热插拔
• 工业温度范围：-40°C 至 85°C （TUSB546I-DCI）
• 商业温度范围：0°C 至 70°C （TUSB546-DCI）
• 4 mm × 6 mm、0.4 mm 间距 WQFN 封装

参数

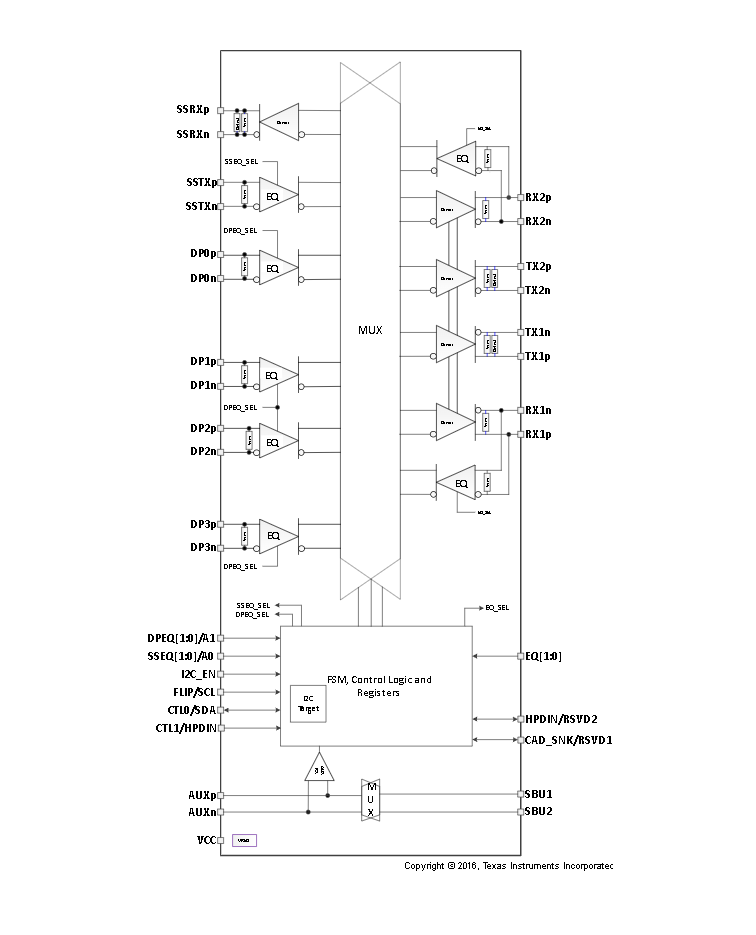

方框图

?1. 产品概述?
TUSB546-DCI 是德州仪器（TI）推出的USB Type-C? DP ALT模式线性重驱动交叉点开关，支持以下特性：

• ?接口兼容性?：USB 3.1 Gen1（5 Gbps）和DisplayPort 1.4（8.1 Gbps HBR3）。
• ?工作模式?：支持VESA DisplayPort Alt Mode配置C/D/E/F，可通过GPIO或I2C配置。
• ?封装?：4 mm × 6 mm 40引脚WQFN，商用（0°C至70°C）和工业级（-40°C至85°C）温度范围。

?2. 核心功能?

• ?信号增强?：线性重驱动技术补偿通道插入损耗，支持14 dB均衡（DisplayPort）和11 dB均衡（USB 3.1）。
• ?多路复用?：灵活切换USB 3.1和DisplayPort信号路径，支持2/4 Lane DP与USB 3.1的组合模式。
• ?低功耗设计?：待机功耗低至0.85 mW（关闭模式），动态功耗优化（如U2/U3状态）。

?3. 关键特性?

• ?自动AUX嗅探?：通过监测DPCD寄存器动态启用/禁用DP通道以节省功耗。
• ?I2C/GPIO控制?：支持寄存器编程（EQ设置、模式切换）或引脚直接配置。
• ?热插拔支持?：集成HPD（Hot Plug Detect）管理，符合USB 3.1认证要求。

?4. 应用场景?

• ?主机设备?：笔记本电脑、平板电脑、台式机。
• ?扩展坞?：支持多显示器输出的Type-C扩展坞。

?5. 设计支持?

• ?布局建议?：差分对阻抗控制（90 Ω±15%）、等长匹配（±2 mil）、减少过孔和弯折。
• ?电源要求?：3.3 V单电源，推荐0.1 μF去耦电容。

?6. 文档更新与支持?

• 可通过TI官网订阅更新，获取最新修订版本（如SLLSEV7E，2023年3月修订）。
• 提供I2C寄存器映射（地址0x0A-0x22）详细说明，支持自定义配置。

?附件说明?
当前文档为完整数据手册，包含电气特性、时序图、封装尺寸及典型应用电路图。
