?TUSB1046-DCI 技术文档总结

TUSB1046-DCI 是一款 VESA USB Type-C? Alt 模式重驱动开关，支持高达 10 Gbps 的 USB 3.1 数据速率和高达 8.1 Gbps 的 DisplayPort 1.4，用于下行端口（主机）。该器件用于 USB Type-C 标准版本 1.1 上 VESA DisplayPort Alt 模式的配置 C、D、E 和 F。这款与协议无关的线性转接驱动器还能够支持其他 USB Type-C Alt 模式接口。

TUSB1046-DCI 提供多级接收线性均衡，以补偿由于符号间干扰 （ISI） 引起的电缆和电路板走线损耗。该器件采用 3.3 V 单电源供电，具有商业温度范围和工业温度范围。
*附件：tusb1046-dci.pdf

特性

• USB Type-C交叉点开关支持
  • USB 3.1 SSP + 2 个 DisplayPort 通道
  • 4 个 DisplayPort 通道
• USB 3.1 Gen 1/Gen 2 高达 10 Gbps
• DisplayPort 1.4 高达 8.1 Gbps （HBR3）
• VESA DisplayPort Alt 模式 DFP 重驱动交叉点开关，支持 C、D、E 和 F 配置
• 超低功耗架构
• 具有高达 14 dB 均衡的线性转接驱动器
• 对 DisplayPort 链路训练透明
• 自动 LFPS 去加重控制，满足 USB 3.1 认证要求
• 通过 GPIO 或 I 进行配置^2^C
• 支持热插拔
• 工业温度范围：?40°C 至 85°C （TUSB1046I-DCI）
• 商业温度范围：0°C 至 70°C （TUSB1046-DCI）
• 4 mm × 6 mm、0.4 mm 间距 WQFN 封装

参数

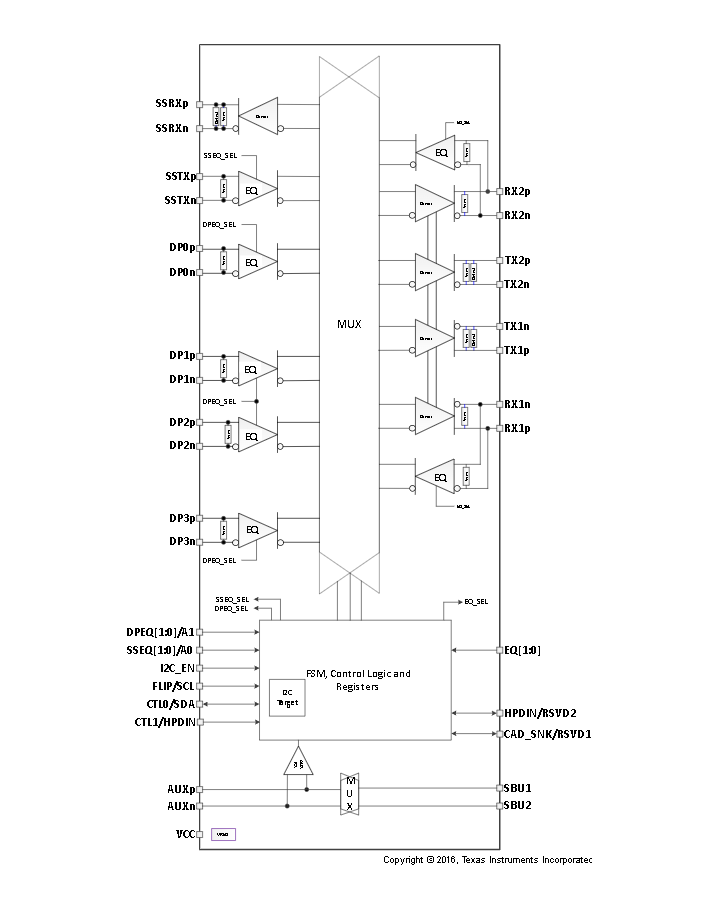

方框图

?1. 产品概述?
TUSB1046-DCI 是德州仪器（TI）推出的USB Type-C? DisplayPort? ALT模式线性重驱动交叉开关芯片，支持以下特性：

• ?协议支持?：USB 3.1 Gen1/Gen2（10 Gbps）和DisplayPort 1.4（8.1 Gbps HBR3）。
• ?工作模式?：支持VESA DisplayPort Alt Mode配置C/D/E/F，可灵活切换USB 3.1与DisplayPort通道组合。
• ?封装?：4 mm × 6 mm 40引脚WQFN，商用（0°C至70°C）和工业级（-40°C至85°C）温度范围可选。

?2. 核心功能?

• ?信号增强?：
  • 线性重驱动技术补偿PCB和电缆的插入损耗（最高14 dB均衡）。
  • 支持自动LFPS去加重控制，满足USB 3.1认证要求。
• ?多模式切换?：
  • 通过GPIO或I2C配置，支持USB 3.1单端口、USB+2 Lane DP或4 Lane DP模式。
  • 支持AUX通道嗅探（snooping），动态管理DP通道启用状态以节省功耗。

?3. 关键参数?

• ?电源?：单3.3 V供电，典型功耗：
  • USB模式：335 mW（活动状态），0.85 mW（关闭状态）。
  • DP模式：660 mW（4 Lane活动）。
• ?电气特性?：
  • 差分阻抗90 Ω，支持AC耦合电容（75–265 nF）。
  • 支持16级可编程接收均衡（EQ），独立控制各通道。

?4. 应用场景?

• ?终端设备?：平板、笔记本、台式机、扩展坞。
• ?典型设计?：
  • 主机端：连接GPU和Type-C接口，补偿长PCB走线损耗（如12英寸FR4板）。
  • 支持I2C控制（地址可配置）或GPIO直接控制。

?5. 文档结构?

• ?详细章节?：引脚定义、电气规格、时序要求、寄存器映射（I2C控制）、布局指南等。
• ?修订历史?：2023年1月更新，优化DP接收器AC耦合电容值至265 nF，并调整术语表述。

?6. 设计支持?

• ?布局建议?：差分对需严格匹配长度（±2 mil），避免跨层分割，最小化过孔。
• ?参考设计?：提供典型电路图及眼图性能数据（如HBR3下8.1 Gbps眼图）。

?附件说明?
当前文档为完整数据手册，包含技术参数、功能框图、寄存器配置及封装尺寸图（如WQFN-40引脚布局）。
