TPSM82823 5.5V 输入、3A 降压模块，带集成电感器数据手册

TPSM8282x 器件系列包括 1A、2A 和 3A 降压转换器 MicroSiP? 电源模块，这些模块针对小尺寸解决方案和高效率进行了优化。
*附件：tpsm82823.pdf

电源模块集成了同步降压转换器和电感器，以简化设计、减少外部元件并节省 PCB 面积。TPSM8282x 提供两种版本。第一个包括自动进入的省电模式，可在非常轻的负载下保持高效率，以延长系统电池运行时间。第二个版本是 TPSM8282xA，在强制 PWM 中运行，在所有电流下保持连续导通模式，以最大限度地减少输出纹波。在 PWM 模式下，转换器以 4MHz 的标称开关频率工作。

在省电模式下，该器件的典型静态电流为 4μA。使用 DCS-Control 拓扑，该器件可实现出色的负载瞬态性能和精确的输出电压调节。支持排序配置的 EN 和 PG 引脚带来了灵活的系统设计。集成的软启动减少了输入电源所需的浪涌电流。过热保护和打嗝短路保护提供了强大可靠的解决方案。

特性

• 1.1 mm 高度 MicroSiP? 功率模块
• 符合 CISPR 11 B 类标准
• 效率高达 95%
• 2.4V 至 5.5V 输入电压范围
• 0.6V 至 4V 可调输出电压
• 提供固定输出电压：1.2V、1.8V、2.5V 和 3.3V
• 4μA 工作静态电流
• DCS 控制拓扑
• 省电模式选项可用于轻负载效率
• 强制 PWM 选项可用于 CCM作
• 100% 占空比，实现最低压差
• 打嗝短路保护
• 输出放电
• 带窗口比较器的电源良好输出
• 集成软启动
• 过热保护
• PSPICE 模型可用于：TPSM82821、TPSM82822 和 TPSM82823
• 2.0 mm × 2.5 mm × 1.1 mm 10 引脚 μSiL 封装
• 12 毫米^2^总解决方案尺寸（固定输出电压版本）

参数

方框图

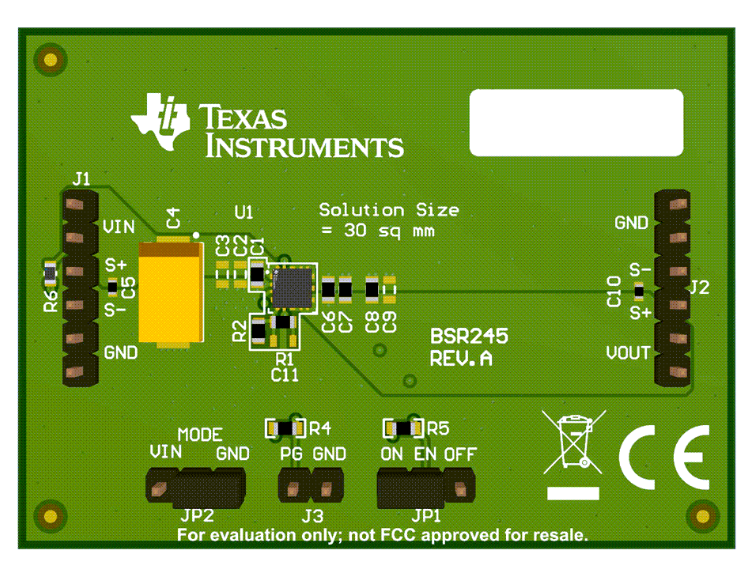

1. 产品概述

TPSM82823 是一款高效率降压转换器 MicroSiP? 电源模块，集成了同步降压转换器和电感器，提供 1A、2A 和 3A 的输出电流选项。该模块具有 CISPR 11 Class B 认证，支持高达 95% 的效率，并集成了多种保护功能。

2. 主要特性

• ?高效率?：最高可达 95%。
• ?宽输入电压范围?：2.4V 至 5.5V。
• ?可调输出电压?：0.6V 至 4V（可调），固定输出电压选项包括 1.2V、1.8V、2.5V 和 3.3V。
• ?低静态电流?：4?A（典型值）。
• ?集成电感器?：简化设计，减少外部组件。
• ?多种保护功能?：包括过温保护、短路保护（hiccup 模式）、输出放电等。
• ?小尺寸封装?：2.0mm × 2.5mm × 1.1mm 的 10-pin ?SiL 封装。
• ?多种工作模式?：包括功率节省模式和强制 PWM 模式。

3. 功能描述

• ?DCS-Control 拓扑?：结合滞环、电压和电流模式控制的优点，实现高效率和高性能。
• ?软启动?：减少启动时的浪涌电流，保护输入电源。
• ?电源良好（PG）输出?：具有窗口比较器，用于指示输出电压状态。
• ?输出放电功能?：在关断时自动放电输出电容，确保安全。
• ?动态相位调整?：根据负载电流自动调整相位数量，提高效率。

4. 应用领域

• 光学模块
• 机器视觉
• 工业 PC
• PLC
• 有线网络

5. 电气特性

• ?输入电压范围?：2.4V 至 5.5V。
• ?输出电压范围?：0.6V 至 4V（可调），或固定输出电压选项。
• ?输出电流?：1A、2A 或 3A。
• ?开关频率?：PWM 模式下为 4MHz。
• ?效率?：在多种条件下可达 90% 以上。

6. 热特性

• ?热阻?：RθJA 为 92.6°C/W（典型值）。
• ?结温范围?：-40°C 至 125°C。

7. 封装与尺寸

• ?封装类型?：10-pin ?SiL。
• ?尺寸?：2.0mm × 2.5mm × 1.1mm。
