中图仪器

深圳市中图仪器股份有限公司是一家高新技术企业，致力于全尺寸链精密测量仪器及设备的研发、生产和销售。

3.5k 内容数 99w+ 浏览量 171 粉丝

测长机图片

长度测量 光栅尺 精密仪器
型号： SJ5100

--- 产品参数 ---

  • 注释 更多详细产品信息，请联系我们获取

--- 产品详情 ---

SJ5100系列高精度光栅测长机采用的高精度光栅式大量程接触式测量是一种很好的长度测量方式，具有精度高、使用方便、功能强等优点，能够检定精密量具、精密量规，如用于校准各类螺纹（光面）环规、螺纹（光面）塞规、千分尺、卡尺、卡规、塞尺、量块、百分表、千分表、花键规等等。



常规系列



SJ5100测长机通过高精密研磨导轨保证测量行走的高稳定性及直线度，采用进口高精度光栅测量系统记录接触测量中长度方向坐标，由由计算机将数据与测力装置、温度传感器的反馈数据及阿贝误差修正数据进行合成（由于导轨较高的直线度，因此仪器由于阿贝误差修正造成的不确定度很小，从而达到较高的测量精度）。按被测件参数的相关定义及公式进行分析，计算获得相关长度参数。整个测量过程不超过3分钟，检测结束后自动生成检定结果。



产品图片











应用图片

检测齿轮



量块校准



两点内径千分尺校准



为你推荐

产品 文章 方案 资料

  • 精密粗糙度轮廓度测量仪2025-08-26 14:21

    产品型号：SJ5800系列 注释：如有疑问或需要更多详细信息，请随时联系中图仪器咨询。

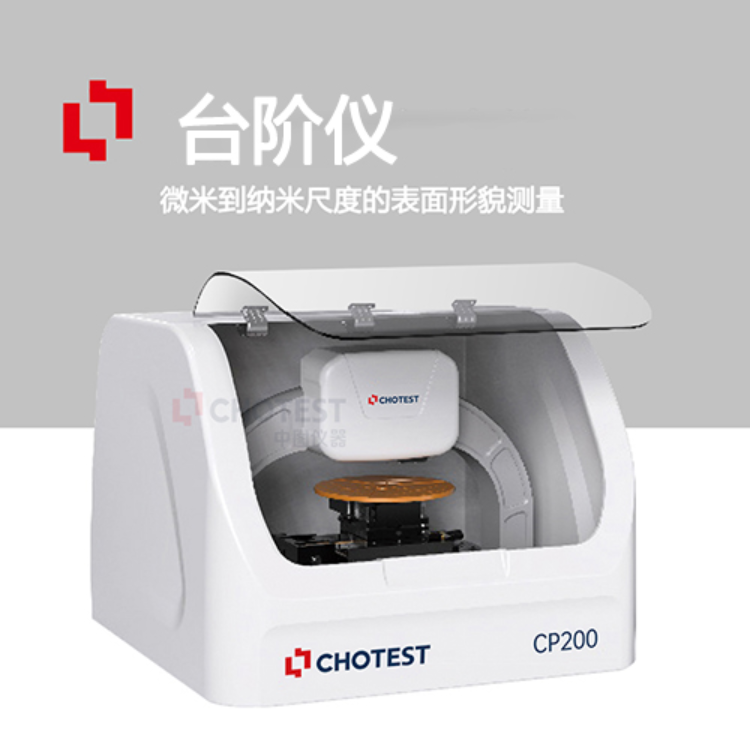

  • 探针式台阶高度测量仪2025-08-26 14:19
