PO系列CNC机床测头在线测量系统可安装在大多数数控机床上，针对尺寸偏差自动进行机床及刀具的补偿，加工精度高。不需要工件来回运输和等待时间，能自动测量、自动记录、自动校准，达到降低人力成本、提高机床加工精度和效率的目的，是生产加工中的重要质量控制手段。
机床测头功能
1. 工件坐标设置：设置工件原点，修正工件坐标系，确定毛坯加工量。
2. 零件找正：工件找正，判定工件装夹定位是否准确，是否夹紧变形。
3. 尺寸测量：台阶高测量、尺寸测量、直径测量。
4. 位置测量：孔间距测量、垂直度测量、位置度测量、角度测量等。
5. 曲面测量：叶片形状测量、模具曲面测量、复杂形状测量。
6. 序后检测：工件测量完成，尺寸超差报警，修正刀补。
7. 工件有无判断。

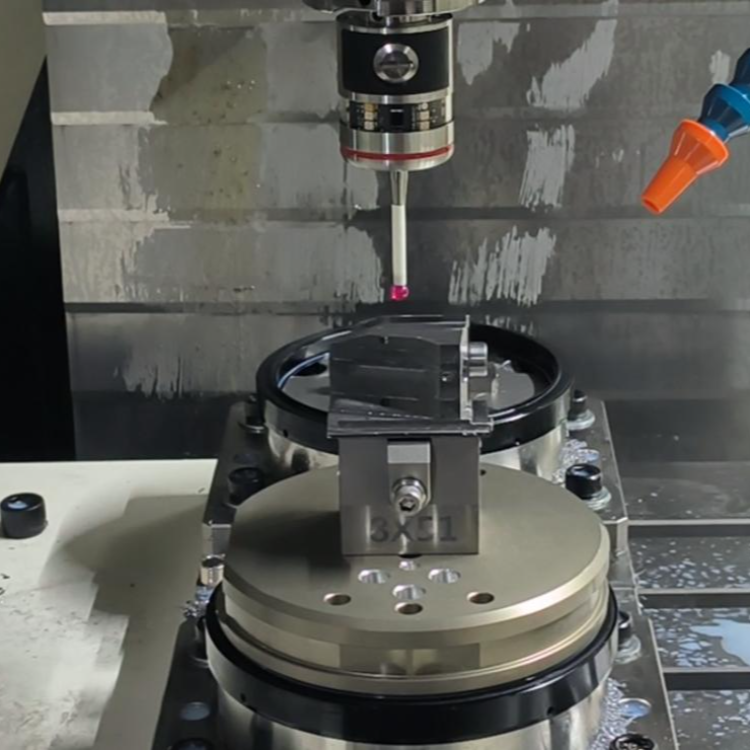

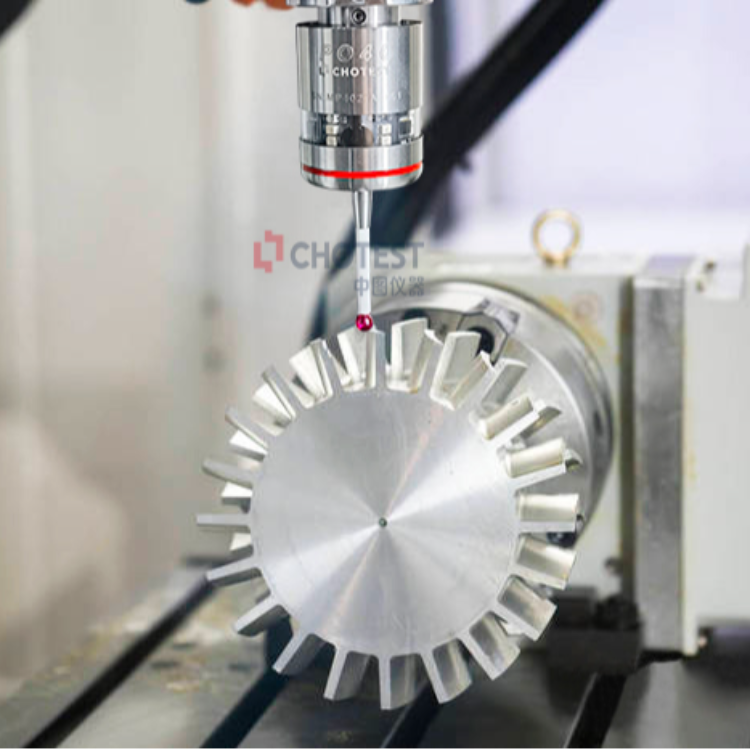

PO40CNC机床测头在线测量系统是一款具有 3 维 5 向探测功能的红外触发机床测头，具有体积小、精度高、传输稳定、兼容性强等特点。广泛应用于 3 轴、5 轴加工中心，以及车铣复合加工中心。使用机床测头，可以轻松实现找正定位、分中、在机测量，提高生产效率。
产品特点
? 红外调制传输
设计的红外调制传输功能，抗杂光干扰能力强。传输覆盖范围大，XY平面覆盖角度360°，Z方向覆盖角度±85°，直线传输距离可达5m（标准功耗）。
? 高重复精度、超长寿命
2δ<1.0 μm，触发寿命超过1000万次。
多种开启/关闭方式
默认使用M代码开启/关闭测头。当机床端口未准备好时，也可使用接收器自动开启及测头延时关闭功能。
? 高电池寿命
特殊的低功耗设计，保证电池可连续使用150小时（5%的使用率下使用90天以上），当选择低功率模式时，电池寿命更长。
? 直观的测头诊断指示灯
提供唤醒/关闭、就位/触发及电池状态信息，判定测头当前状态，使用更方便，安全性更高。
? 使用兼容性
与主流产品用法相同，方便客户使用。
? 测头密封
复合IPX8，适应于各种恶劣的机床加工环境。
3D测量软件
PO40CNC机床测头在线测量系统可与中图在机测量软件配合使用，自动生成测量程序，提供3D测量数据及分析报告。
保证数控生产质量的同时，批量地高速地生产，使企业在进行数控加工时废品率得到有效控制，并且由于生产周期得到缩短，使得企业在成本得到了有效的降低。
新能源汽车行业应用案例
在新能源汽车电池组件加工过程中，PO系列机床测头能够有效提升产品合格率、提高自动化程度，为企业降本增效。
1、新能源汽车电池组件——电池包外壳
客户简介：华南地区某客户，主要生产新能源汽车动力电池组，该产品使用了大型的龙门铣机床，Fanuc/西门子数控系统；
客户痛点：新能源电池包外壳来料厚度、平面高度不均，在大型的龙门铣机床加工时，不能保证产品倒角大小一致和平面高度均匀，导致出现产品过切、加工不到位等问题；
中图仪器方案：引入中图仪器机床测头，实现在机检测：加工前测量工件平面高度，根据工件平面高度误差值，进行Z向刀补自动补偿；
改善效果：自动补偿加工，产品平面高度、倒角大小均匀，提升生产良率、降本增效，提高自动化程度，客户非常满意。
2、新能源汽车电池组件——模组铝件
客户简介：西部地区某客户，主要生产锂动力电池结构件，该产品使用了中型CNC加工中心机床，西门子数控系统；
客户痛点：加工新能源电池模组铝件时，由于工件较长，加工摆放的位置有一定的误差，导致加工钻孔出现位置偏差，报废率高；
中图仪器方案：引入中图仪器机床测头，采取零件找正功能，超差防呆并根据工件摆放角度误差值，进行自动补偿加工。
改善效果：采取零件找正功能，快速自动找正工件的加工原点，提高加工精度、自动化程度和生产良率，客户非满意。
规格指标
型号：PO40
