三坐标测量技术解析：从基础原理到斜孔测量难点突破

基础原理

三坐标测量仪（Coordinate Measuring Machine，CMM）这种集机械、电子、计算机技术于一体的三维测量设备，其核心技术原理在于：当接触式或非接触式测头接触感应到工件表面时，测量系统会瞬间记录三个坐标轴光栅尺的精确位置数据，形成空间点坐标（X，Y，Z）。通过在X、Y、Z三个相互垂直的坐标轴上移动精密测头，采集工件表面的空间坐标点，再通过专业软件系统计算出几何尺寸、形位公差等关键参数。

三坐标测量仪通过数学建模和算法处理的海量点数，会重构成工件的三维数字模型，从而实现从简单几何元素（点、线、面）到复杂曲面、自由曲面的精确测量。适用于各行各业中，如：

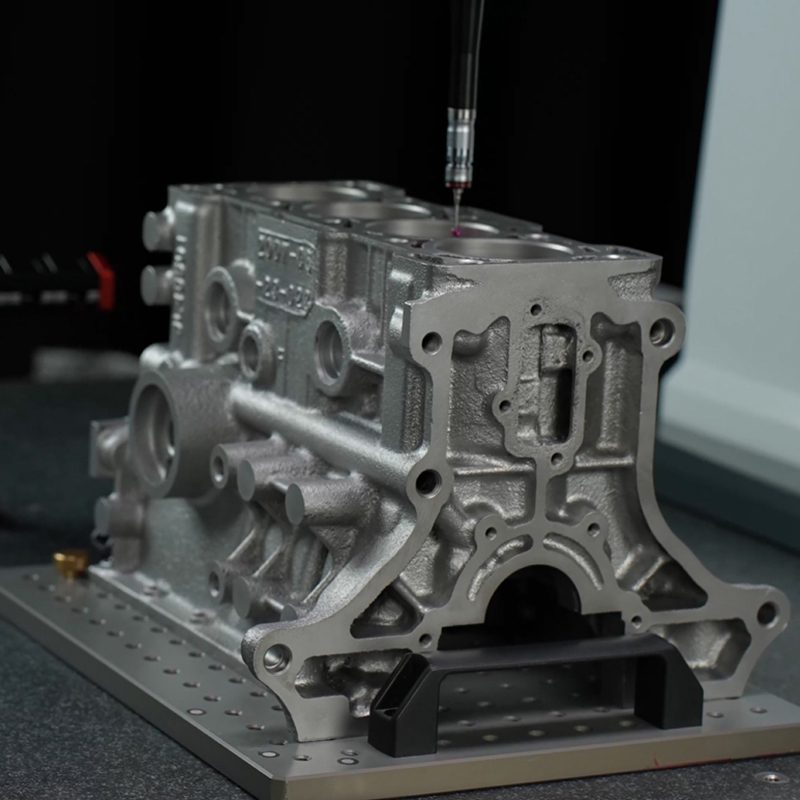

1、汽车制造中，三坐标测量仪参与了发动机缸体的曲轴孔同轴度、缸盖气门导管孔位置度等关键参数的检测环节；

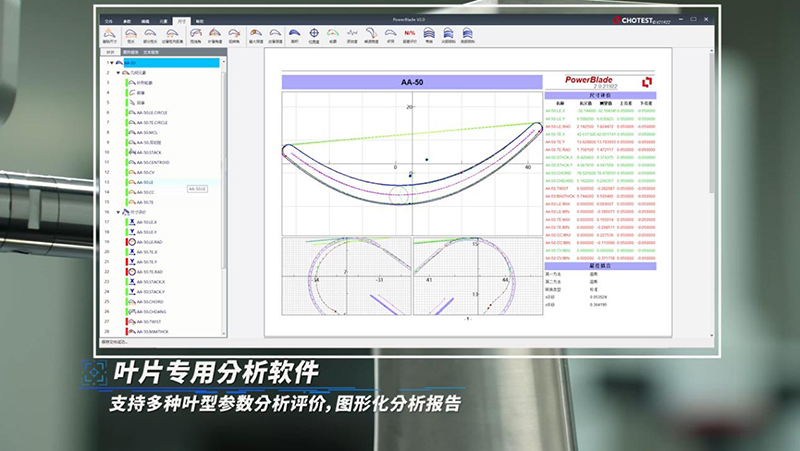

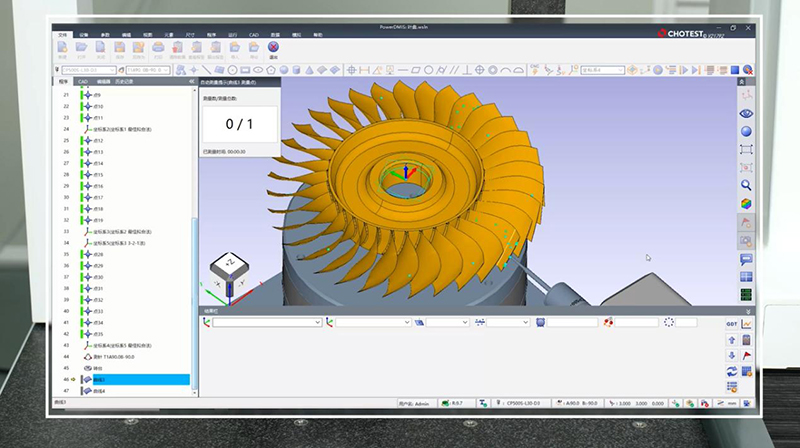

2、在对测量精度要求更苛刻的航空航天领域，三坐标测量仪通过高精度扫描测头和转台智能协同扫描数万个点位，构建叶片三维模型，再通过专用分析软件PowerBlade全面评价前/后缘、叶型轮廓、弦长、弦线角、位置度、最大厚度、边缘厚度、波纹度、扭转角等关键参数指标，实现了复杂曲线连续、高速、无死角扫描，完整捕捉叶背/叶盆型线、前/后缘、榫头榫槽等全尺寸特征，确保每片叶片的轮廓精度控制在±0.005mm以内。

3、在半导体行业中，无论是简单轴套还是复杂异形件，三坐标测量仪全面覆盖半导体设备各类核心部件的检测需求。

三坐标测量技术难点：斜孔测量

汽车发动机斜油孔、气门导管孔等结构通常与基准面呈30°-60°夹角，传统方法难以精确测量。斜孔测量技术难点就在于：

1法矢方向约束：测量时测头必须沿斜孔轴线方向（法矢方向）触测，否则会产生投影误差；

2坐标系转换：工件随意放置时，斜孔坐标系与机床坐标系存在空间角度偏差；

3测头运动限制：固定式测头无法自由旋转，难以对准倾斜表面。

行业解决方案

1、测头旋转技术

高端测量仪配置360°旋转测座，如ACH100S全自动旋转测座，通过自动调整A角/B角方向，使测针始终沿斜孔法线方向触测；

2、坐标系智能找正

对无法旋转的测头系统，采用3-2-1找正原理，迭代和最佳拟合创建坐标系：

（1）测量基准平面（3点确立Z轴）

（2）测量基准直线（2点确立X轴）

（3）测量基准原点（1点确立坐标系）

（4）再通过二维旋转计算，将机床坐标系转换至工件坐标系。

3、虚拟补偿算法

专业测量软件基于空间几何变换原理，通过矩阵运算补偿角度偏差，使固定测头也能实现±0.005°的角度测量精度。

斜孔测量领域的前沿突破集中在五轴联动测量系统，通过集成转台（A、C轴）和三坐标轴（X、Y、Z），实现测头连续定位，使复杂曲面测量效率提升40%以上。“没有准确测量，就没有精确制造”，三坐标测量技术将持续突破测量极限，为高端制造保驾护航。

本文内容由行业技术专家基于公开资料整理，仅供学习交流。具体设备操作请参考设备厂商提供的技术手册。
