?LMK00804B 低偏斜1:4多路复用差分/LVCMOS至LVCMOS/TTL扇出缓冲器技术文档总结

LMK00804B是一个低偏斜、高性能的时钟扇出缓冲器，可以向上分布 从两个可选电平之一到四个LVCMOS/LVTTL输出（3.3V、2.5V、1.8V或1.5V电平） 输入，可以接受差分或单端输入。时钟使能输入为 内部同步，以消除时钟使能时输出上的欠幅或毛刺脉冲 终端被断言或取消断言。当时钟为时钟时，输出保持在逻辑低电平状态 禁用。单独的输出使能端子控制输出是处于活动状态还是 高阻抗状态。低附加抖动和相位本底噪声，并保证输出和 零件间偏斜特性使该LMK00804B非常适合要求高 性能和可重复性。
*附件：lmk00804b.pdf

特性

• 4个LVCMOS/LVTTL输出，输出阻抗为7 Ω
  • 附加抖动：0.04 ps RMS（典型值）@ 125 MHz
  • 本底噪声：–166 dBc/Hz（典型值）@ 125 MHz
  • 输出频率：350 MHz（最大值）
  • 输出偏斜：35 ps（最大值）
  • 零件间偏斜：700 ps（最大值）
• 两个可选输入
  • CLK、nCLK 对接受 LVPECL、LVDS、
    HCSL、SSTL、LVHSTL 或 LVCMOS/LVTTL
  • LVCMOS_CLK 接受 LVCMOS/LVTTL
• 同步时钟使能
• 核心/输出电源：
  • 3.3 伏/3.3 伏
  • 3.3 伏/2.5 伏
  • 3.3 伏/1.8 伏
  • 3.3 伏/1.5 伏
• 封装：16引脚TSSOP
• 工业温度范围：–40?C 至 +85?C

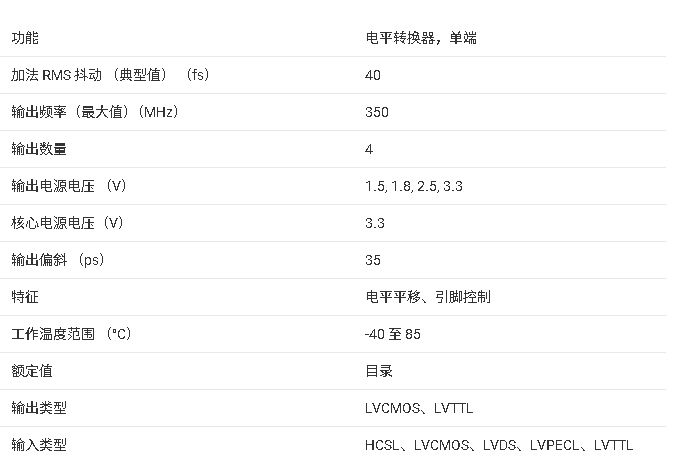

参数

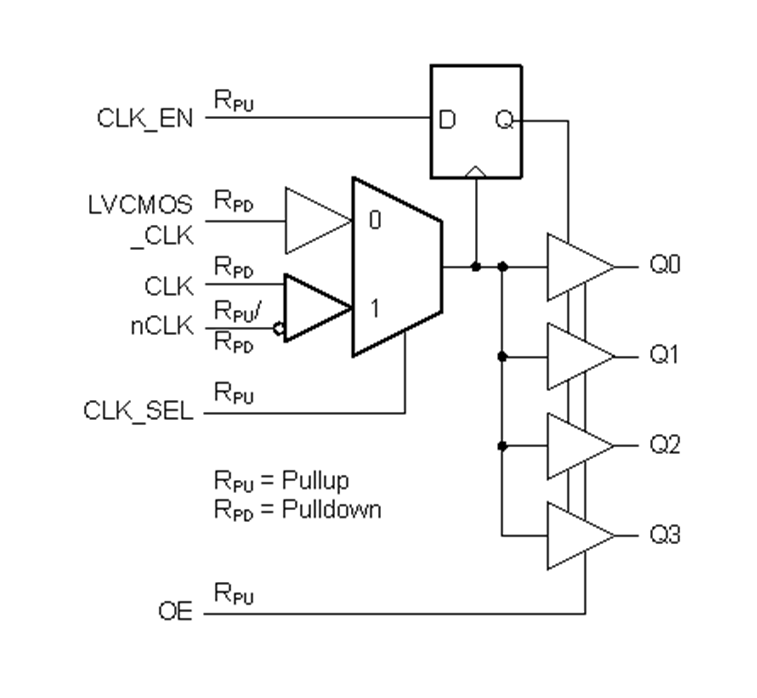

方框图

?1. 核心特性?

• ?输出配置?：4路LVCMOS/LVTTL输出，阻抗7Ω，支持3.3V/2.5V/1.8V/1.5V电平。
  • ?关键性能?：
    • 附加抖动：0.04 ps RMS（典型值，125 MHz）
    • 噪声基底：-166 dBc/Hz（典型值，125 MHz）
    • 最大输出频率：350 MHz
    • 输出偏斜：35 ps（最大值）
    • 器件间偏斜：700 ps（最大值）
• ?输入选择?：
  • 双路可选输入（CLK/nCLK对支持LVPECL/LVDS/HCSL等差分信号，LVCMOS_CLK支持单端LVCMOS/LVTTL）。
• ?同步使能?：时钟使能信号（CLK_EN）可消除输出端的毛刺脉冲。
• ?电源配置?：支持多电压组合（如3.3V核心/3.3V输出、3.3V核心/1.5V输出等）。
• ?封装?：16引脚TSSOP，工业级温度范围（-40°C至+85°C）。

?2. 应用领域?

• 无线/有线基础设施、网络通信、服务器、医疗成像、高端音视频设备及便携测试仪器。

?3. 功能描述?

• ?低抖动设计?：优化相位噪声和附加抖动，适合高精度时钟分配。
• ?灵活输入接口?：支持差分或单端输入，内部同步逻辑确保输出稳定性。
• ?电源管理?：独立核心与输出电源引脚，支持动态功耗控制。

?4. 关键参数?

• ?电气特性?：
  • 传播延迟：1.1~2.3 ns（取决于温度与输入类型）。
  • 上升/下降时间：≤700 ps（20%~80%阈值）。
• ?热性能?：结至空气热阻116°C/W，需注意散热设计。

?5. 设计建议?

• ?布局优化?：
  • 使用多层板与完整地平面，减少阻抗不连续。
  • 输入终端电阻靠近引脚放置，避免过孔干扰。
• ?电源滤波?：推荐每电源引脚配置0.1 ?F去耦电容，必要时串联铁氧体磁珠。
• ?未用引脚处理?：CLK_SEL/OE等可悬空（内部上拉），输出端未使用时建议浮空。

?6. 典型应用电路?

• ?输入配置?：提供LVPECL/LVDS/LVCMOS等接口的详细匹配电路（如HCSL需33Ω终端电阻）。
• ?输出配置?：43Ω串联电阻靠近输出引脚，匹配50Ω传输线。

?7. 文档结构?

• 包含特性、引脚定义、电气规格、热参数、应用电路及布局示例（参考EVM设计）。

?注?：本文档为德州仪器（TI）发布的LMK00804B数据手册精简版，完整信息需参考原文件。
