LMK0461x 器件系列是业界性能最高、功耗最低的抖动清除器，支持 JESD204B。16 个时钟输出可配置为使用器件和 SYSREF 时钟驱动 8 个 JESD204B 转换器或其他逻辑器件。第 17 个输出可配置为提供来自 PLL2 的信号或来自外部 VCXO 的副本。
*附件：lmk04616.pdf

完全集成的PLL1和PLL2环路滤波器、大量集成LDO、数字和模拟延迟、提供3.3V、2.5V和1.8V输出的灵活性以及同时生成多个SYSREF域的选项等特性使该器件易于使用。

不仅限于JESD204B应用，17 个输出中的每一个都可以配置为传统时钟系统。

特性

双环 PLL 架构
超低噪声（10 kHz 至 20 MHz）：
- 1966.08 MHz时的48 fs RMS抖动
- 983.04 MHz时为50fs RMS抖动
- 122.88 MHz时的61 fs RMS抖动
122.88 MHz时–165 dBc/Hz本底噪声
JESD204B支持
- 单次、脉冲和连续 SYSREF
8 个频率组中的 16 个差分输出时钟
- 700 mVpp 至 1600 mVpp 之间的可编程输出摆幅
- 每个输出对都可以配置为SYSREF时钟输出
- 16位通道分频器
- 最小 SYSREF 频率为 25 kHz
- 最大输出频率为 2 GHz
- 精密数字延迟，动态可调
  - 1/2 ×时钟分配路径频率的数字延迟（DDLY）（最大 2 GHz）
- 60 ps 步进模拟延迟
- 50% 占空比输出分频，1 至 65535
  （偶数和奇数）
四个参考输入
- 保持模式，当输入丢失时
- 自动和手动切换模式
- 信号丢失（LOS）检测
1.05W 典型功耗，16 个输出处于活动状态
通常采用 1.8V（输出、输入）和 3.3V 电源（数字、PLL1、PLL2_OSC、PLL2 内核）供电
完全集成的可编程环路滤波器
PLL2
- PLL2 相位检测器速率高达 250 MHz
- OSCin倍频器
- 集成低噪声VCO
内部功率调节：对于 122.88MHz 差分输出，VDDO 上的 PSRR 优于 –80 dBc
3 线或 4 线 SPI 接口（默认为 4 线）
–40?C 至 +85?C 工业环境温度
支持 105?C PCB 温度（在导热垫上测量）
LMK04616：10 mm × 10 mm NFBGA-144 封装，间距为 0.8 mm

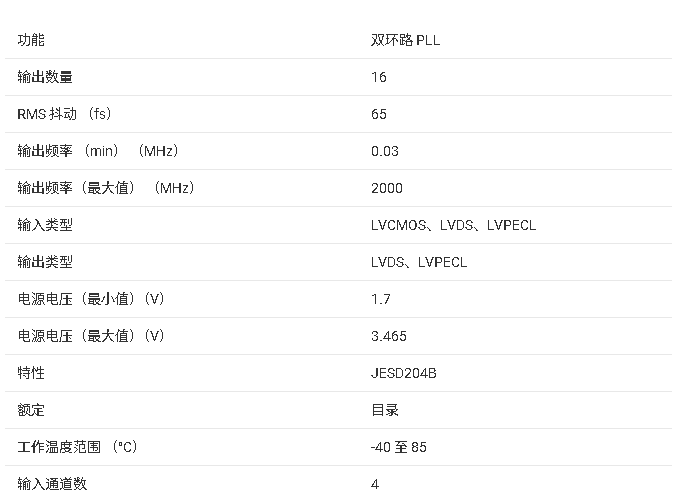

参数

产品概述

LMK04616是德州仪器(TI)推出的一款高性能双环PLL时钟抖动清除器，具有JESD204B兼容性。该器件采用10mm × 10mm NFBGA-144封装，工作温度范围为-40°C至+85°C工业环境温度。

主要特性

?双环PLL架构?：提供卓越的抖动清除性能
?超低噪声?：
- 1966.08MHz时48-fs RMS抖动
- 983.04MHz时50-fs RMS抖动
- 122.88MHz时61-fs RMS抖动
?JESD204B支持?：支持单次、脉冲和连续SYSREF模式
?16个差分输出时钟?：分为8个频率组，可编程输出摆幅700mVpp至1600mVpp
?低功耗?：16个输出激活时典型功耗1.05W
?工作电压?：1.8V(输出、输入)和3.3V(数字、PLL1、PLL2_OSC、PLL2核心)
