LMK04832 超低噪声、3.2 GHz、15 输出、JESD204B 时钟抖动清除器技术手册

该LMK04832是一款超高性能时钟调节器，支持 JEDEC JESD204B，还与 LMK0482x 系列器件引脚兼容。

PLL2的14个时钟输出可配置为使用器件和SYSREF时钟驱动7个JESD204B转换器或其他逻辑器件。SYSREF 可以使用直流和交流耦合提供。不仅限于JESD204B应用，14 个输出中的每一个都可以单独配置为传统时钟系统的高性能输出。
*附件：lmk04832.pdf

该LMK04832可配置为在双PLL、单PLL或时钟分配模式下工作，有或没有SYSREF生成或重新时钟。PLL2 可以与内部或外部 VCO 一起工作。

高性能与在功耗和性能之间权衡的能力、双 VCO、动态数字延迟和保持等功能相结合，使该LMK04832成为提供灵活的高性能时钟树的理想选择。

特性

• 最大时钟输出频率：3255 MHz
• 多模：双 PLL、单 PLL 和时钟分配
• 超低噪声，2500 MHz：
  • 54 fs RMS 抖动（12 kHz 至 20 MHz）
  • 64 fs RMS 抖动（100 Hz 至 20 MHz）
  • –157.6 dBc/Hz 本底噪声
• 超低噪声，3200 MHz：
  • 61 fs RMS 抖动（12 kHz 至 20 MHz）
  • 67 fs RMS 抖动（100 Hz 至 100 MHz）
  • –156.5 dBc/Hz 本底噪声
• PLL2
  • PLL FOM 为 –230 dBc/Hz
  • PLL 1/f 为 –128 dBc/Hz
  • 相位检测器速率高达 320 MHz
  • 两个集成VCO：2440至2580 MHz
    和2945至3255 MHz
• 多达 14 个差分器件时钟
  • CML、LVPECL、LCPECL、HSDS、LVDS 和 2xLVCMOS 可编程输出
• 多达1个缓冲VCXO/XO输出
  • LVPECL、LVDS、2xLVCMOS 可编程
• 1-1023 CLKout 分频器
• 1-8191 SYSREF 分频器
• SYSREF时钟的25 ps步进模拟延迟
• 器件时钟和SYSREF的数字延迟和动态数字延迟
• 带 PLL1 的保持模式
• PLL1 或 PLL2 的 0 延迟
• 支持 105°C PCB 温度
  （在导热垫处测量）
  参数

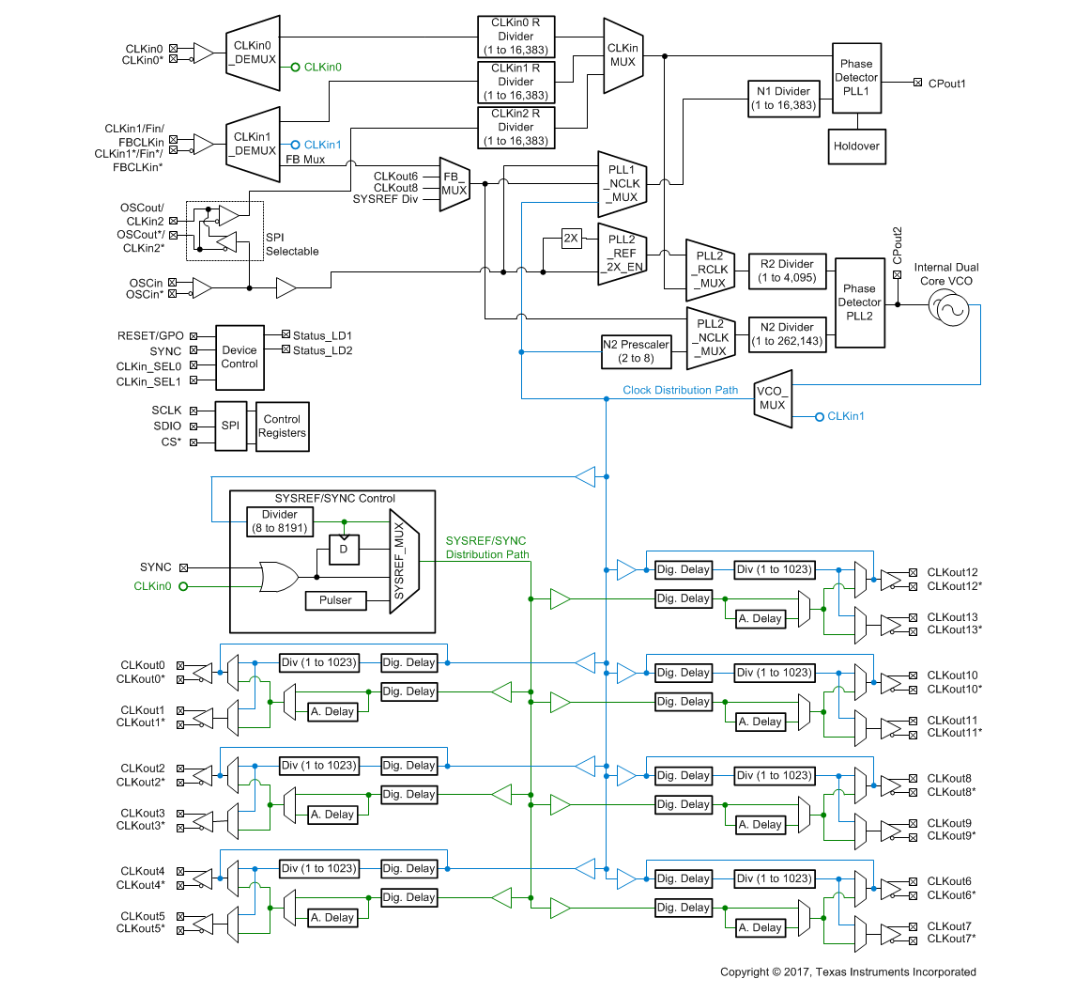

方框图

?1. 产品概述?
LMK04832是德州仪器（TI）推出的超低噪声、双锁相环（PLL）时钟抖动清除器，支持JESD204B标准，适用于高性能时钟分配和同步应用。

• ?关键特性?：
  • 最大输出频率：3255 MHz
  • 超低噪声性能（如2500 MHz时RMS抖动低至54 fs）
  • 集成双PLL（PLL1和PLL2），支持多模式配置（双环、单环、时钟分配模式）
  • 14路可编程差分时钟输出（支持CML、LVPECL、LVDS等格式）
  • 1路缓冲VCXO/XO输出

?2. 应用场景?

• 测试与测量设备
• 雷达系统
• 微波回传
• 数据转换器时钟生成

?3. 核心功能模块?

• ?PLL1?：
  • 用于参考时钟的初级抖动清理，支持外部VCXO反馈。
  • 窄带宽设计，优化低频相位噪声。
• ?PLL2?：
  • 高频时钟生成，支持内部双VCO（2440-2580 MHz和2945-3255 MHz）。
  • 宽带宽设计，优化高频噪声性能。
• ?时钟分配?：
  • 14路输出可独立配置为设备时钟或SYSREF时钟，支持JESD204B同步。
  • 数字/模拟延迟调整功能（最小步进25 ps）。

?4. 关键性能参数?

• ?抖动性能?：
  • 2500 MHz输出：54 fs RMS（12 kHz–20 MHz带宽）
  • 3200 MHz输出：61 fs RMS（12 kHz–20 MHz带宽）
• ?相位噪声?：
  • 噪声底低至-163 dBc/Hz（LVPECL输出）。

?5. 设计支持工具?

• ?TICS Pro?：用于配置寄存器、计算功耗及生成编程文件。
• ?PLLatinum Sim?：环路滤波器设计与仿真工具。
• ?Clock Architect?：频率规划与器件选型工具。

?6. 封装与电源?

• ?封装?：64引脚WQFN（9 mm × 9 mm），带裸露焊盘散热。
• ?电源?：3.3 V单电源供电，支持105°C环境温度（PCB测量）。

?7. 文档结构?

• 数据手册包含详细引脚定义、电气特性、寄存器映射及典型应用电路，适用于硬件工程师和系统设计者参考。

?总结?：LMK04832通过双PLL架构和灵活的时钟分配，为高速数据转换和通信系统提供高精度、低抖动的时钟解决方案，特别适合JESD204B系统需求。
