?LMK04368-EP 超低噪声JESD204B/C双环路时钟抖动清除器总结

LMK04368-EP 是一款高性能时钟调节器，支持 JEDEC JESD204B/C，适用于太空应用。

PLL2 的 14 个时钟输出可配置为使用器件和 SYSREF 时钟驱动 7 个 JESD204B/C 转换器或其他逻辑器件。SYSREF 可以使用直流和交流耦合提供。不仅限于 JESD204B/C 应用，14 个输出中的每一个都可以单独配置为传统时钟系统的高性能输出。
*附件：lmk04368-ep.pdf

该器件可配置为在双PLL、单PLL或时钟分配模式下工作，无论是否生成SYSREF或重新时钟。PLL2可与内部或外部VCO一起工作。

高性能与在功耗和性能之间权衡的能力、双 VCO、动态数字延迟和保持等功能相结合，可以提供灵活的高性能时钟树。

特性

• 视频#：V62/23612
• 环境温度范围：–55°C 至 125°C
• 最大时钟输出频率：3255 MHz
• 多模：双 PLL、单 PLL 和时钟分配
• 6 GHz 外部 VCO 或分配输入
• 超低噪声，2500 MHz：
  • 54 fs RMS 抖动（12 kHz 至 20 MHz）
  • 64 fs RMS 抖动（100 Hz 至 20 MHz）
  • –157.6 dBc/Hz 本底噪声
• 超低噪声，3200 MHz：
  • 61 fs RMS 抖动（12 kHz 至 20 MHz）
  • 67 fs RMS 抖动（100 Hz 至 100 MHz）
  • –156.5 dBc/Hz 本底噪声
• PLL2
  • PLL FOM 为 –230 dBc/Hz
  • PLL 1/f 为 –128 dBc/Hz
  • 相位检测器速率高达 320 MHz
  • 两个集成VCO：2440至2600 MHz和2945至3255 MHz
• 多达 14 个差分器件时钟
  • CML、LVPECL、LCPECL、HSDS、LVDS 和 2xLVCMOS 可编程输出
• 多达 1 个缓冲 VCXO/XO 输出
  • LVPECL、LVDS、2xLVCMOS 可编程
• 1-1023 CLKOUT分频器
• 1-8191 SYSREF 分频器
• SYSREF时钟的25 ps步进模拟延迟
• 器件时钟和 SYSREF 的数字延迟和动态数字延迟
• PLL1 的保持模式
• PLL1 或 PLL2 的 0 延迟
• 高可靠性
  • 受控基线
  • 一个装配/测试站点
  • 一个制造现场
  • 延长产品生命周期
  • 扩展产品变更通知
  • 产品可追溯性

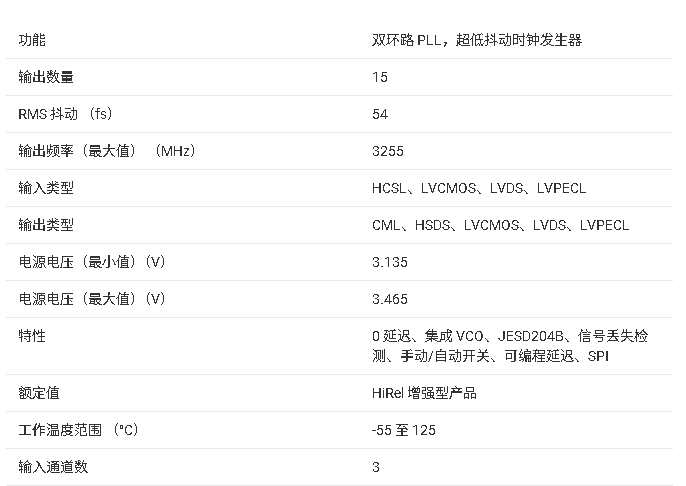

参数

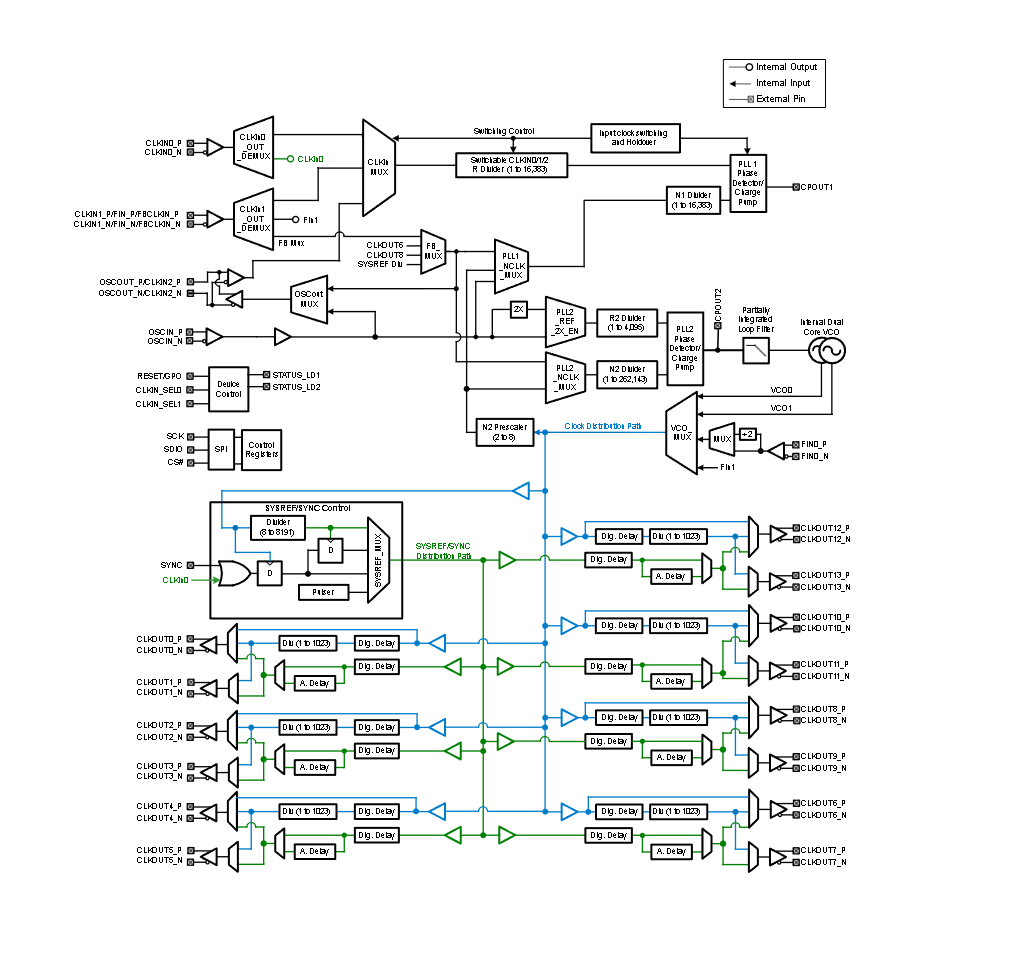

方框图

1. ?产品概述?
   • LMK04368-EP是一款高性能时钟调节器，专为空间应用设计，支持JESD204B/C标准。
   • 提供双PLL、单PLL和时钟分配模式，支持6 GHz外部VCO或分配输入。
   • 关键特性包括超低噪声（54-fs RMS抖动@2500 MHz）、多模式操作和14个可配置差分时钟输出。
2. ?主要特性?
   • ?频率范围?：最大输出频率3255 MHz，支持宽温度范围（-55°C至125°C）。
   • ?噪声性能?：
     • 2500 MHz下：54-fs RMS抖动（12 kHz至20 MHz），噪声底-157.6 dBc/Hz。
     • 3200 MHz下：61-fs RMS抖动（12 kHz至20 MHz），噪声底-156.5 dBc/Hz。
   • ?PLL性能?：PLL2支持高达320 MHz的相位检测速率，集成双VCO（2440-2600 MHz和2945-3255 MHz）。
3. ?应用场景?
   • 军事雷达、电子战、数据转换器时钟、无线基础设施等。
   • 支持JESD204B/C系统，可驱动7个转换器或逻辑设备。
4. ?功能模块?
   • ?PLL1?：用于低偏移抖动清除，支持冗余输入和频率保持。
   • ?PLL2?：提供频率乘法功能，支持内部或外部VCO。
   • ?时钟分配?：14个可编程输出，支持CML、LVPECL、LVDS等多种格式。
5. ?封装与可靠性?
   • 封装类型：HTQFP（64引脚），尺寸10 mm × 10 mm。
   • 高可靠性设计：包括扩展产品生命周期和严格的变更通知流程。
6. ?设计支持?
   • 提供TICS Pro和PLLatinum仿真工具，用于配置和优化设计。
   • 支持多种输入/输出配置和同步功能（如SYSREF和SYNC）。
7. ?文档与资源?
   • 包含详细的数据表、应用笔记（如AN-912）和在线工具支持（如Clock Tree Architect）。

?总结?：LMK04368-EP是一款高性能、多功能的时钟调节器，适用于严苛环境和高精度时钟需求的应用，提供灵活的配置和卓越的噪声性能。
