?LMK5C33216A 网络同步器与抖动清除器总结

LMK5C33216A是一款高性能网络同步器和抖动清除器，旨在满足无线通信和基础设施应用的严格要求。

该器件集成了三个 DPLL 和三个 APLL，通过可编程环路带宽 （LBW） 和一个外部环路滤波电容器提供无中断开关和抖动衰减，从而最大限度地提高灵活性和易用性。
*附件：lmk5c33216a.pdf

APLL3 具有采用 TI 专有的体声波 （BAW） 技术的超高性能 PLL。BAW APLL 可以生成 491.52MHz 输出时钟，典型值为 40fs/最大 RMS 抖动为 60fs（12kHz 至 20MHz），而不受 DPLL 参考输入频率和抖动特性的影响。APLL2 和 APLL1（传统 LC VCO）为第二或第三频率和/或同步域提供选项。

基准电压源验证电路监控 DPLL 基准电压源输入，并在检测到或丢失输入时自动执行无中断开关。零延迟模式 （ZDM） 提供对输入和输出之间相位关系的控制。

该器件可通过I2C或SPI进行完全编程。集成的EEPROM可用于自定义系统启动时钟。该器件还具有出厂默认ROM配置文件作为回退选项。

特性

• 基于超低抖动 BAW VCO 的无线时钟
  • 40MHz时典型值为40fs/最大RMS抖动为57fs（491.52MHz时）
  • 245.76MHz时50fs（典型值）/62fs（最大RMS抖动）
• 三个高性能数字锁相环 （DPLL），带有配对的模拟锁相环 （APLL）
  • 1mHz至4kHz的可编程DPLL环路带宽
  • < 1ppt DCO调频步长
• 两个差分或单端 DPLL 输入
  • 1Hz （1PPS） 至 800MHz 输入频率
  • 数字保持和无中断开关
• 16 个差分输出，具有可编程 HSDS、AC-LVPECL、LVDS 和 HSCL 格式
  • 当配置在 OUT[1：0]_P/N、GPIO1 和 GPIO2 上配置 6 个 LVCMOS 频率输出时，总频率输出高达 20 个，在 OUT[15：0]_P/N 上配置 14 个差分输出
  • 1Hz （1PPS） 至 1250MHz 输出频率，具有可编程摆幅和共模
  • 符合 PCIe Gen 1 至 6 标准
• I2C、3 线 SPI 或 4 线 SPI
• –40°C 至 85°C 工作温度

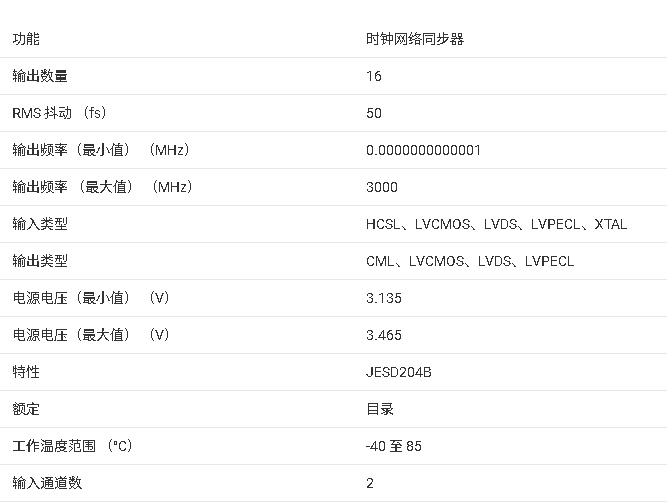

参数

?1. 核心功能?

• ?超低抖动时钟?：基于BAW VCO技术，支持无线通信时钟生成（如491.52MHz时典型抖动40fs，最大57fs）。
• ?多锁相环架构?：集成3个数字锁相环（DPLL）与3个模拟锁相环（APLL），支持1mHz至4kHz可编程带宽，实现无中断切换与抖动衰减。
• ?灵活输入/输出?：
  • 2路差分/单端输入（1Hz至800MHz）。
  • 16路差分输出（支持HSDS、LVDS等格式，最高1250MHz），兼容PCIe Gen1-6。

?2. 关键特性?

• ?BAW技术优势?：APLL3采用体声波技术，独立于输入参考频率，提供超低抖动时钟。
• ?参考监控与切换?：自动检测输入状态，支持无中断切换（hitless switching）。
• ?可编程性?：通过I2C/SPI接口配置，内置EEPROM存储自定义启动配置。

?3. 应用场景?

• ?无线通信?：5G基站（AAS、RRU）、小蜂窝、CPRI/eCPRI设备。
• ?网络同步?：SyncE、IEEE-1588 PTP二级时钟、光传输网（OTN）。
• ?工业领域?：测试测量、高速SerDes时钟生成。

?4. 封装与规格?

• ?封装型号?：64引脚VQFN（9mm×9mm）。
• ?温度范围?：-40°C至85°C。

?5. 附加说明?

• 提供工厂默认ROM配置作为备用选项。
• 数据手册包含生产信息、免责声明及安全应用注意事项。
