Texas Instruments LMK5C33216A高性能网络同步器包括一个抖动清除器，旨在满足严格的无线通信和基础设施应用要求。网络同步器集成了三个DPLL，可提供无中断抖动和开关衰减，环路带宽可编程，无需外部环路滤波器。此功能最大限度地提高了设备的灵活性和易用性。每个DPLL相位将配对的APLL锁定到参考输入。

数据手册：*附件：Texas Instruments LMK5C33216A高性能网络同步器数据手册.pdf

APLL3采用TI专有的体声波 (BAW) 技术，具有超高性能PLL。无论抖动和DPLL基准输入频率特性如何，它都能产生最大RMS抖动为42fs典型值/60fs的491.52MHz输出时钟。APLL2和APLL1提供了第二或第三频率和/或同步域的选项。

基准验证电路监控DPLL参考时钟，并在检测到切换事件时在它们之间进行无中断切换。可启用零延迟模式 (ZDM) 和相位抵消功能，以控制输入到输出之间的相位关系。Texas Instruments LMK5C33216A可完全通过SPI或^I2C^接口进行编程。板载EEPROM可用于定制系统启动时钟。该设备有出厂默认ROM配置文件作为备用选项。

特性

基于BAW VCO的超低抖动无线时钟
- 491.52MHz时42fs典型值/60fs最大RMS抖动
- 245.76MHz时47fs典型值/65fs最大RMS抖动
三个高性能数字锁相环 (DPLL) 和配对模拟锁相环 (APLL)
- 1mHz至4kHz可编程DPLL环路带宽
- DCO频率调整步长：<1ppt
2个差分或单端DPLL输入
- 输入频率范围：1Hz (1PPS) 至800MHz
- 数字保持和无中断切换
16个差分输出，可编程HSDS/LVPECL，LVDS和HSCL输出格式
在OUT0_P/N、OUT1_P/N、GPIO1和GPIO2上配置6个LVCMOS频率输出和14个差分输出时，总频率输出高达20
- 1Hz (1PPS) 至1250MHz输出频率，具有可编程摆幅和共模
- 符合PCIe Gen 1至6标准
^I2C^ 、3线SPI或4线SPI接口
环境工作温度：-40°C至+85°C

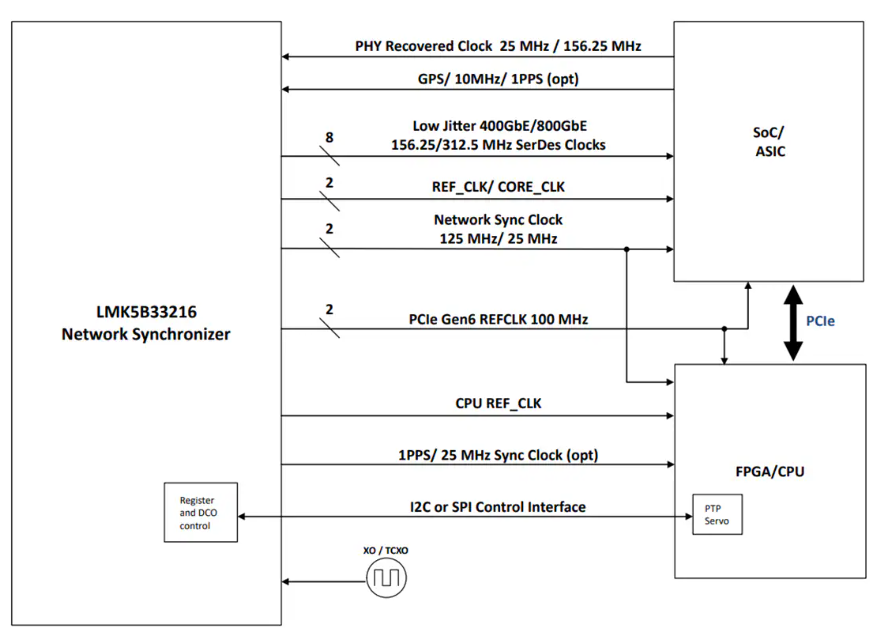

典型简化框图

高性能网络同步器LMK5C33216A技术解析与应用?

?引言?
在5G无线通信、光传输网络及工业测试测量等领域，时钟同步的精度和稳定性直接影响系统性能。Texas Instruments推出的LMK5C33216A作为一款集成3个数字锁相环（DPLL）和3个模拟锁相环（APLL）的高性能网络同步器，凭借其超低抖动特性与灵活配置能力，成为复杂时钟架构设计的理想选择。本文基于数据手册解析其关键技术特性与应用方案。

?一、核心特性与架构?

?超低抖动性能?
- BAW（体声波）VCO技术实现40fs RMS典型抖动（491.52MHz输出），满足无线通信对时钟纯净度的严苛要求。
- 支持多频点输出：1Hz至1250MHz，覆盖SyncE、PCIe Gen1-6、JESD204B/C等标准时钟需求。
?多锁相环架构?
- ?3 DPLL + 3 APLL设计?：支持独立或级联模式，可同时处理不同参考源（如GPS 1PPS、以太网恢复时钟），实现无缝切换（Hitless Switching）和相位补偿。
- ?级联灵活性?：BAW APLL可作为主时钟源，为APLL1/APLL2提供低噪声参考，降低对外部TCXO/OCXO的性能依赖。
?高集成度接口?
- 16路差分输出，支持HSDS/LVDS/AC-LVPECL/HCSL/LVCMOS多种驱动格式。
- 2路参考输入（IN0/IN1）兼容单端/差分信号，支持1Hz至800MHz输入频率。

?二、关键技术解析?

?BAW VCO技术优势?
- 中心频率2457.6MHz，相位噪声性能独立于参考源（如XO），即使采用低成本48MHz TCXO仍可满足12kHz-20MHz积分带宽内jitter要求。
- 典型应用：5G mMIMO射频单元（RRU）中生成491.52MHz射频时钟，抖动仅57fs（最大值）。
? 零延迟模式（ZDM） ?
- 通过OUT0/OUT4/OUT10反馈路径实现输入-输出相位对齐，适用于IEEE 1588 PTP时钟同步，相位误差可编程调整（步进精度<1ps）。
? 动态时钟调整（DCO） ?
- 38位分辨率频率调谐，步进精度达0.001ppb，支持软件寄存器或GPIO触发，适用于实时时钟校准场景。

?三、典型应用场景?

?5G无线基站?
- ?场景需求?：多频段载波聚合需同步的DEVCLK（122.88/245.76MHz）和SYSREF（1.92/7.68MHz）。
- ?方案?：DPLL3锁定GPS 1PPS，BAW APLL生成射频时钟；APLL2输出FPGA参考时钟（156.25MHz），通过SYNC功能对齐相位。
?数据中心互连?
- ?场景需求?：112G PAM4 SerDes的jitter cleaning。
- ?方案?：利用APLL2的LC VCO（5600-5950MHz）清理PHY恢复时钟，环路带宽可配置至1MHz以优化高频噪声抑制。
?工业自动化?
- ?场景需求?：多轴运动控制的同步脉冲（1PPS）。
- ?方案?：启用SYSREF分频器生成1Hz信号，配合ZDM确保各从设备纳秒级同步。

?四、设计要点?

?电源设计?
- 分离供电策略：VDD（核心）、VDDO（输出驱动器）独立滤波，推荐10μF+0.1μF陶瓷电容组合。
- 注意：VDDO必须始终为3.3V，即使输出禁用。
?PCB布局?
- 差分对阻抗控制100Ω，长度匹配±50ps；BAW APLL的LF3引脚需紧邻470nF滤波电容。
- DAP焊盘需6×6过孔阵列连接至地层，增强散热与接地性能。
?寄存器配置?
- 启动顺序：优先通过EEPROM加载预配置（如ROM页面1的48MHz XO+100MHz输出），再通过I2C/SPI动态调整DPLL带宽等参数。
