LMK5C33414A是一款高性能网络同步器和抖动清除器，旨在满足无线通信和基础设施应用的严格要求。

该器件集成了三个 DPLL 和三个 APLL，通过可编程环路带宽（LBW）和一个外部环路滤波电容器提供无中断开关和抖动衰减，从而最大限度地提高灵活性和易用性。
*附件：lmk5c33414a.pdf

APLL3 具有采用 TI 专有的体声波（BAW）技术的超高性能 PLL。BAW APLL 可以生成 491.52MHz 输出时钟，典型值为 40fs/最大 RMS 抖动为 60fs（12kHz 至 20MHz），而不受 DPLL 参考输入频率和抖动特性的影响。APLL2 和 APLL1（传统 LC VCO）为第二或第三频率和/或同步域提供选项。

基准电压源验证电路监控 DPLL 基准电压源输入，并在检测到或丢失输入时自动执行无中断开关。零延迟模式（ZDM）提供对输入和输出之间相位关系的控制。

该器件可通过I2C或SPI进行完全编程。集成的EEPROM可用于自定义系统启动时钟。该器件还具有出厂默认ROM配置文件作为回退选项。

特性

基于超低抖动 BAW VCO 的无线时钟
- 40MHz时典型值为40fs/最大RMS抖动为57fs（491.52MHz时）
- 245.76MHz时50fs（典型值）/62fs（最大RMS抖动）
三个高性能数字锁相环（DPLL），带有配对的模拟锁相环（APLL）
- 1mHz至4kHz的可编程DPLL环路带宽
- < 1ppt DCO调频步长
四个差分或单端 DPLL 输入
- 1Hz （1PPS）至 800MHz 输入频率
- 数字保持和无中断开关
14 个差分输出，具有可编程 HSDS、AC-LVPECL、LVDS 和 HSCL 格式
- 当配置在OUT[1：0]_P/N、GPIO1和GPIO2上配置6个LVCMOS频率输出时，多达18个总频率输出，在OUT[13：2]_P/N上配置12个差分输出
- 1Hz （1PPS）至 1250MHz 输出频率，具有可编程摆幅和共模
- 符合 PCIe Gen 1 至 6 标准
I2C、3 线 SPI 或 4 线 SPI
–40°C 至 85°C 工作温度

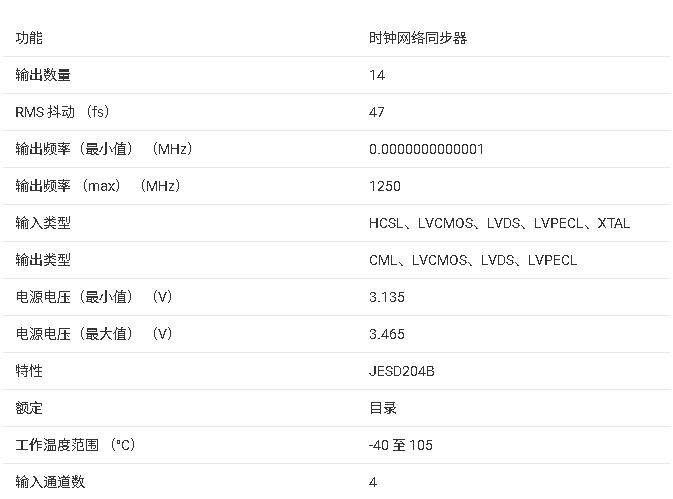

参数

?1. 产品概述?
LMK5C33414A是德州仪器（TI）推出的高性能网络同步器和抖动消除器，专为无线通信及基础设施应用设计。其核心特性包括：

?超低抖动BAW VCO?：支持491.52MHz（40fs典型RMS抖动）和245.76MHz（50fs典型抖动）输出。
?多PLL架构?：集成3个数字锁相环（DPLL）和3个模拟锁相环（APLL），支持1mHz至4kHz可编程带宽。
?灵活输入/输出?：4路差分/单端输入，14路差分输出（支持HSDS/LVDS/AC-LVPECL/HCSL格式），最高1250MHz频率。

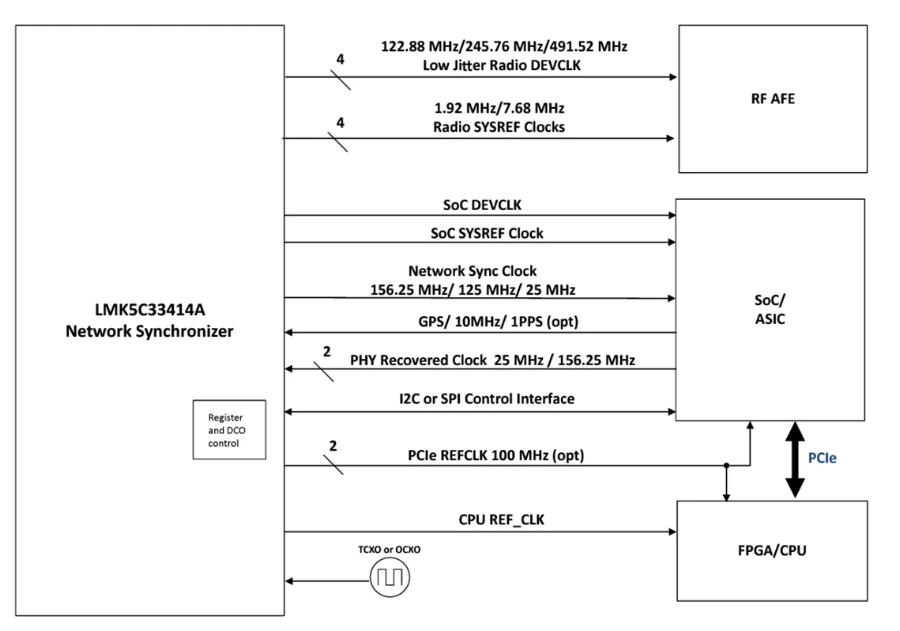

?应用场景?：5G无线网络、SyncE、IEEE-1588 PTP、光传输网络（OTN）及工业测试设备。

?2. 关键特性?

?时钟性能?：
- BAW APLL提供40fs~62fs超低抖动，支持JESD204B/C标准。
- 支持PCIe Gen1-6合规时钟，兼容1PPS（脉冲/秒）输出。
?同步功能?：
- 支持无中断切换（Hitless Switching）和相位补偿。
- 零延迟模式（ZDM）实现输入输出相位对齐。
?接口与控制?：
- 通过I2C、SPI或4线SPI编程，内置EEPROM存储配置。
- 工作温度范围：-40°C至85°C。

?3. 架构与功能模块?

?时钟输入?：
- XO输入支持10MHz~156.25MHz，可选TCXO/OCXO。
- 参考输入（IN0-IN3）支持1Hz~800MHz，带自动监控和切换逻辑。
?PLL系统?：
- ?DPLL?：数字环路滤波，支持DCO模式（<1ppt调节步长）。
- ?APLL?：BAW VCO（APLL3）用于超低抖动，LC VCO（APLL1/2）支持宽频段。
?输出分配?：
- 14路输出可独立配置，支持SYSREF/1PPS生成及多域同步。
