LP3944 RGB/白/蓝 8-LED Fun Light 驱动器

LP3944 是一款能够独立驱动 8 个 LED 的集成器件。该器件还包含一个内部精密振荡器，可提供驱动每个LED所需的所有必要时序。两个预分频器寄存器和两个PWM寄存器提供多功能占空比控制。LP3944 具有调暗 SMBUS/I 中 LED 的功能^2^C 需要减少公交车流量的应用。

传统上，使用串行移位寄存器（如74LS594/5）调暗LED需要串行总线上有大量流量。相反，LP3944只需要设置每个输出引脚的频率和占空比。从那时起，只需主机发出一个命令即可打开、关闭每个单独的漏极开路输出，或循环编程频率和占空比。最大输出灌电流为每引脚 25 mA，每个封装 200 mA。任何不用于控制 LED 的端口都可用于通用输入/输出扩展。
*附件：lp3944.pdf

特性

• 内部上电复位
• 低电平有效复位
• 内部精密振荡器
• 可变调光率（从 6.25 毫秒到 1.6 秒;160 Hz–0.625 Hz）

主要技术参数

• 8 个 LED 驱动器（多种可编程状态 - 以指定速率开、关、输入和调光）
• 8 个漏极开路输出，每个 LED 能够驱动高达 25 mA 的电流

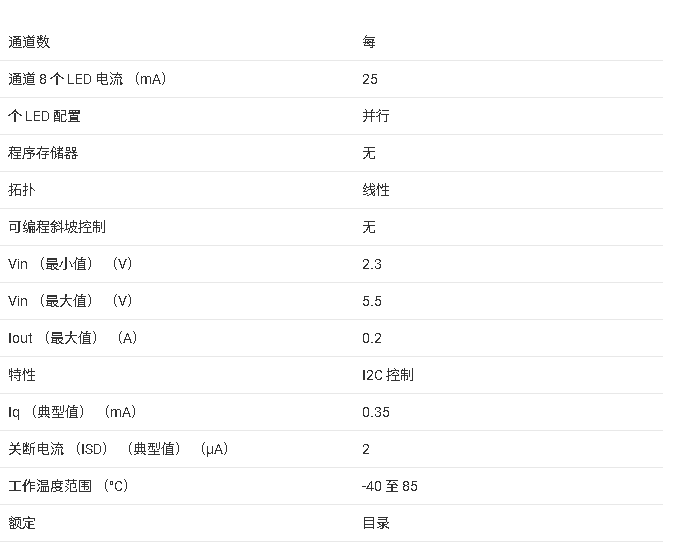

参数

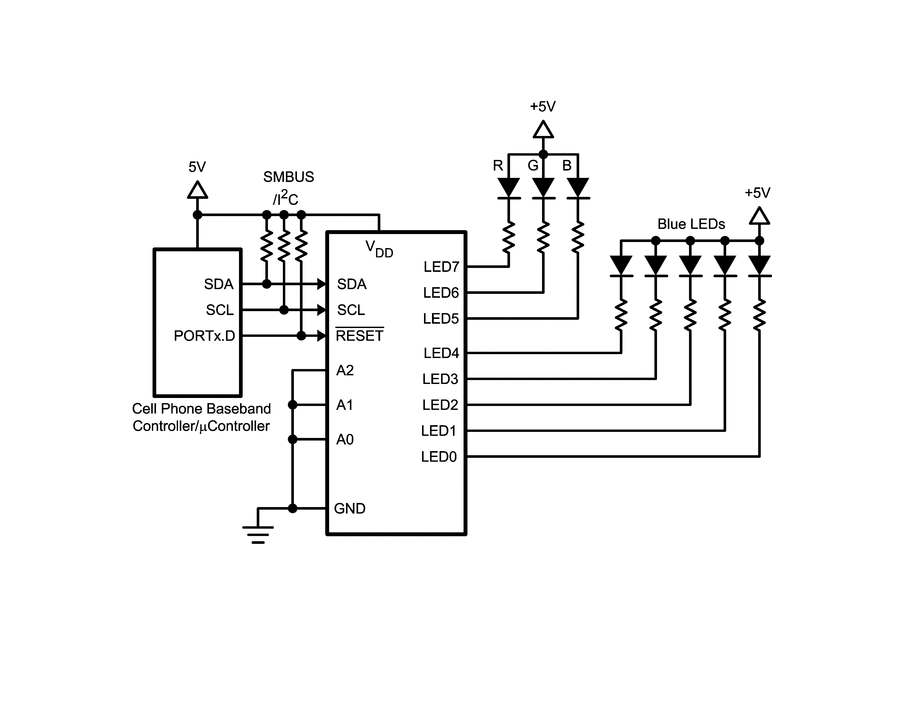

方框图

?1. 产品概述?
LP3944是德州仪器（TI）推出的多功能LED驱动芯片，专为RGB/白光/蓝光LED设计，支持8路独立控制。主要特性包括：

• 内置上电复位和低电平复位功能
• 可编程调光速率（6.25ms至1.6s）
• 每路最大25mA驱动电流（整片最大200mA）
• 支持I2C/SMBus接口控制

?2. 关键应用场景?

• 手机自定义LED灯效
• 便携设备、数码相机
• 玩具和指示灯

?3. 核心功能?

• ?多状态控制?：每路LED可独立设置为关闭、常亮、DIM0调光或DIM1调光模式。
• ?精准调光?：通过两个预分频寄存器（PSC0/PSC1）和两个PWM寄存器实现频率和占空比控制。
• ?GPIO扩展?：未使用的LED引脚可配置为通用输入/输出。

?4. 技术细节?

• ?寄存器架构?：包含10个寄存器（地址0x00-0x09），用于输入状态读取、频率/PWM配置及LED模式选择。
• ?调光参数?：
  • 周期公式：DIMx = (PSCx + 1)/160
  • 占空比公式：PWMx/256
• ?I2C通信?：支持自动地址递增功能，简化连续寄存器访问。

?5. 典型电路设计?

• 需外接5V电源，通过I2C与主控连接。
• 建议在LED关闭时保持引脚电压≥VDD以降低静态电流（ΔIQ）。

?6. 封装与电气特性?

• 24引脚WQFN封装（4.1mm×4.1mm）
• 工作电压：2.3V-5.5V
• 工作温度：-40°C至+85°C

?7. 设计注意事项?

• 静电防护：存储时需短路引脚或使用导电泡沫。
• 热管理：最大功耗1.76W（需根据环境温度降额）。
