Texas Instruments LP87725Q1EVM转换器评估模块 (EVM) 设计用于帮助用户评估LP87725-Q1的功能和性能。Texas Instruments LP87725-Q1专用于满足各种汽车和工业雷达应用中IWR和 AWR MMIC的电源管理要求。该器件有三个降压型直流/直流转换器、一个LDO稳压器和一个负载开关。LDO由外部供电，用于以太网设备核心供电。负载开关用于在传感器休眠模式期间切断3.3V IO电源。该器件由I^2^C串行接口和使能信号控制。

数据手册：*附件：Texas Instruments LP87725Q1EVM转换器评估模块 (EVM)数据手册.pdf

特性

• 评估LP87725-Q1器件的功能和性能
• 板载宽VIN 预稳压器可由12V电池电源生成3.3V输入PMIC
• 板载微控制器与设备图形用户界面通信，并评估设备安全功能，例如Q&A看门狗

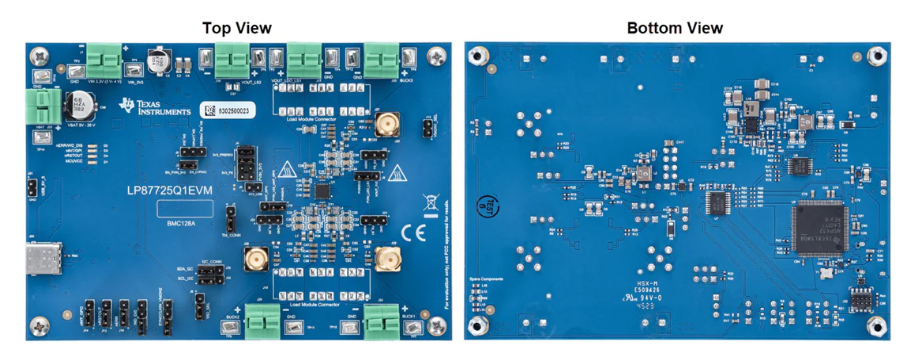

板布局

LP87725Q1EVM 汽车雷达电源管理评估模块技术解析

一、产品概述

LP87725Q1EVM是德州仪器(TI)推出的专为汽车雷达系统设计的电源管理评估模块，基于LP87725-Q1多轨电源管理IC开发。该评估板为AWR/IWR毫米波雷达传感器和MMIC提供完整的电源解决方案评估平台，支持ASIL-B功能安全等级，适用于ADAS和自动驾驶系统的电源设计验证。

二、核心特性

1. 多轨电源输出能力

• ?3路高效降压转换器?：
  • BUCK1: 1.8V/3.5A
  • BUCK2: 1.0V/3.5A
  • BUCK3: 1.2V/3.5A
• ?LDO与负载开关?：
  • LDO_LS1: 1.0V/0.6A
  • LS2: 3.3V/0.4A

2. 汽车级功能安全

• 符合AEC-Q100 Grade1认证
• 支持ASIL-B系统安全等级
• 集成看门狗定时器(Q&A模式)
• 电源轨故障监测与保护

3. 灵活配置选项

• 多路输入电源选择(12V/3.3V/USB)
• 可编程开关频率(17.6MHz/8.8MHz/4.4MHz)
• I2C接口与GUI控制软件
• 外部使能信号控制

三、硬件架构解析

1. 电源管理系统

• ?输入电压范围?：
  • VBAT路径：5-20V DC
  • 3.3V直接输入：3.1-3.49V
  • USB供电：5V/500mA
• ?预调节器?：12V转3.3V/4A
• ?多路去耦设计?：每路电源配置专用去耦网络

2. 关键接口

3. 保护机制

• 输入欠压/过压保护(UV/OV)
• 过热保护(TSD)
• 看门狗超时复位
• 故障指示信号(nERR)

四、典型应用场景

1. 汽车雷达系统

• 前向雷达(77GHz)
• 角雷达(24GHz/79GHz)
• 4D成像雷达

2. 工业雷达

• 液位测量雷达
• 工业避障传感器
• 无人机测距雷达

3. 测试测量

• 电源噪声分析
• 负载瞬态测试
• 功能安全验证

五、快速配置指南

1. 硬件连接步骤

1. 连接12V电源至J33 VBAT接口
2. 配置关键跳线：
   • J4: 选择预调节器输出(默认)
   • J3: 使能自动上电(闭合)
3. 连接USB Type-C线缆至PC

2. 软件调试流程

1. 安装LP87725-Q1 GUI工具
2. 通过USB自动识别COM端口
3. 解锁寄存器(写入0x9B)
4. 配置输出电压/时序参数
5. 启用看门狗功能(可选)

六、设计参考建议

1. PCB布局要点

• 功率回路面积<1cm?
• 敏感信号完整地平面
• 避免分割平面下的开关节点走线
• 关键信号长度匹配<5mil

2. 热管理方案

• 最大结温不超过150°C
• 建议气流速度>1m/s
• 高负载场景添加散热片

3. 元件选型

• 输出电感：4.7?H/4.5A(如XAL4030-472MEB)
• 输入电容：100?F/25V聚合物电容
• 反馈电阻：1%精度薄膜电阻

七、技术参数
