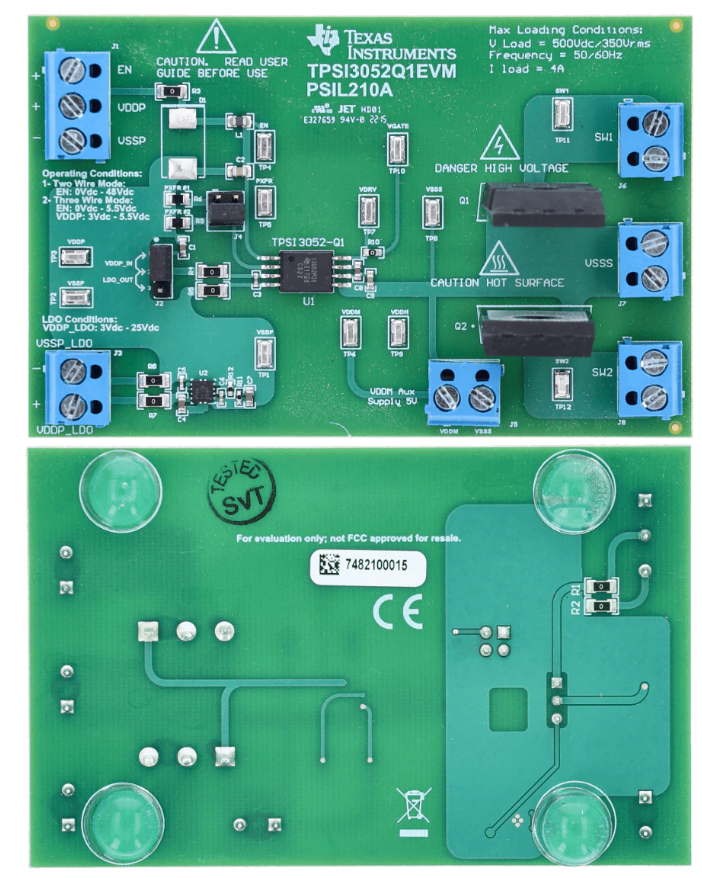

Texas Instruments TPSI3052Q1EVM评估模块为两层铜板，设计用于评估TPSI3052-Q1的功能。TPSI3052-Q1是一个5kVRMS 增强型隔离开关驱动器，具有1.5A峰值拉电流和3A峰值灌电流驱动能力。TI TPSI3052Q1EVM评估模块为每个引脚提供多个测试点，并包含一个电源，以确保功能正确。该器件符合汽车应用类AEC-Q100标准。

数据手册：*附件：Texas Instruments TPSI3052Q1EVM评估模块数据手册.pdf

特性

• 符合汽车应用类AEC-Q100标准
• 每个引脚和电压电源均设有测试点，以确保功能正确
• EVM上的外部750V DC背对背MOSFET，额定电压为500V DC
• 无需隔离式次级电源
• 驱动外部功率晶体管或SCR
• 5kVRMS 增强型隔离
• 15V栅极驱动，峰值拉电流1.5A、峰值灌电流3A的驱动能力
• 适用于外部辅助电路的最高50mW电源
• 支持交流或直流开关
• 支持两线或三线模式
• 七电平功率传输，电阻可选

双线模式设置

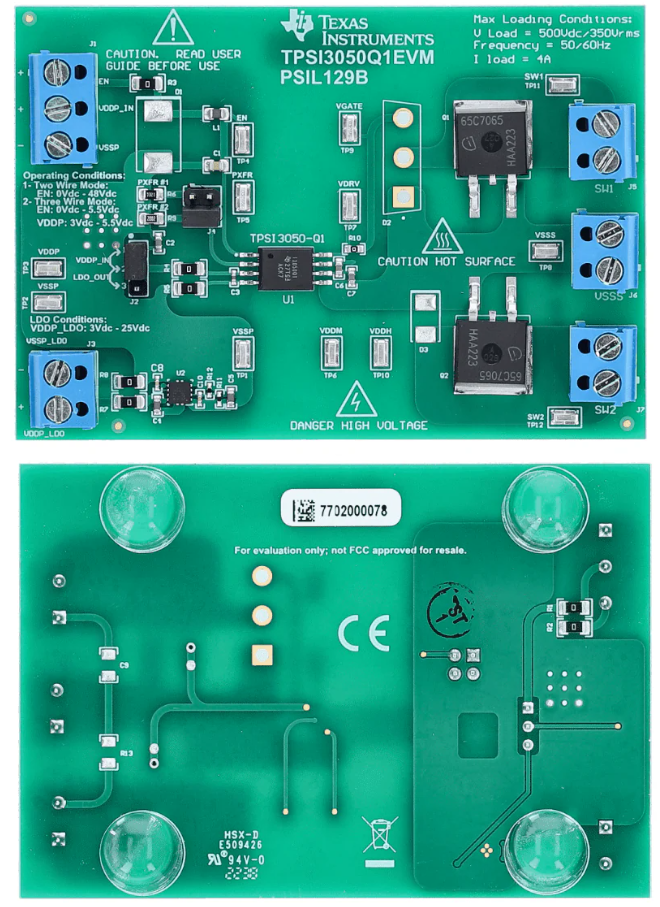

PCB布局

TPSI3052Q1EVM评估模块技术解析与应用指南

一、产品概述

TPSI3052Q1EVM是德州仪器(TI)推出的汽车级增强型隔离开关驱动器评估模块，专为评估TPSI3052-Q1器件性能而设计。该模块集成了15V栅极驱动电源，具有以下核心特性：

• ?高集成度?：5kVRMS增强型隔离，集成1.5A峰值源电流和3A峰值灌电流驱动能力
• ?灵活供电?：支持3-5.5V宽输入电压范围，可生成15V二次侧稳压电源
• ?先进保护?：集成过流、过压、欠压锁定和热关断等多重保护机制
• ?双工作模式?：支持二线制和三线制配置，满足不同应用场景需求

二、关键参数与性能

2.1 电气特性

2.2 保护特性

• 过压保护阈值：40V(内部)/60V(外部PFET)
• 热关断阈值：170°C(典型)
• 电流限制范围：30mA-1.8A可调
• 功率限制范围：4-38W(CH1)

三、硬件架构详解

3.1 核心模块组成

1. ?功率转换单元?：
   • 集成750V/28A SiC MOSFET(TO-247-3L封装)
   • 内置1μH功率电感
   • 10μF输入/22μF输出滤波电容网络
2. ?控制逻辑?：
   • DCS-Control拓扑架构
   • 可配置功率传输等级(7种预设)
   • 自动效率增强(AEE)功能
3. ?接口配置?：
   • 12个测试点(TP1-TP12)
   • 5个端子连接器(J1-J5)
   • 4个跳线配置点(J2/J4等)

3.2 工作模式对比

四、典型应用设计

4.1 评估板配置步骤

1. ?基础设置?：
   • 根据需求选择工作模式(二线制/三线制)
   • 配置功率传输等级跳线(J4)
   • 连接输入电源(12V/24V典型)
2. ?保护功能验证?：
   • 过流保护测试(逐步增加负载)
   • 过压保护测试(输入超压验证)
   • 热关断测试(监测温度响应)
3. ?性能测量?：
   • 开关延迟测量(EN到VDRV)
   • 效率测试(输入/输出功率测量)
   • 瞬态响应测试(负载阶跃变化)

4.2 典型应用电路

1. ?电池管理系统?：
   • 预充电电路控制
   • 高压接触器驱动
   • 电池组隔离保护
2. ?固态继电器应用?：
   • 交流/直流负载开关
   • 工业自动化控制
   • 建筑电气系统

五、安全使用指南

1. ?高压安全操作?：
   • 必须由合格专业人员操作
   • 使用绝缘工具和防护装备
   • 测试区域设置明显警示标识
2. ?热管理建议?：
   • 避免长时间满负荷运行
   • 监测关键元件温度
   • 确保良好通风条件
3. ?EMI抑制措施?：
   • 添加共模扼流圈
   • 优化PCB布局
   • 使用屏蔽电缆连接
