TI LP5891EVM评估模块技术解析与应用指南
Texas Instruments LP5891EVM评估模块设计用于评估矩阵LED显示驱动器LP5891的特性、运行和使用情况。该LP5891是一款高度集成的共阴极矩阵LED显示驱动器，具有48个恒流源和16个扫描FET。LP5891EVM板具有超低功耗、高速和低电磁干扰 (EMI) 连续时钟系列接口 (CCSI)。该评估模块可与主机控制器MSP430F5529 LaunchPad?配合工作。LP5891EVM模块设有连接器、跳线和开关，以支持各种连接类型和灵活的电源方案。该评估模块非常适合用于迷你/微型LED矩阵产品、游戏键盘、音频混频器、LED发光面板和局部调光背光。
数据手册：*附件：Texas Instruments LP5891EVM评估模块用户指南.pdf
特性
- 48个电流源通道，0.2mA至20mA
- 16个扫描线路开关，具有190mΩ R
DS(ON) - 超低功耗
- 高速、低EMI CCSI
LP5891EVM Dual Cascaded
TI LP5891EVM评估模块技术解析与应用指南
一、核心特性与架构概述
LP5891EVM是德州仪器(TI)为LP5891系列共阴极矩阵LED显示驱动器开发的专用评估平台，具有以下突出特性：
?驱动芯片关键参数?：
- 48路恒流源通道（0.2mA-20mA可调）
- 16路扫描开关（RDS(ON)仅190mΩ）
- 超低工作电压范围（Vcc低至2.5V）
- 高速CCSI接口（支持50MHz SCLK）
?评估模块特色功能?：
- 支持16×16 RGB LED像素驱动
- 模块化设计支持多设备级联
- 集成LED开路/短路检测电路
- 兼容TMS320F280039C LaunchPad控制器
二、硬件设计详解
1. 电源架构设计
?关键电源电路?：
textCopy Code
3V3生成电路：
U2(TPS62825DMQT) + L1(470nH) → 输出3.3V
配置电阻：R2=51.1k, R4=226k
2. 接口与配置系统
- ?控制接口?：
- 双BoosterPack连接器(J1,J2)
- 板间级联接口(J3输入,J4输出)
- ?配置元件?：
- 5组拨码开关(S1-S5)用于故障模拟
- 7组跳线(J5-J7)实现电源路径选择
?典型跳线配置?：
| 功能 | 跳线设置 |
|---|---|
| 选择外部5V电源 | J5: TP1 5V ? EX 5V |
| VLEDR电源选择 | J7: 5V VR ? Middle |
三、典型应用场景
1. 单设备评估配置
?连接步骤?：
- 下载代码至TMS320F280039C LaunchPad
- 设置J6跳线连接MCU5V与中间引脚
- 配置S1开关朝向SOUTHOST
- 通过BoosterPack连接器对接EVM与LaunchPad
2. 级联系统搭建
?双设备配置要点?：
- 主设备：S1设为SOUT1TO2模式
- 从设备：S1设为SOUTHOST模式
- 通过J3/J4接口实现板间数据传递
- 建议外接5V电源供电（TP1接口）
四、LED故障诊断功能
模块集成四组物理开关实现故障模拟：
- ?LED短路模拟?：
- S2: R00S(红LED短路)
- S3: G10S(绿LED短路)
- ?LED开路模拟?：
- S4: R21O(红LED开路)
- S5: G31O(绿LED开路)
?诊断数据反馈?：
通过SOUT引脚将LOD(开路检测)/LSD(短路检测)信息回传至主机控制器
五、设计资源参考
1. PCB堆叠设计
- 4层板结构(TOP-GND-PWR-BOT)
- 特性阻抗控制：
- 单端信号：50Ω
- 差分信号：100Ω
2. 关键元件选型
| 元件类型 | 规格参数 | 型号示例 |
|---|---|---|
| 去耦电容 | 1μF/10V, X5R, 0402 | CC0402MRX5R6BB105 |
| RGB LED | 1616封装，共阴极 | EAST1616RGBA8 |
| 连接器 | 2.54mm间距，10x2 Pin | TSM-110-01-L-DV |
六、性能测试数据
1. 电气特性参数
| 参数 | 条件 | 典型值 |
|---|---|---|
| 工作电压范围 | VCC | 2.5-5.5V |
| 单通道输出电流 | 全范围可调 | 0.2-20mA |
| 通道间电流偏差 | 典型值 | ±1% |
| 器件间电流偏差 | 典型值 | ±1% |
该评估模块完整展现了LP5891在?微间距LED显示?和?局部调光背光?应用中的优势，其模块化设计特别适合需要快速验证多屏级联方案的研发场景。通过灵活的硬件配置，工程师可高效评估不同终端方案对显示均匀性和故障诊断功能的影响。
声明：本文内容及配图由入驻作者撰写或者入驻合作网站授权转载。文章观点仅代表作者本人，不代表电子发烧友网立场。文章及其配图仅供工程师学习之用，如有内容侵权或者其他违规问题，请联系本站处理。
举报投诉
-
矩阵
+关注
关注
1文章
437浏览量
35475 -
评估模块
+关注
关注
0文章
1466浏览量
8097 -
LED显示驱动器
+关注
关注
0文章
14浏览量
12525
发布评论请先 登录
相关推荐
热点推荐
LP5891-Q1 48×16共阴极矩阵LED显示驱动器评估模块
电子发烧友网站提供《LP5891-Q1 48×16共阴极矩阵LED显示驱动器评估模块.pdf》资料免费下载
发表于 11-13 14:29
?1次下载
LP875701Q1EVM(BMC043)评估模块用户指南
电子发烧友网站提供《LP875701Q1EVM(BMC043)评估模块用户指南.pdf》资料免费下载
发表于 01-03 16:41
?0次下载
Texas Instruments LP5811-10EVM驱动器评估模块 (EVM)数据手册
Texas Instruments LP5811-10EVM驱动器评估模块(EVM)用于演示LP5811和
Texas Instruments LP5867EVM评估模块数据手册
Texas Instruments LP5867EVM评估模块旨在评估LP5867 led矩阵驱动器的特性和使用情况。
LP5860T LED矩阵驱动评估模块技术解析与应用指南
Texas Instruments LP5860TEVM评估模块是用于测试LP5860T LED矩阵驱动器性能的评估
LP5891-Q1 LED矩阵显示驱动器评估模块技术解析
Texas Instruments LP5891Q1EVM驱动器评估模块 (EVM) 用于评估矩阵LED显示驱动器
?TI TLVM13610EVM评估模块技术解析与应用指南
Texas Instruments TLVM13610EVM评估模块配置用于评估TLVM13610的运行情况。TLVM13610是一款简单易用的同步降压
?TI TCA39416EVM评估模块技术解析与应用指南
Texas Instruments TCA39416EVM评估模块设计用于评估TCA39416的运行情况。TCA39416是一款超低电压I^3^C转换器，具有上升时间加速器。
?TI THVD1454EVM评估模块技术解析与应用指南
Texas Instruments THVD1454EVM评估模块设计用于快速轻松地演示THVD1454。THVD1454是一款半双工RS-485收发器，具有可选数据速率和可切换集成端接电阻器，采用10-VSON (DRC) 封

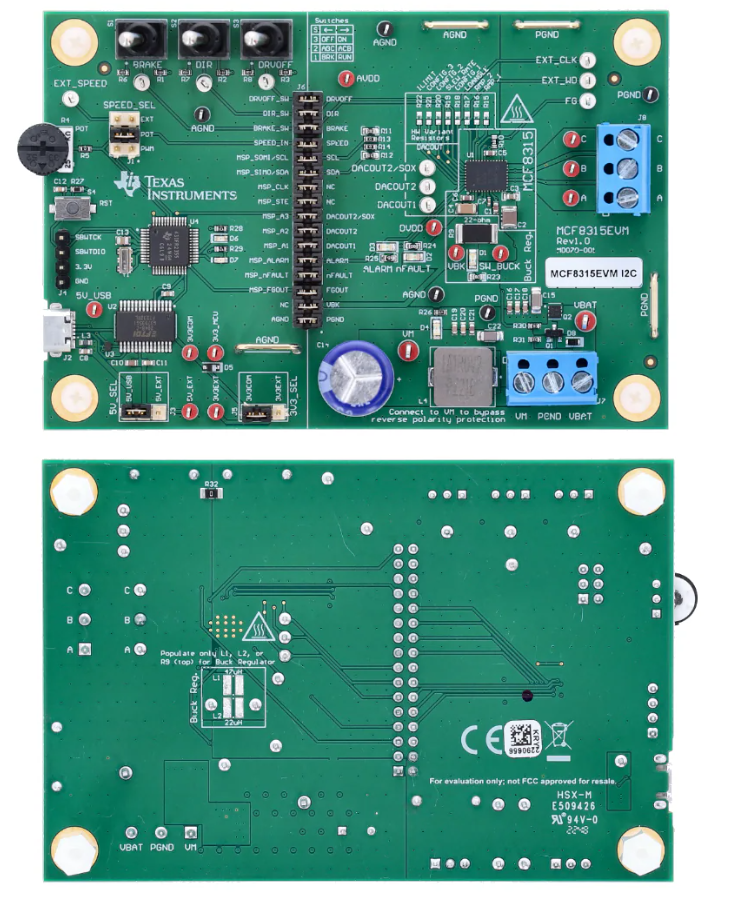

?TI MCF8315EVM评估模块技术解析与应用指南
