Texas Instruments INA-DDF-EVM评估模块设计用于与采用DDF封装的各种仪表放大器兼容。TI INA-DDF-EVM评估模块用于评估采用单电源和双电源配置的器件的性能。该EVM设有表面贴装测试点，具有基准电压源灵活性，提供便捷的输入和输出滤波，可轻松访问节点。

数据手册：*附件：Texas Instruments INA-DDF-EVM评估模块数据手册.pdf

特性

• 通过表面贴装测试点轻松访问各个节点
• 具有参考电压源，可提高灵活性
• 方便的输入和输出滤波

PCB布局

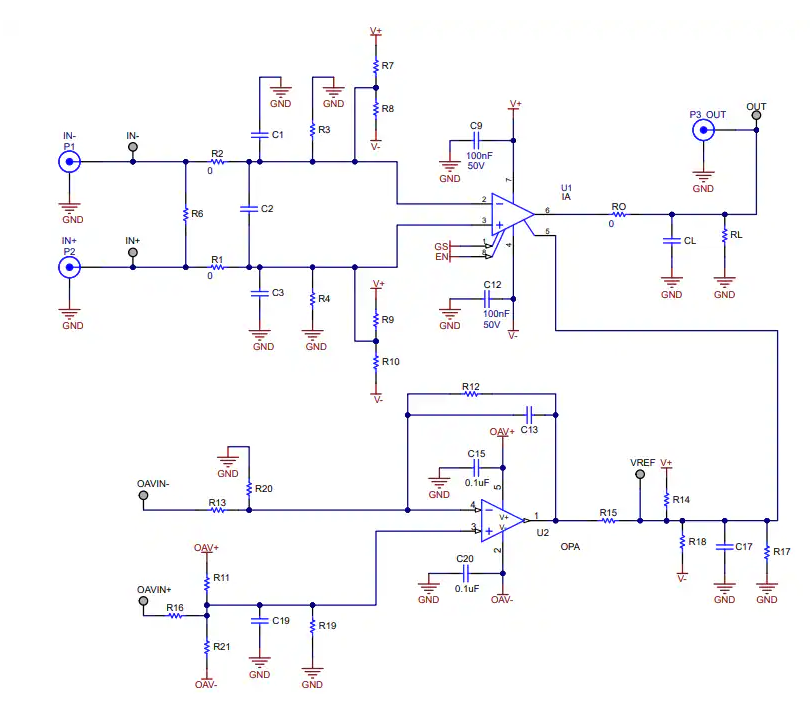

原理图

INA-DDF-EVM评估模块技术解析与应用指南

一、产品概述

INA-DDF-EVM是德州仪器(TI)推出的通用型仪表放大器评估模块，兼容多种DDF封装的仪表放大器(IA)器件。该模块提供完整的评估平台，支持单电源和双电源配置下的性能测试。

二、核心特性

1. ?广泛兼容性?：
   • 支持INA350AB/CD、INA351AB/CD等多款TI仪表放大器
   • 兼容标准DDF封装(8引脚)器件
2. ?灵活配置?：
   • 提供单/双电源工作模式切换
   • 集成参考电压缓冲电路
   • 支持直接REF连接和缓冲REF连接两种配置
3. ?测试便利性?：
   • 关键节点设置表面贴装测试点
   • 提供输入/输出滤波网络
   • 配置SMB连接器接口(P1-P3)

三、硬件设计解析

1. 电源架构

• ?双电源模式?：V+(+VS)和V-(-VS)独立供电，典型±15V
• ?单电源模式?：V+接正电源，V-接地
• ?电源去耦?：配置多组MLCC电容(C4-C8,C10-C14)

2. 信号通路设计

• ?输入滤波?：
  • 共模滤波截止频率：f??c? = 1/(2π×R1×C1)
  • 差模滤波截止频率：f??d? = 1/[2π(R1+R2)(C2+C1/2)]
• ?输出滤波?：
  • 单极点RC滤波：f??? = 1/(2π×RO×CL)
  • 可配置负载电阻RL

3. 参考电压电路

• 直接REF连接：通过VREF测试点直接接入
• 缓冲REF连接：采用OPA运放(U2)构建低阻抗输出
• 支持电阻分压网络(R14-R18)

四、典型应用配置

1. 双电源配置步骤

1. +VS接V+测试点，-VS接V-测试点
2. 安装0Ω电阻R17(或REF接GND)
3. 差分信号接入IN+和IN-测试点
4. 从OUT测试点观测输出

?注意事项?：

• C9和C12已预装0.1μF去耦电容
• 必须保证输入共模电压有效

2. 单电源配置方案

2.1 直接REF连接

• V+接正电源，V-接地
• 参考电压接VREF测试点
• 保持C9安装状态

2.2 缓冲REF连接

1. 配置OPA运放(U2)
2. 安装R12/R15/R16(0Ω)
3. 添加C10/C11/C15/C20去耦电容
4. 参考电压接OAVIN+

五、设计要点

1. PCB布局关键

• 四层板设计(顶层-地层-地层-底层)
• 敏感模拟电路与功率电路分区
• 关键信号走线长度匹配(±50ps)

2. 热管理建议

• 连续工作时芯片表面温度可达71°C
• 高温环境建议降额使用
• 保持模块周边通风良好

六、兼容器件列表

该评估模块通过优化的电路设计和丰富的测试接口，为工程师提供了高效的仪表放大器验证平台，特别适用于传感器信号调理、医疗设备和工业测量等高精度应用场景。
