TPSM33625EVM评估模块技术解析与应用指南

Texas Instruments TPSM33625EVM评估模块配置用于评估TPSM33625电源模块的运行情况。TPSM33625EVM接受电源模块的多种配置。此外，通过电气测试点可以轻松验证电源稳压器的性能。该EVM是优化TPSM33625布局和元件选择的基础。

数据手册：*附件：Texas Instruments TPSM33625EVM评估模块数据手册.pdf

TI TPSM33625EVM评估模块的可配置输出电压范围为1.8V至12V，负载电流高达2.5A。该器件的测量点可轻松测量转换效率，以及观察其他性能指标。通过随附的跳线和测试点可以评TPSM33625的特性，例如可编程使能UVLO、可调开关频率和模式选择（或同步）以及电源良好标记。

TPSM33625EVM默认配置为允许5V输出电压和2.2MHz开关频率，轻负载时可以频率折返（自动模式）。

测试设置图

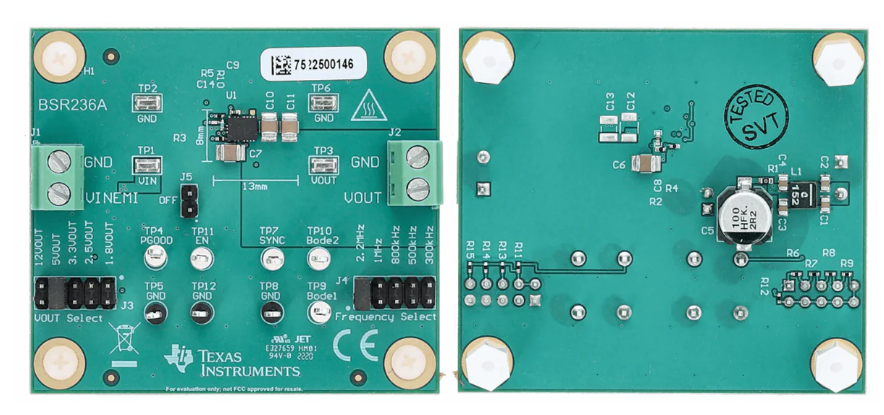

PCB布局

TPSM33625EVM评估模块技术解析与应用指南?

一、模块核心特性

1. ?灵活电源配置?
   • 支持1.8V-12V可调输出电压（最大负载电流2.5A），默认配置为5V输出
   • 提供两种版本选择：
     TPSM33625EVM ：可调开关频率（300kHz-2.2MHz）
     TPSM33625FEVM ：固定1MHz频率，支持自动/FPWM模式切换
2. ?专业测试接口?
   • 配置14个测试点（TP1-TP12）用于关键参数测量：
     • VIN/VOUT直连测试点（TP1-TP3/TP6）
     • PGOOD状态监测（TP4）
     • 环路响应评估接口（TP9-TP10）
   • 5组跳线器实现功能配置：
     • J3：输出电压选择
     • J4：频率/模式设置
     • J5：使能控制
3. ?EMC优化设计?
   • 集成π型输入滤波器（截止频率1MHz）
   • 配置阻尼电容C5（100μF）抑制高频谐振

二、典型测试配置

1. 基础性能测试

• ?效率测量?：建议使用18AWG导线连接TP1/TP3测试点，避免路径损耗影响精度
• ?热性能评估?：| 输入条件 | 开关频率 | 壳温（典型值） |
  | ---------------- | ---------- | ---------------- |
  | 12V/2A连续负载 | 2.2MHz | 68℃ |
  | 24V/2A连续负载 | 1MHz | 72℃ |

2. 传导噪声测试

• 配置CISPR32标准扫描：
  • 12V输入时150kHz-30MHz频段噪声裕量＞6dB
  • 需通过J1接口接入EMC滤波网络

3. 动态响应测试

• 使用TP9-TP10注入AC信号源
• 推荐测试参数：
  • 增益相位分析频率范围：10Hz-100kHz
  • 注入幅度：50mVpp

三、PCB设计要点

1. ?层叠结构?
   • 4层板设计（Top-Mid1-Mid2-Bottom）
   • 中间层1为完整地平面，降低噪声干扰
   • 底部层布置π滤波器和非关键被动元件
2. ?热管理设计?
   • 顶部散热焊盘（6.1×14mm）需连接至接地散热器
   • 持续满载时建议强制风冷，保持结温＜125℃
3. ?布局禁忌?
   • PVDD走线宽度≥3mm，避免使用过孔
   • 敏感信号（OSCM/OSCP）远离功率节点＞5mm

四、物料选型建议

1. ?关键器件规格?
   • 输入电容：2.2μF/50V X7R（C1-C4）
   • 输出电容：22μF/16V X7R（C10-C11）
   • 功率电感：XGL4020-152MEC（152μH饱和电流3.5A）
2. ?电阻配置公式?
   • 输出电压设置：
     VOUT = 0.8×(1+Rupper/Rlower)
   • 频率调节电阻：
     RT = 10000/(fsw(kHz)-20) kΩ
