Texas Instruments TPSM82816EVM评估模块设计用于评估带有6A 降压转换器和集成电感器的TPSM82816模块。该电源模块是 具有频率同步功能并采用 3mm × 4mm x 1.6mm MicroSiP ? 封装的6A引脚对引脚兼容降压电源模块。TPSM82816EVM模块提供1.8V输出电压（精度为1%），输入电压范围为2.7V至6V。该评估模块非常适合光学模块、测试和测量、患者监护和诊断、无线基础设施以及加固型通信应用。

数据手册：*附件：Texas Instruments TPSM82816EVM评估模块用户指南.pdf

特性

• 带有集成电感器的6A输出电流电源模块
• 3mm x 4mm电源模块解决方案的总尺寸为60mm^2^
• 高1.6 mm
• 输入电压范围：2.7V至6V
• 可与外部时钟同步

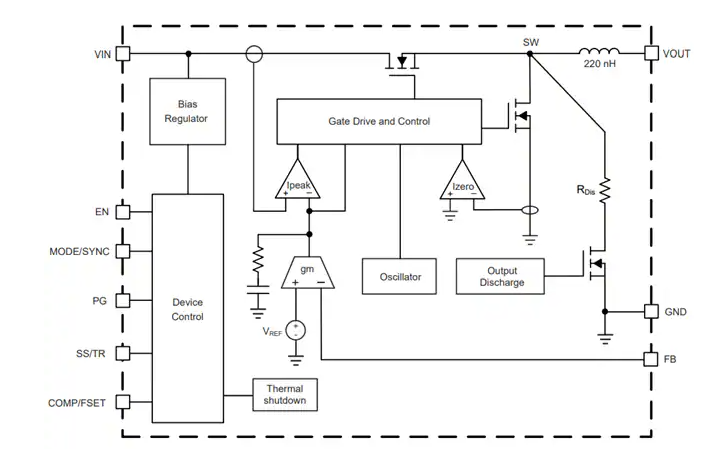

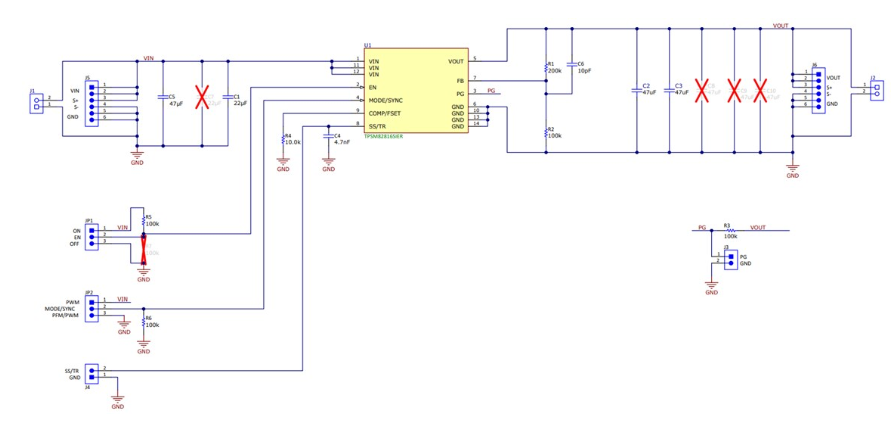

示意图

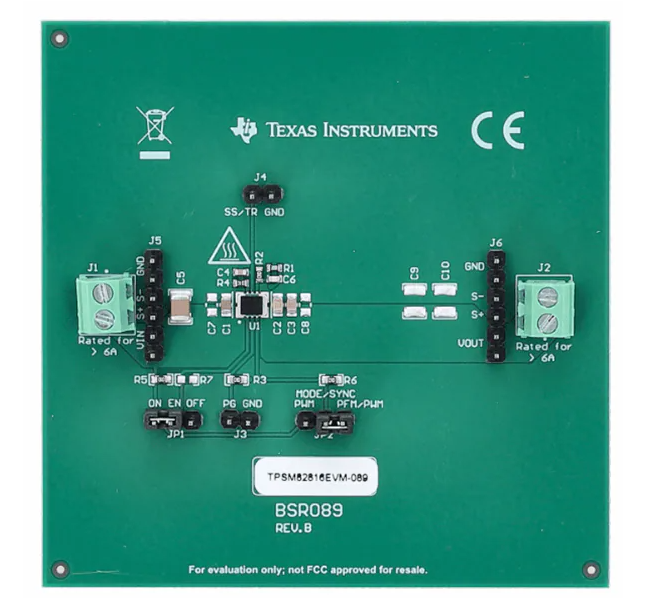

顶部视图

TPSM82816EVM评估模块技术解析与应用指南

一、产品概述

TPSM8281xEVM-089评估模块是德州仪器(TI)推出的用于评估TPSM82816和TPSM82810电源模块的开发平台。该模块采用3mm×4mm MicroSiP?封装，集成电感元件，支持频率同步功能，主要面向光通信模块、测试测量设备、病人监护系统等应用场景。

?核心特性?：

• ?宽输入范围?：2.7V至6V工作电压
• ?高输出能力?：TPSM82816支持6A连续输出
• ?精密调节?：1.8V输出电压精度±1%
• ?频率同步?：支持外部时钟同步
• ?多重保护?：过压/欠压、过流、过热保护
• ?小型化设计?：模块高度仅1.6mm(TPSM82816)

二、硬件配置详解

1. 接口定义

评估板提供丰富的接口配置：

• ?功率接口?：
  • J1：输入连接器（支持16AWG线缆）
  • J2：输出连接器（支持16AWG线缆）
• ?控制接口?：
  • JP1：使能控制(EN)
  • JP2：模式选择/同步(MODE/SYNC)
• ?监测接口?：
  • J3：电源良好指示(PG)
  • J4：软启动/跟踪(SS/TR)

2. 关键电路设计

• ?输入滤波?：配置22μF×2+47μF陶瓷电容
• ?输出滤波?：5×47μF X6S陶瓷电容矩阵
• ?频率设置?：通过R4电阻编程(10kΩ默认)
• ?软启动?：4.7nF电容控制启动斜率

三、性能参数

1. 电气规格

2. 热特性

• 工作结温：-40°C至+125°C
• 热阻参数：
  • θJA(SIE封装)：32.2°C/W
  • θJA(VCA封装)：26.6°C/W

四、典型应用配置

1. 基本操作步骤

1. 设置JP1跳线至ON位置使能模块
2. 配置JP2选择工作模式：
   • PWM：强制PWM模式
   • PFM/PWM：自动切换模式
3. 连接输入电源至J1(VIN/GND)
4. 连接负载至J2(VOUT/GND)

2. 高级功能配置

• ?频率同步?：
  • 移除JP2跳线
  • 施加1.8-4MHz同步信号至MODE/SYNC引脚
• ?电压跟踪?：
  • 通过J4接口施加跟踪信号
  • 调整C4改变跟踪响应速度
• ?环路响应测量?：
  • 在VOUT与R1/C6间添加50Ω电阻
  • 使用网络分析仪测量频响特性

五、PCB设计要点

1. 布局规范

• ?功率路径?：
  • 输入电容尽量靠近VIN引脚
  • SW节点面积最小化
• ?信号完整性?：
  • 反馈网络远离开关节点
  • AGND与PGND单点连接

2. 层叠结构

• 4层板设计(1oz铜厚)
• 层间分配：
  • 顶层：功率元件布局
  • 内层1：完整地平面
  • 内层2：电源分配
  • 底层：控制信号布线

六、修改与定制

1. 可调整参数

• ?输出电容?：通过C8-C10扩展(最大47μF×3)
• ?开关频率?：修改R4阻值
• ?软启动时间?：更换C4电容
• ?补偿设置?：通过R4配置(10kΩ默认)

2. 设计注意事项

• 输出低于1V时必须安装C8(47μF)
• 总输出电容需符合器件规格要求
• 高电流路径使用J1/J2连接器

七、安全规范

1. ?热表面警告?：模块工作时表面温度可能达到烫伤程度
2. ?电流限制?：
   • 超过3A电流必须使用J1/J2连接器
   • J5/J6接口限流3A
3. ?ESD防护?：
   • 操作时佩戴防静电手环
   • 存储时使用防静电袋

本评估模块为开发人员提供了快速验证
