?LP8556高能效LED背光驱动器技术文档总结

LP8556 器件是一款白光 LED 驱动器，具有异步升压转换器和六个高精度电流吸收器，可通过 PWM 信号或 I 控制^2^C 主。

升压转换器使用自适应输出电压控制，将最佳 LED 驱动器电压设置为低至 7 V，最高可达 43 V。此功能通过在所有条件下将输出电压调整到最低的足够水平来最大限度地降低功耗。该转换器可以在三种开关频率下工作：312 kHz、625 kHz 和 1250 kHz，可以使用外部电阻器进行设置或通过 EPROM 进行预配置。可编程压摆率控制和扩频方案可最大限度地降低开关噪声并提高 EMI 性能。
*附件：lp8556.pdf

LED 电流吸收器可设置为高达 15 位的 PWM 调光分辨率。专有的自适应调光模式可实现更高的系统节能。此外，相移 LED PWM 调光可降低可听噪声并缩小升压输出电容器。

LP8556 器件具有全套故障保护功能，可确保器件和外部组件的稳健运行。该套件包括输入欠压锁定 （UVLO）、热关断 （TSD）、过流保护 （OCP）、多达 6 级过压保护 （OVP）、LED 开路和短路检测。

LP8556器件的工作环境温度范围为–30°C至+85°C。 它采用节省空间的 20 引脚 DSBGA 和 24 焊盘 WQFN 封装。

特性

• 高效DC/DC升压转换器，集成0.19 Ω功率MOSFET，三种开关频率选项：312 kHz、625 kHz和1250 kHz
• 2.7V 至 36V 升压开关输入电压范围支持多节锂离子电池（2.7V 至 20V VDD输入范围）
• 7V 至 43V 升压开关输出电压范围支持每通道少至 3 个串联 WLED，多达 12 个 WLED
• 可配置的通道数（1 到 6）
• 每通道高达 50 mA
• PWM 和/或 I^2^C 亮度控制
• 相移PWM模式可降低可听噪声
• 自适应调光可实现更高的 LED 驱动光学效率
• 可编程边沿速率控制和扩频方案可最大限度地降低开关噪声并提高 EMI 性能
• LED 故障（短路和开路）检测、UVLO、TSD、OCP 和 OVP（多达 6 个阈值选项）
• 采用微型 20 引脚、0.4 mm 间距 DSBGA 封装和 24 引脚、0.5 mm 间距 WQFN 封装

参数

方框图

?1. 产品概述?
LP8556是德州仪器（TI）推出的高能效LED背光驱动芯片，专为平板电脑等设备的LCD背光设计。其主要特点包括：

• ?宽电压范围?：支持2.7V至36V输入电压（Boost开关输入），输出可达7V至43V，适配多节锂离子电池。
• ?多通道配置?：支持1至6路LED通道，每通道最大电流50mA，可通过PWM或I?C控制亮度。
• ?高效能设计?：集成0.19Ω功率MOSFET，提供312kHz、625kHz、1250kHz三种开关频率选项。

?2. 关键特性?

• ?自适应调光?：结合PWM和电流控制，优化光学效率，支持15位PWM调光分辨率。
• ?EMI优化?：可编程边沿速率控制和扩频方案，降低开关噪声。
• ?全面保护功能?：包括LED开路/短路检测、欠压锁定（UVLO）、过温保护（TSD）、过流保护（OCP）及多级过压保护（OVP）。

?3. 封装与型号?

• ?封装选项?：20引脚DSBGA（2.401mm×1.74mm）和24引脚WQFN（4.00mm×4.00mm）。
• ?预配置型号?：如LP8556SQ-E00（WQFN封装，2通道）和LP8556TME-E02（DSBGA封装，6通道），不同型号对应不同LED数量、电流及电压范围。

?4. 应用场景?

• 主要用于平板电脑LCD背光驱动，支持灵活的系统设计（如PWM独立控制或I?C主机控制）。

?5. 技术细节?

• ?亮度控制?：支持外部PWM信号或I?C寄存器调节，提供纯电流、纯PWM及混合调光模式。
• ?频率设置?：通过外部电阻（RFSET）或EPROM配置开关频率和PWM调光频率。
• ?输出配置?：支持相位偏移PWM模式，减少可闻噪声并降低输出电容需求。

?6. 设计支持?

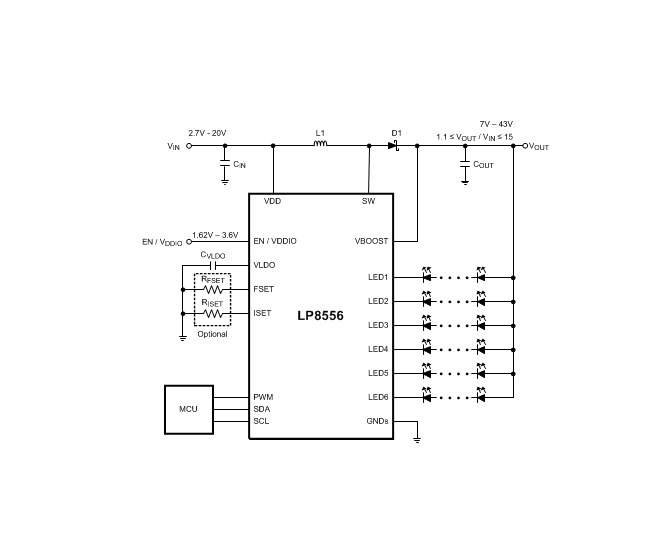

• 提供典型应用电路图、布局指南及热性能数据，推荐电感、电容选型参数（如4.7μH电感、4.7μF输出电容）。

?7. 文档与支持?

• 包含完整的寄存器映射表、电气特性及修订历史，可通过TI官网获取更新通知和技术社区资源。

该文档为硬件设计人员提供了从选型到实现的全面指导，适用于需要高能效、高集成度LED驱动解决方案的消费电子设备。
