?LP8553高能效笔记本LED背光驱动芯片技术手册总结

LP8553 是一款带有集成升压转换器的白光 LED 驱动器。它有四个可调电流吸收器，可通过 PWM 输入或 我^2^C 兼容串行接口。

升压转换器具有基于 LED 驱动器电压的自适应输出电压控制。此功能通过将电压调整到最低足够的水平来最大限度地降低功耗所有条件。
*附件：lp8553.pdf

LED 输出具有 8 位电流分辨率和高达 13 位 PWM 分辨率，并具有额外的1-3 位抖动，以实现平滑和精确的亮度控制。专有的相移 PWM控制用于 LED 输出，以降低升压转换器的峰值电流，从而使升压电容器更小。移相方案还消除了可听见的噪声。

较低亮度值时自动PWM调光，较高亮度时电流调光值可用于提高光学效率。

内部EEPROM用于存储配置数据。这使得具有最少的外部元件数量，并使解决方案非常小。

LP8553 具有安全功能，可以检测开路或开路的 LED 输出短故障。还监控低输入电压和升压过流条件，并且芯片当这些事件发生时关闭。热降额功能可防止过热在达到设定温度时通过降低背光亮度来设备。

LP8553 采用 TI 的 DSBGA 25 焊球封装。

特性

• 高压DC/DC升压转换器，集成FET
  ，具有四个开关频率选项：156/312/625/1250 kHz
• 2.7V 至 22V 输入电压范围，支持 1x...5 节锂
  离子电池
• 可编程PWM分辨率
  • 8 至 13 True Bit（稳态）
  • 在亮度
    变化期间使用抖动的额外 1 到 3 位
• 我^2^C 和 PWM 亮度控制
• 自动 PWM 和电流调光，提高
  效率
• PWM输出频率和通过电阻器设置
  的LED电流
• 可选同步到显示器 V同步
  信号
• 4 个 LED 输出，具有 LED 故障（短路/开路）检测功能
• 低输入电压、过温、过流检测
  和关断
• 外部元件的最小数量
• DSBGA 25焊球封装，2.466 × 2.466 × 0.6 mm

参数

方框图

?一、核心特性?

1. ?高效电源管理?
   • 集成高压DC/DC升压转换器（2.7-22V输入，10-40V输出），支持1-5节锂电池
   • 四种可编程开关频率（156/312/625/1250 kHz）
   • 自适应输出电压控制，动态优化能效
2. ?精准亮度控制?
   • 8-13位PWM分辨率（稳态），亮度变化时可通过抖动技术额外增加1-3位分辨率
   • 支持I?C和PWM双控制接口
   • 自动PWM/电流混合调光技术（25%或50%亮度阈值可调）
3. ?高级功能?
   • 4路LED输出（每路30mA max），带开路/短路检测
   • 相位偏移PWM技术降低纹波和可闻噪声
   • 支持显示器VSYNC信号同步（60Hz至55kHz）

?二、关键应用?

• 笔记本/上网本LCD背光驱动
• LED照明系统

?三、安全保护机制?

1. ?多重故障检测?
   • LED故障（开路/短路）
   • 输入欠压保护（2.7V/5.4V/8.1V三档可调）
   • 过温保护（110-130°C可编程阈值）
   • 过流保护（1.4A/2.5A可选）
2. ?热管理?
   • 温度传感器实时监控
   • 达到阈值时自动降低亮度（2%/°C梯度）
   • 150°C强制关断，130°C恢复

?四、封装与电气特性?

• 25焊球DSBGA封装（2.466×2.466×0.6mm）
• 工作温度：-30°C至+85°C
• ESD防护：HBM 2kV/CDM 1kV

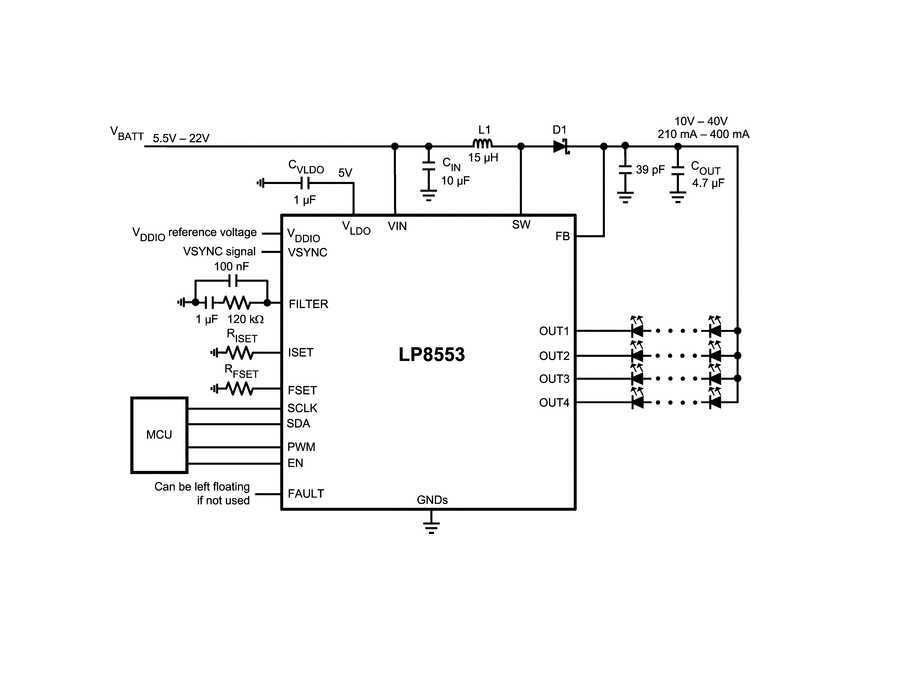

?五、典型设计要点?

1. ?外围元件选型?
   • 电感：15μH/2.5A饱和电流（推荐屏蔽式）
   • 输出电容：4.7-10μF/50V陶瓷电容
   • 肖特基二极管：60V/2.5A规格
2. ?配置方式?
   • 通过RISET电阻（16kΩ典型值）设置LED电流
   • EEPROM存储配置参数（64位非易失存储）
   • I?C接口（从地址2Ch）实时寄存器控制

?六、创新技术?

1. ?动态能效优化?
   • 亮度>50%时采用电流调光
   • 亮度<50%时切换PWM调光
   • 相位偏移技术降低40%峰值电流
2. ?视觉增强?
   • 亮度渐变斜率可调（50-500ms）
   • 3bit抖动技术消除阶跃感

该芯片通过TI的DSBGA封装和集成化设计，显著减少外围元件数量（仅需7个关键被动元件），特别适合空间受限的便携设备应用。完整技术细节见原厂数据手册SNVS701B版本。
