?TPS92315离线式原边反馈控制器技术文档总结

TPS92315反激式电源控制器无需使用光耦合器即可提供隔离式输出电流调节。这些器件处理来自初级电源开关和辅助反激式绕组的工作信息，以提供精确的输出电流控制。低启动电流、动态控制的工作状态和定制的调制曲线支持极低的待机功耗，而不会牺牲启动时间或输出瞬态响应。

TPS92315中的控制算法使运行效率达到或超过适用标准。驱动器输出与 FET 电源开关连接。具有谷值开关的不连续导通模式 （DCM） 用于降低开关损耗。开关频率和峰值初级电流幅度调制相结合，可在满载和输入电压范围内保持较高的转换效率。
*附件：tps92315.pdf

控制器的最大开关频率为 130 kHz，始终保持对变压器中峰值初级电流的控制。保护功能有助于在整个作范围内控制次级和主要组件的应力水平。

特性

• 初级侧调节 （PSR） 消除了光耦合器
• ±5% LED 电流调节
• 130 kHz 最大开关频率支持高功率密度 SSL 驱动器设计
• 准谐振谷值开关作，实现最高的整体效率
• 正在申请专利的频率抖动方案，可简化 EMI 合规性
• 宽 VCC 范围 （35V） 允许小型偏置电容
• MOSFET的驱动输出
• 保护功能：过压、低线路和过流
• SOT23-6封装

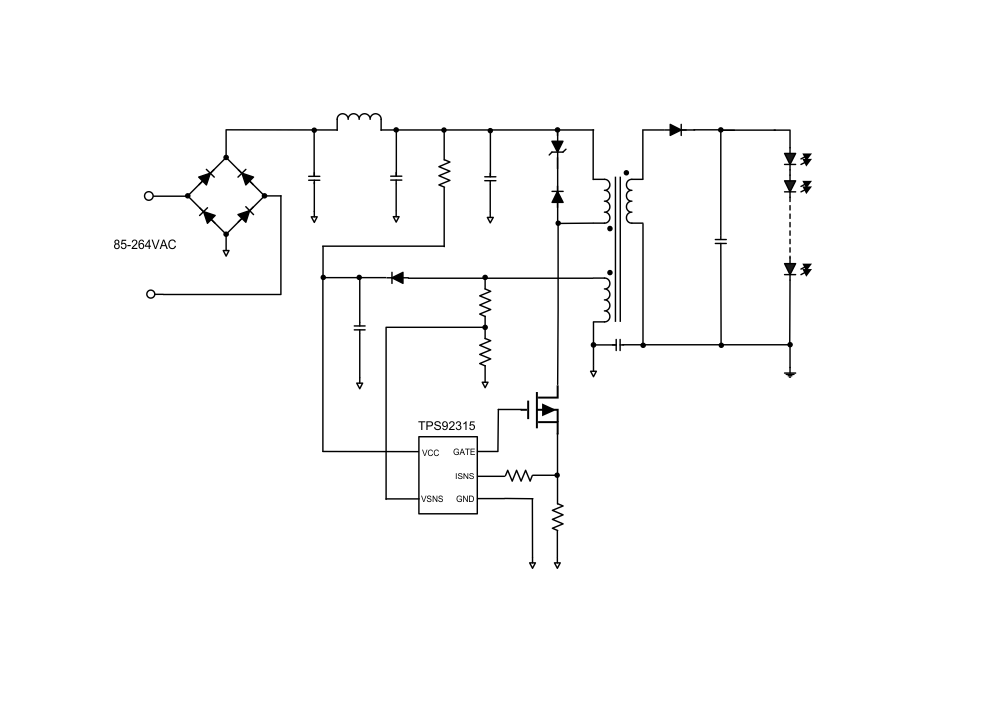

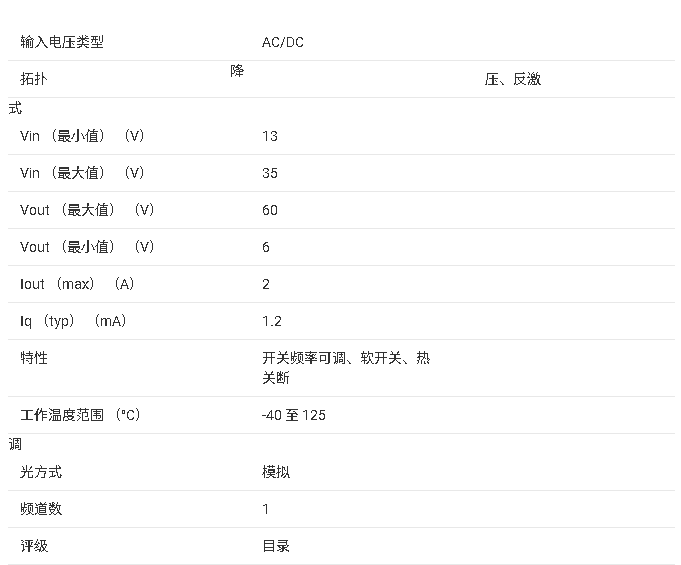

参数

方框图

?1. 核心特性?

• ? 原边反馈(PSR) ?：无需光耦实现隔离输出电流精确调节，通过检测初级开关管和辅助绕组信息控制输出电流。
• ?高效率设计?：130kHz最大开关频率，准谐振谷底开关技术，专利频率抖动方案降低EMI干扰。
• ?宽工作范围?：VCC供电电压范围9-35V，支持小容量偏置电容设计。
• ?集成保护?：过压、欠压、过流、过热等多重保护功能，SOT23-6紧凑封装。

?2. 关键参数?

• ?电流精度?：LED电流调节精度±5%
• ?开关特性?：最大频率130kHz，最低频率1kHz，谷底开关延迟2.1μs
• ?保护阈值?：过压保护4.6V±3%，过热关断165°C
• ?驱动能力?：MOSFET栅极驱动电流25mA（源极），6Ω下拉电阻

?3. 典型应用?

• LED照明驱动（如E14/GU-10灯泡）
• 小尺寸LED灯具
• 要求高功率密度的SSL驱动设计

?4. 工作原理?

• ?控制算法?：结合频率调制和峰值电流调制，全负载范围内保持高效
• ?电压采样?：通过辅助绕组电阻分压网络（RAUX1/RAUX2）实现输出电压反馈
• ?电流调节?：基于ISNS引脚检测的初级峰值电流，通过公式IOUT = (IPP×NP×tDM)/(2NS×TSW)精确控制输出电流

?5. 设计要点?

• ?变压器设计?：推荐初级-次级匝比7-8，需控制漏感复位时间<1.5μs
• ?关键元件选型?：
  • 电流检测电阻RISNS = (VCCR×NPS)/(2IOCC)×ηXFMR
  • VCC电容需满足CVCC ≥ (IRUN+1mA)×COUT×VOCC/(VVCCON-VVCCOFF-1V)
• ?PCB布局?：GND引脚需单点接地，VCC旁路电容尽量靠近器件

?6. 典型性能曲线?

• 工作电流随温度变化：2.1-3mA（25°C）
• VSNS调节电压：4.05V±1.2%
• 线电压检测阈值：运行220μA/停止80μA（25°C）

文档详细提供了器件参数、设计公式、应用电路示例及封装信息，适用于需要高精度原边控制LED驱动方案的开发场景。
