?TPS92314/TPS92314A 离线式初级侧感应控制器技术文档总结

科技绿洲 ? 2025-08-29 09:25 ? 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

TPS92314/14A 是一款离线控制器,专门设计用于驱动照明应用中的大功率 LED。功能包括自适应恒定导通时间控制和准谐振开关。谐振开关可减少 EMI 特征并提高系统效率。因此,该器件引入了低外部部件数量和高集成度。TPS92314/14A的控制算法参考初级侧电感峰值电流和次级侧电感放电时间动态调整导通时间,其响应时间由外部电容器设定。
*附件:tps92314.pdf

过流保护是通过初级电感电流的逐周期电流限制来实现的。TPS92314A具有更高的OCP阈值,更适合通用线路应用,TPS92314可以优化系统成本。TPS92314/14A 的其他监控功能包括 VCC 过压保护和欠压锁定、输出 LED 过压保护和控制器热关断。TPS92314/14A 采用 8 引脚 SOIC 封装。

特性

  • 调节LED电流,无需二次侧检测
  • 具有固有 PFC 的自适应导通时间控制
  • 临界导通模式 (CRM),具有零电流检测 (ZCD),用于谷值开关
  • 编程开关导通延迟
  • 可编程恒定导通时间 (COT)
  • 超流限制选项:
    • TPS92314:1.15V
    • TPS92314A:2.0V
  • 先进的过流和过压保护
  • 内部过温保护
  • 8引脚SOIC封装

参数

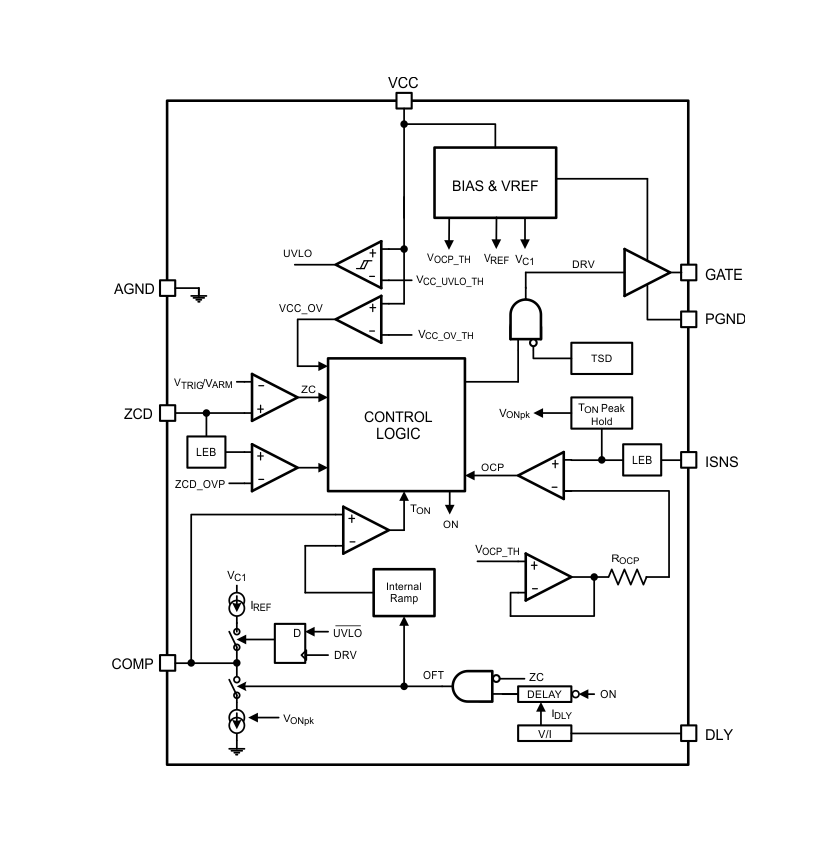

方框图

?1. 产品概述?

  • ?型号?:TPS92314/TPS92314A,8引脚SOIC封装,支持离线式初级侧感应控制,集成PFC功能。
  • ?核心特性?:
    • 无需次级侧电流检测即可调节LED电流。
    • 自适应恒导通时间控制(COT),支持临界导通模式(CRM)和谷底开关(ZCD)。
    • 可编程开关延迟(DLY引脚)和恒导通时间(COT)。
    • 过流保护(OCP)阈值可选:TPS92314为1.15V,TPS92314A为2.0V。
    • 内置过温保护(TSD)、VCC过压保护(OVP)及欠压锁定(UVLO)。

?2. 典型应用?

  • ?场景?:住宅LED灯具(如A19、PAR30/38)、固态照明。
  • ?拓扑结构?:支持隔离/非隔离反激式转换器,适用于85VAC~132VAC输入范围,驱动多串LED(如7串,350mA)。

?3. 关键功能模块?

  • ?启动与供电?:通过高压电阻(如150kΩ)从交流线供电,VCC需外接10~20μF滤波电容
  • ? 零交叉检测(ZCD) ?:通过辅助绕组检测变压器能量释放完成,实现谷底开关以降低损耗。
  • ?延迟时间设置?:通过DLY引脚电阻(如6.34kΩ)调节MOSFET导通延迟,优化EMI和效率。
  • ?保护机制?:
    • ?输出开路保护?:通过ZCD或VCC引脚触发,重启后自动恢复。
    • ?短路保护?:进入低频模式并尝试重启。
    • ?过温保护?:165°C关断,145°C恢复。

?4. 设计要点?

  • ?变压器设计?:建议匝比3.8:1,初级电感0.81mH(85VAC输入时)。
  • ?电流检测电阻?:根据LED电流和匝比计算(如1.5Ω)。
  • ?输出电容?:需低ESR(如470μF电解电容并联10μF陶瓷电容)。
  • ?PCB布局?:高压走线短而宽,信号与功率地分离,符合安全间距要求。

?5. 性能参数?

  • ?开关频率?:典型75kHz(CRM模式)。
  • ?效率优化?:准谐振开关降低EMI,提升效率至85%以上。
  • ?温度特性?:关键参数(如OCP阈值、延迟时间)随温度变化曲线见文档图表。

?6. 参考设计?

  • 提供隔离/非隔离拓扑原理图(如图24/25),包含EMI滤波、变压器参数及外围元件选型。
