Texas Instruments TPS7H1111EVM-CVAL稳压器评估模块 (EVM) 是适用于辐射硬度保证 (RHA) TPS7H1111.SP的工程演示。TPS7H1111-SP是一款超低噪声、高PSRR、低压差线性稳压器 (LDO)，针对航空环境中的RF（射频）器件供电进行了优化。它可以在0.85V至7V的输入范围内，通过2.2V至14V的偏置电源提供高达1.5A的电源。

数据手册：*附件：Texas Instruments TPS7H1111EVM-CVAL稳压器评估模块数据手册.pdf

Texas Instruments TPS7H1111EVM-CVAL配置有一个默认输出电阻器，可调节至1.8V V OUT ，可用VIN 范围为 (1.8V + V DO ) 至7V，VBIAS 范围为 (VOUT + 1.6V) 至14V。在推荐的工作条件下，最坏情况下的VDO 范围为430mV (VBIAS ≥ (VOUT +1.6V))至1.4V (VBIAS = V IN )。该评估模块能够向负载提供高达1.5A的电流。实现最大负载取决于多个变量，包括输入输出耗散功率、板散热和排热。

特性

• 1.5A稳压器
• 超低噪声
• 超高电源抑制比 (PSRR)

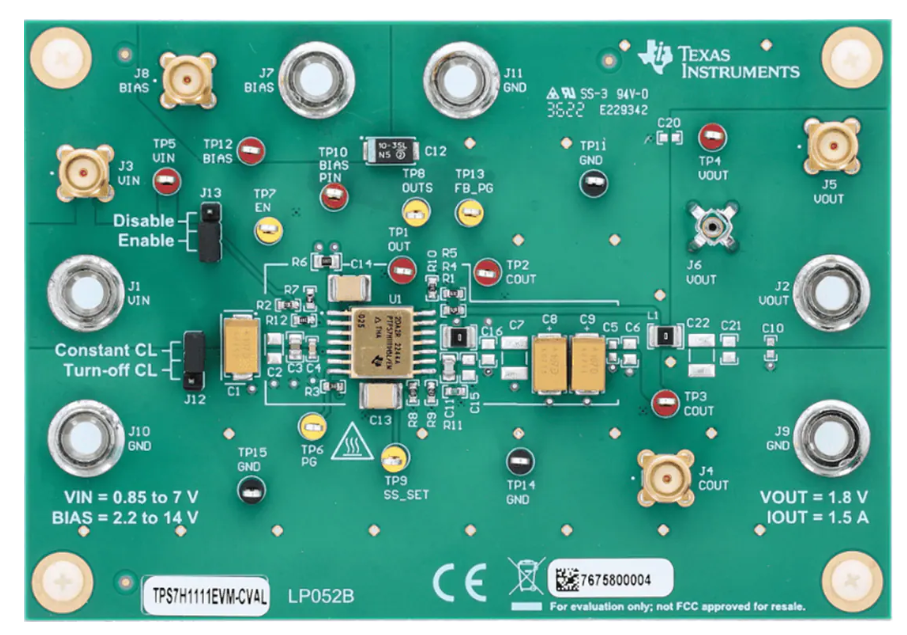

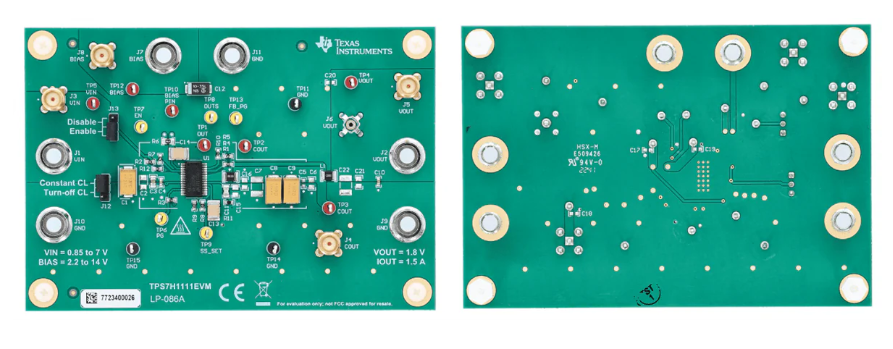

板布局

TPS7H1111EVM-CVAL评估模块技术解析与应用指南

一、评估模块概述

TPS7H1111EVM-CVAL是德州仪器(TI)专为TPS7H1111-SP低噪声LDO设计的评估模块，该器件是一款1.5A超低噪声、高PSRR的辐射硬化保证(RHA)射频低压差线性稳压器。评估模块采用LP052B板型设计(5.2×5.2cm)，默认配置输出1.8V电压，支持0.85-7V输入范围和2.2-14V偏置电压。

?核心特性参数?：

• ?辐射性能?：总电离剂量(TID)达100krad(Si)，抗单粒子锁定(SEL)、单粒子烧毁(SEB)和单粒子栅击穿(SEGR)
• ?噪声性能?：1.71μVRMS(典型值，10Hz-100kHz)
• ?PSRR指标?：109dB@100Hz，71dB@100kHz，66dB@1MHz
• ?输出精度?：全温度范围+1.1%/-1.3%，25℃时+0.9%/-0.7%
• ?可编程功能?：软启动控制(SS_SET)、开漏电源就绪(PG)指示、可配置PG阈值(FB_PG)

二、硬件配置详解

1. 接口与跳线配置

?关键连接器?：

• J1：VIN输入香蕉插座(0.85-7V)
• J2：VOUT输出香蕉插座(默认1.8V)
• J7：VBIAS偏置输入香蕉插座(2.2-14V)
• J5/J6：VOUT输出SMA/冷鼻探头接口

?功能跳线?：

• J12：限流模式选择(恒定电流/关闭模式)
• J13：使能控制(使能/禁用/通过R2/R7分压器自动使能)

2. 测试点功能

三、典型测试配置

1. 设备连接建议

1. ?电源配置?：
   • PS1：2.5V/1.5A限流，连接J1(VIN+)和J10(VIN GND)
   • PS2：5V/100mA，连接J7(VBIAS+)和J11(VBIAS GND)
2. ?负载连接?：
   • 电子负载或电阻负载(≤1.5A)接J2(VOUT)和J9(GND)
   • 示波器建议通过SMA接口J5监测输出

2. 操作流程

1. 设置J13跳线至使能位置
2. 依次启用PS1和PS2电源(顺序无关)
3. 验证VOUT输出应为1.8V±1%
4. PG信号(TP6)应被拉高至VOUT电平
5. 通过调整负载验证动态性能

?注意事项?：

• 大VIN-VOUT压差在高负载电流下会导致显著功耗
• 最大负载能力受PCB散热设计影响
• 建议持续监测器件温度

四、性能测试结果

1. 关键指标实测数据

?PSRR性能?：

• 1kHz：>60dB
• 1MHz：保持40dB以上
• 测试条件：VIN=2.5V, VBIAS=5V, VOUT=1.8V

?软启动特性?：

• 4.7μF软启动电容对应3.7ms启动时间
• 典型启动波形包含EN、VOUT、SS_SET和IOUT信号

?噪声谱密度?：

• 10Hz-100kHz积分噪声：1.68μVRMS@1.5A
• 1/f转折频率约100Hz

2. 稳定性分析

• 相位裕度：>60°(全负载范围)
• 增益交越频率：约100kHz
• 测试方法：小信号注入法(TP2/TP8)

五、典型应用场景

1. 航天电子系统

• 卫星电源系统(EPS)
• 抗辐射要求的RF电路供电

2. 高精度模拟电路

• 数据转换器(ADC/DAC)
• 压控振荡器(VCO)和锁相环(PLL)
• 高速串行接口(SerDes)

3. 处理器供电

• FPGA和DSP的精密电源
• 成像传感器供电
