Texas Instruments SN74AHCT08/SN74AHCT08Q-Q1四路双输入正与门以正逻辑执行布尔函数Y = A x B或Y = A+B。这些器件的工作电压范围为4.5V至5.5V，并与TTL电压兼容。Texas Instruments SN74AHCT08Q-Q1器件符合面向汽车应用的AEC-Q100标准。

数据手册：

*附件：SN74AHCT08数据手册.pdf

*附件：SN74AHCT08Q-Q1数据手册.pdf

特性

• ESD保护超出JESD 22标准：-2000V人体模型 (A114-A)-200V机器模型 (A115-A)-1000V充电器件模型 (C101)
• 输入兼容TTL电压
• 闭锁性能超过250mA，符合JESD 17标准

功能框图

?SN74AHCT08四路2输入正逻辑与门技术解析?

?一、产品概述?

SN74AHCT08是德州仪器(TI)推出的基于AHCT系列逻辑的四路2输入正逻辑与门芯片，采用先进CMOS工艺制造，具有TTL兼容输入和低功耗特性。该器件专为需要高噪声抗扰度和稳定逻辑电平转换的应用设计，适用于服务器、网络交换机、PC等场景。

?二、核心特性?

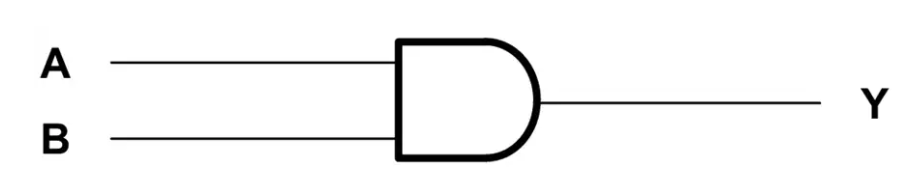

?1. 逻辑架构?

• ?四路独立与门?：每个门实现布尔函数 ?Y = A·B?（正逻辑）
• ?真值表?：| 输入A | 输入B | 输出Y |
  | ------- | ------- | ------- |
  | H | H | H |
  | L | X | L |
  | X | L | L |

?2. 电气性能?

• ?工作电压?：4.5V至5.5V
• ?驱动能力?：
  • 高电平输出电流：-8mA（VCC=4.5V时VOH≥3.8V）
  • 低电平输出电流：8mA（VCC=4.5V时VOL≤0.44V）
• ?传输延迟?：
  • CL=15pF时典型值6.9ns（最大值8ns）
• ?静态功耗?：典型值2μA（最大20μA）

?3. 封装选项?

?三、关键参数解析?

?1. 绝对最大额定值?

• ?电源电压范围?：-0.5V至7V
• ?输入电压范围?：-0.5V至7V
• ?ESD保护等级?：
  • 人体放电模型（HBM）：±2000V
  • 充电器件模型（CDM）：±1000V

?2. 推荐工作条件?

四、选型对比?

?五、设计注意事项?

1. ?未使用引脚处理?：所有闲置输入必须接VCC或GND
2. ?热管理?：
   • SOIC封装θJA=124.5°C/W
   • WQFN需焊接热焊盘至地平面
3. ?信号完整性?：
   • 避免走线90°转角
   • 关键信号线阻抗匹配（典型50Ω）
