Texas Instruments SN74AHCT00/SN74AHCT00Q-Q1四路双输入正与非门以正逻辑执行布尔函数Y = A ? B或Y = A+B。这些器件的工作电压范围为4.5V至5.5V,功耗低(最大I~ CC~为10?A)。5V时的输出驱动为±8mA,输入与TTL电压兼容。Texas Instruments SN74AHCT00Q-Q1器件符合面向汽车应用的AEC-Q100标准。
数据手册:
特性
- 工作电压范围:4.5V至5.5V
- 功耗低,最大I
CC为10?A - 输出驱动:±8mA(5V时)
- 输入兼容TTL电压
- 闭锁性能超过250mA,符合JESD 17标准

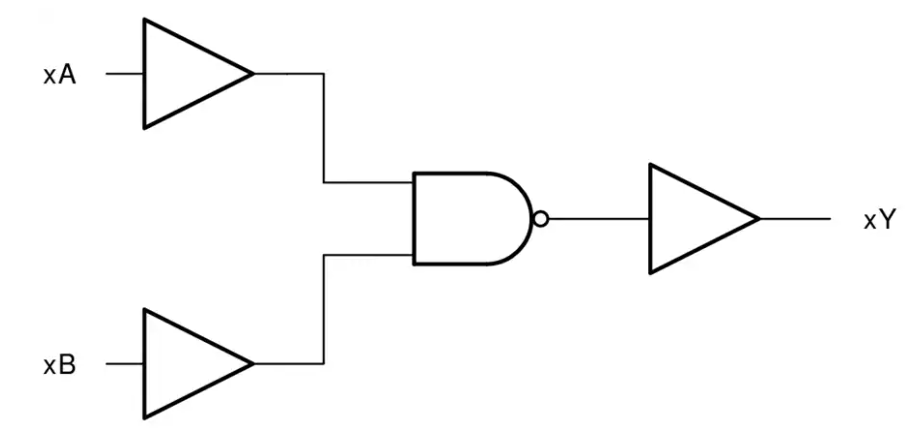

功能框图
SN74AHCT00四路2输入正逻辑与非门技术解析
一、产品概述
SN74AHCT00是德州仪器(TI)推出的四路2输入正逻辑与非门芯片,属于AHCT系列逻辑器件。该器件采用先进的CMOS工艺制造,具有以下核心特性:
- ?宽工作电压范围?:4.5V至5.5V
- ?低功耗设计?:最大静态电流10μA
- ?强驱动能力?:5V下±8mA输出驱动
- ?TTL兼容输入?:可直接与TTL逻辑电平接口
- ?高抗闩锁性能?:超过250mA(符合JESD 17标准)
二、关键电气参数
2.1 主要规格指标
参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
---|---|---|---|---|---|
高电平输出电压 | VCC=4.5V, IOH=-8mA | 3.8 | 3.94 | - | V |
低电平输出电压 | VCC=4.5V, IOL=8mA | - | 0.36 | 0.44 | V |
传输延迟时间 | VCC=5V, CL=15pF | - | 6.9 | 8 | ns |
输入电流 | VI=5.5V或GND | - | ±0.1 | ±1 | μA |
静态电源电流 | VI=VCC或GND, IO=0 | - | 2 | 20 | μA |
2.2 封装选项
SN74AHCT00提供多种封装选择,满足不同应用需求:
- ? PDIP(N) ?:14引脚,19.30mm×6.35mm
- ? SOIC(D) ?:14引脚,8.65mm×3.91mm
- ? SSOP(DB) ?:14引脚,6.20mm×5.30mm
- ? TSSOP(PW) ?:14引脚,5.1mm×4.5mm
- ? QFN(RGY) ?:14引脚,3.5mm×3.5mm
三、功能特性
3.1 逻辑功能
SN74AHCT00包含四个独立的2输入与非门,每个门实现布尔函数Y = A·B(正逻辑)或Y = A+B(负逻辑)。
?真值表?:
输入A | 输入B | 输出Y |
---|---|---|
H | H | L |
L | X | H |
X | L | H |
3.2 架构特点
- ?平衡CMOS推挽输出?:
- 可吸收和提供相似电流
- 驱动能力强,需注意信号完整性设计
- 未使用的输出应保持悬空
- ?TTL兼容CMOS输入?:
- ?钳位二极管保护?:
- 输出端集成正负双向钳位二极管
- 输入端仅集成负向钳位二极管
- 可承受±20mA的钳位电流
四、PCB布局指南
- ?关键准则?:
- 保持输入走线尽可能短
- 避免90°转角,使用45°或圆弧走线
- 高频信号线阻抗匹配
- ?热设计?:
- QFN封装需焊接热焊盘至地平面
- 使用多个散热过孔(推荐直径0.25mm)
- ?ESD防护?:
- HBM等级±2000V
- CDM等级±1000V
- 生产环节需遵循标准ESD控制流程
五、选型建议
型号 | 特点 | 适用场景 |
---|---|---|
SN74AHCT00N | PDIP封装,通孔安装 | 原型开发,教育用途 |
SN74AHCT00DR | SOIC封装,表面贴装 | 空间受限应用 |
SN74AHCT00DBR | SSOP封装,高密度 | 便携式设备 |
SN74AHCT00RGYR | QFN封装,超小尺寸 | 高频应用 |
